行业背景
驾培市场混乱,除了部分驾校规模档次低外,教练员的素质也被不少学员所诟病,据武汉市运管局介绍,武汉已逐步启用新的驾培管理系统,全部教练车上将安装摄像头,年内可实现培训过程的全程监控,教练员服务不规范、态度粗暴、脱离岗位等违规行为都将曝光。
监控系统安装在教练车副驾驶室上方,整个驾驶室都在其监控范围内。该系统由2个摄像头和1台车载录像机组成。车载录像机可以存储一周的信息量,然后将磁盘的资料考拷贝到电脑里面,以备查阅。
安装摄像头,不仅可以监控教练性骚扰女学员,还可以监控教练在车上抽烟、教练私自开教练车送学员、开着教练车与学员一起去吃饭喝酒,在车上收学员的香烟等“吃拿卡要”,开快车等违规行为,“这可谓一举多得”。这样有利用于管理教练,不仅可以监控教练的各种行为,而还可以了解学员在学习过程中的不足,如换挡不熟悉,开车紧张等。
系统组成
系统集成了卫星定位,地理信息系统,4G网络通信,视频处理等多项时代先进技术,主要由三部分组成,即车载DVR终端,中心服务器和监控中心CMS平台。
即车载DVR负责本地的录像存储,通过4G网络连接中心服务器,将视频数据,音频数据,GPS定位信息,报警信息,车辆行驶记录等汇报服务器,服务器则将信息进行分类整理,通过对车辆状况的实时处理,并下发对车辆的调度指令,实现CMS平台对车载主机的远程管理与信息的综合交互。
监控子系统
车载DVR终端内置4G,GPS,WIFI等模块于一体,能够对车辆位置、速度、方向、车辆状况、运行信息、车内视频进行采集、处理、记录,并且通过4G无线网络与管理中心进行信息交互,通过在车内布置摄像机,实施全天无盲区监控,在教练车上,一般安装3个摄像机,位置如下:
l 前视摄像机:用于拍摄车辆前方路况,行车状态,便于交通事故后判定事故责任;
l 车厢摄像机:安装在驾驶室主驾驶上方,用于拍摄车厢内情况,便于教练员行为;
l 车厢摄像机:安装在副驾驶头顶上方,用于拍摄学员练车情况。
CMS监控平台
A、服务器系统
服务器平台主要进行设备和用户管理,实时显示设备和用户在线状态。转发存储视频、GPS和图片信息,对整套系统进行综合管理。各监控计算机只需要一台安装客户端软件的PC机就可以实现网络监控;监控中心的服务器用于图像的转发和存储,在各相关领导的PC上在安装客户端软件进行浏览和录像。
中央管理软件是无线网络视频监控管理系统的核心(他包括中心视频转发软件、设备以及用户配置软件),它以高品质、高效率的集中化、分布式网络管理为架构;以视频、音频、数据等多媒体信息的网络传输为基础,为用户执行实时监视、GPS定位、录像存储及应急预警的安全防范工作。
中央管理软件植根于企业网络平台,与车载DVR的紧密配合,使用户实施大规模远程监控成为可能。彻底替代传统安防系统的DVR加网络视频服务器设计思路,以及可持续进行更新换代的解决方案,最大可能为用户提供长期的投资保护。
B、监控管理平台
监控管理平台是是实现设备查看和管理的主要载体,功能主要有:

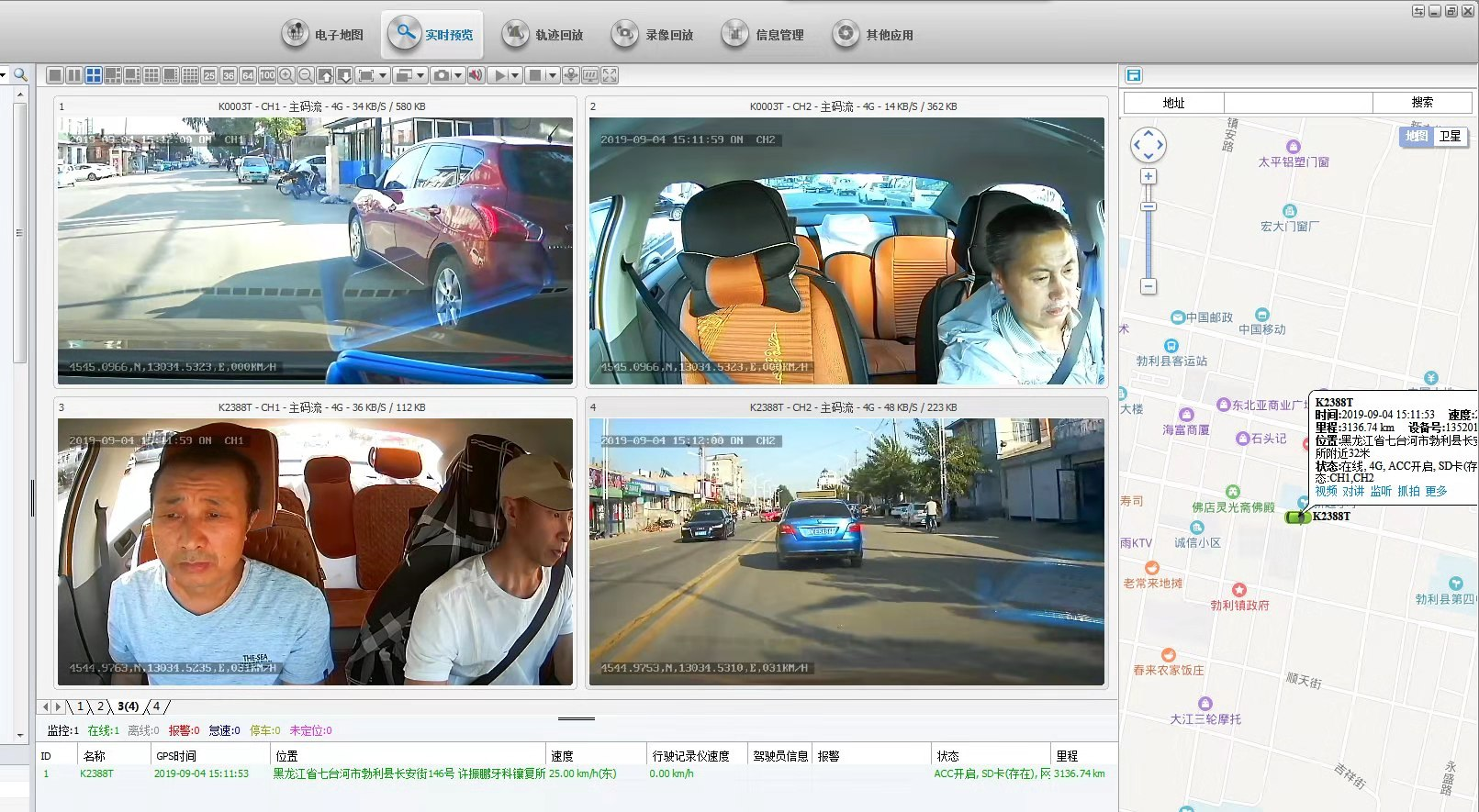

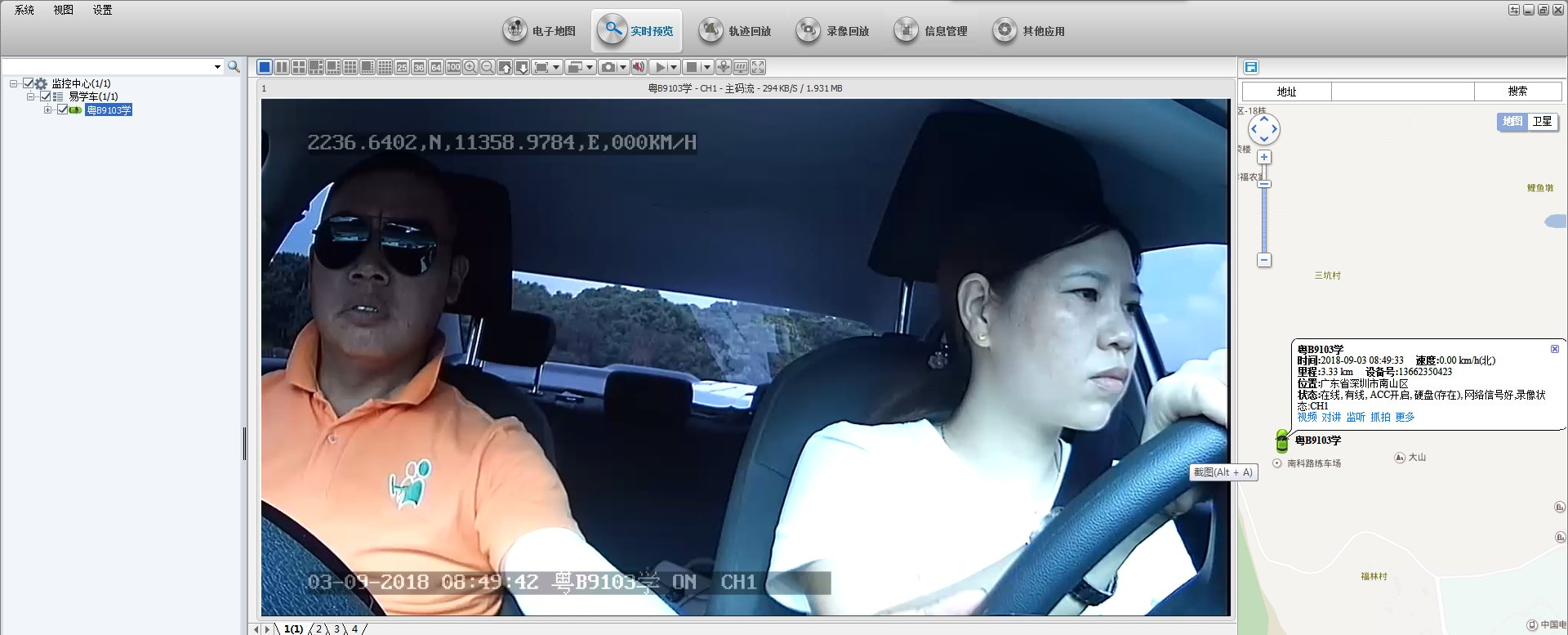

1、多画面音视频监控:监控中心能远程调看任意车辆任意通道的视频图像,支持多画面同时浏览,车辆位置信息、设备状态、、GPS地图展现等。对车内或车外发生的任何动作以及事件,监控中心都能实时监控,并可在任意地点的客户端软件以及电视墙上呈现。可以实现对多个监控设备的显示, 可以选择1.4.6.8.9……100等多种画面分割,以适应各种应用需求,并可以实现全屏显示。
2、语音监听、双向语音对讲:安装于车外的拾音器,可监听车外声音,同时支持监控中心实时监听和车载3G终端视频同步记录,支持双向语音对讲。
3、图片抓拍功能:支持客户端手动抓拍,车辆手动抓拍,中心定时抓拍,可以对任意通道的画面图像进行抓拍,当发生突发事件时,可以手动抓拍,保留证据,作为事后处理凭证和证据。

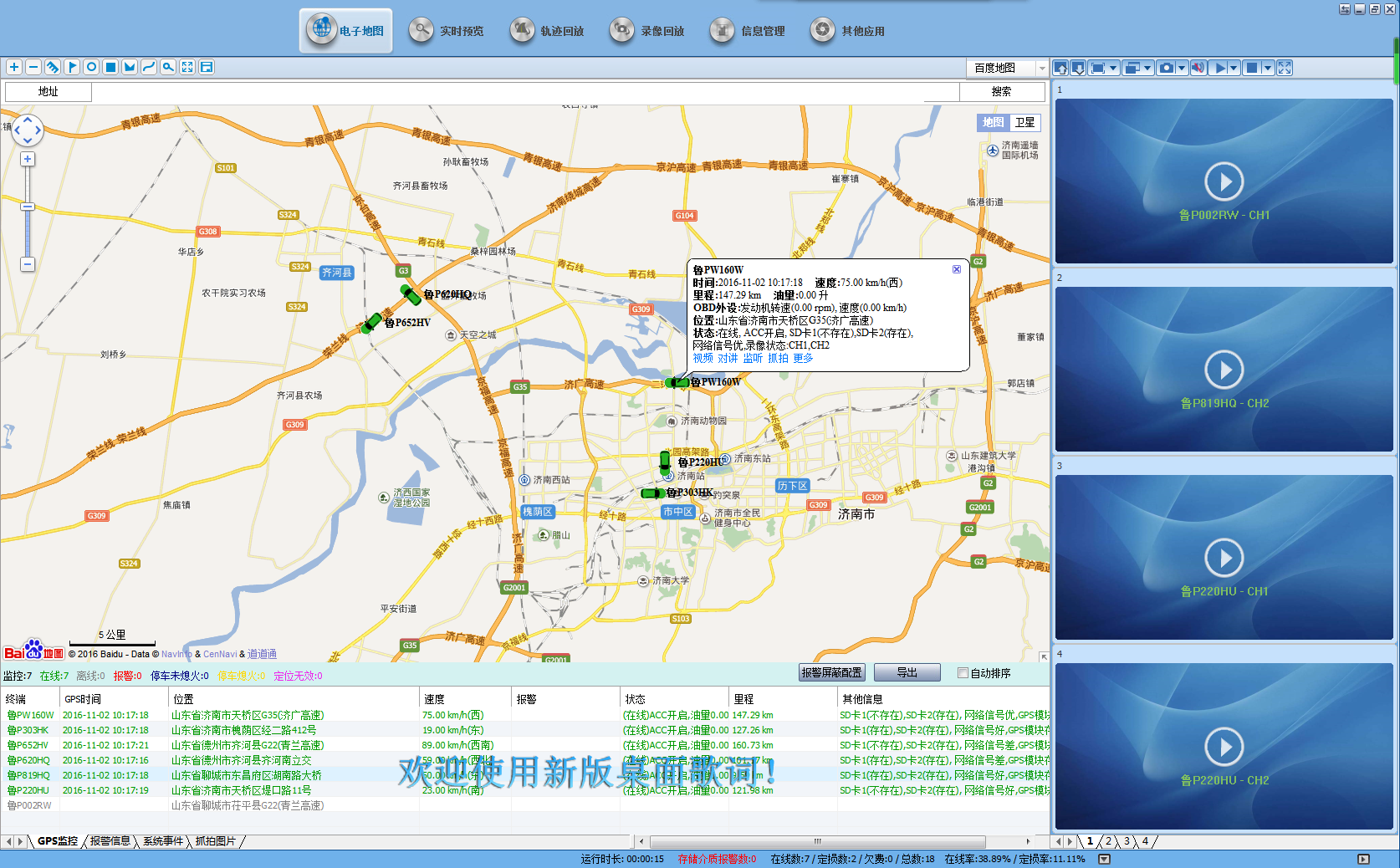

4、GIS电子地图:支持Google、MapInfo等主流地图显示,任选多车显示,辅以4画面小窗口监控视频,关注车辆位置信息的同时,还可对重点的车辆的视频进行实时监控。车辆GPS定位,支持对所有管理区域车辆快速、准确跟踪车辆位置,并通过电子地图来显示车辆所在位置,支持单车、多车显示模式。车辆向中心平台上报一次GPS信息,最小上传间隔为5秒。
5、录像回放:支持三种视频存储模式:前端存储、中心平台存储、监控客户端存储。回放包括GPS历史轨迹下载回放、设备录像下载回放等。方便的录像检索、查询方式,可根据时间、存储路径和报警类型等信息检索并下载回放图像。
6、语音调度:系统支持监控中心与车辆进行实时语音对讲通话,并可以对多个车辆进行广播通知信息等。发生紧急情况时,可以随时远程指挥与安排。
C、本方案优势
遵循产品先进性、经济性、可靠性、实用性的设计原理
通过摄像头可以把车内、车外完全监控到,不留死角。核心产品RCM-MDR300SDG具有功能全,接口丰富、稳定性极好、功耗低、抗震性好、图象清晰等特点。
DVR产品推荐
1、车载录像机
1.1型号: JF-S400 双SD卡车载录像机

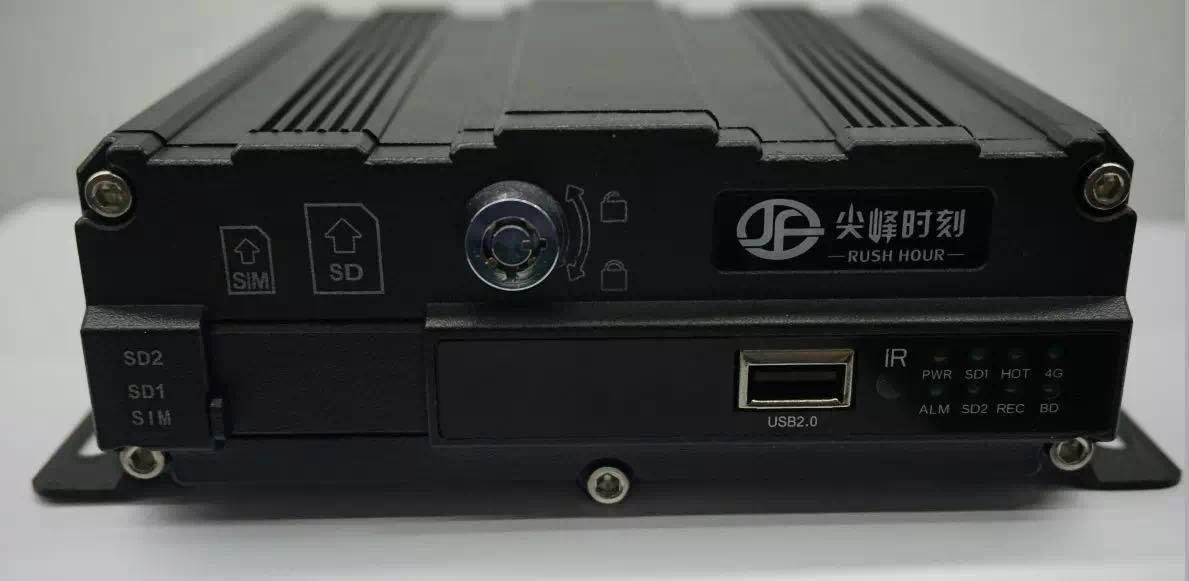

外观:
前视图
1.2.产品特色
l ASF 视频压缩格式,压缩比高,图像清晰,1到4路视频输入, 1路复合视频输出。
l 工业级别设计,采用进口专用车载连接器, 保证产品性能稳定性.
l 意外事故下断电保护功能:采用特别UPS技术,可使机器在切断外部电源下仍可工作3到5秒,可保证录象数据完整保存,避免文件损坏,方便事故查询。
l 支持GPS,G-sensor加速度传感器,速度传感器,可选功能。
l 支持4G无线传输功能。各种4G标准,WCDMA, EVDO, TD-SCDMA,支持WiFi无线传输。GPS, 北斗可选功能。
l 支持IP通话功能,可选功能。
l 实时录象:100f/s (PAL);120f/s (NTSC)。录象分辨率:CIF/ HD1/ D1可选,最大可支持2路D1,2路CIF格式。
l G.726 音频压缩格式,4路音频输入,1路音频输出。
l 报警支持9种输入报警,6路电平输入,2路模拟输入,1路脉冲信号输入。
l 通讯接口:RS232 ,RJ45。
l 录象模式:开机录象, 定时录象, 报警录象,手动录像。
l 录象文件格式:ASF,可用通用软件VLC播放,或使用配套回放软件,支持1路或4路同步回放。
l 数据储存:最大可支持2张64G的SD卡。
l 开机时间短:可在机器启动30秒内迅速进入正常工作模式。支持钥匙开关机,定时开关机,延时关机等。
l 8-36V直流宽电压输入,适用用各种车辆;直流12V/2A 输出。
l 功耗低,本机正常工作状态8~10W,待机状态0.5W。
l 高性能防震。
l 宽温度工作范围, 工作温度: -25℃ ~ +70℃;
1.3.产品规格
项目 | 描述 | |
操作系统 | Linux | |
图形操作界面 | 可通过外接显示屏,遥控器设置系统各类参数 | |
安全管理 | 用户密码、管理员密码两级管理,支持加密传输 | |
视频及编码 | 视频输入、输出 | 4路视频输入、1路视频输出;1.0Vp-p, 75Ω |
OSD | 字符叠加功能,时间日期、车辆ID、GPS等信息图像叠加 | |
视频压缩格式 | ASF压缩编码. 采用Hisilicon高性能处理器. | |
双码流 | 支持 | |
预览功能 | 单路、4画面拼接预览,支持事件触发全屏和拼接切换显示功能 | |
帧率 | PAL: 100帧/秒,单路最大25帧/秒;NTSC: 120帧/秒,单路最大30帧/秒 | |
分辨率 | CIF、HD1、D1 可配, 最大可支持2路D1+ 2路CIF | |
质量 | 1到5级录像可配, 最优1级, 最低5级 | |
码率 | CIF: 256Kbps ~ 1.5 Mbps, 8级码率可选 | |
HD1: 600Kbps ~ 2 Mbps, 8级码率可选 | ||
D1: 800Kbps ~ 3Mbps, 8级码率可选 | ||
音频 | 音频输入、输出 | 4路输入、1路输出 |
压缩格式 | 采用G.726编码 | |
录像 | 存储介质 | 支持2张SD卡, 单SD卡最大支持32G,支持数据冗余存储技术; |
文件格式/系统 | ASF/FAT32 | |
录像策略 | 默认开机录像,支持定时录像、报警及事件触发录像、手动录像 | |
录像检索 | 可根据录像时间、录像类型、录像储存设备等条件搜索 | |
录像回放 | 支持本机回放,最大支持4路同步回放,同时对文件中的车辆信息进行分析 | |
支持快进、快退、播放、暂停控制,支持2, 4, 8, 16倍速度快进或快退,支持选时回放控制 | ||
报警录像 | 支持预录功能,警前15秒预录、警后录像时长动态可配,30秒 ~ 30分钟 | |
录像备份 | USB备份 | 插入U盘备份本机录像 |
报警 | IO口报警 | 9路报警输入(6路电平信号输入,2路模拟信号输入,1路脉冲信号输入) |
2路报警输出(1路电平输出,1路开关量输出) | ||
业务报警 | GPS超速报警、加速度报警、移动侦测报警等
| |
无线传输 | 无线模块 | 内置4G无线传输模块, WCDMA, EVDO,TD-SCDMA制式可选; |
内置WiFi模块; | ||
数据远程传输 | 支持双中心传输;支持4G、WIFI数据通道传输,支持WIFI优先传输策略;支持后端录像策略远程下载; | |
定位功能 | 内置可选支持GPS模块或者北斗模块 | |
通讯接口 | 1个RS485接口 | 云台控制,支持本地、客户端软件实现云台控制功能;(可选) |
3个RS232接口 | LED走字屏(可选) | |
调度屏(可选) | ||
1个USB接口 | 支持插入U盘备份本机录像 | |
1个RJ45接口 | 10M/100M自适应网络接口 | |
加速度传感器 | 内置Gsensor传感器 | |
参数配置 | 支持系统参数统一配置功能(从U盘或者SD卡导入导出配置文件); | |
系统升级 | 支持SD卡升级 | |
电源及功耗 | 电源管理 | 1、ACC开关机 |
2、延时关机 | ||
3、定时开关机 | ||
输入电压 | DC:+8V ~ +36V | |
输出电压 | 12V | |
断电保护 | UPS电源续航专利技术,在切断外部电源下仍可工作3到5秒,意外断电时保证录像数据的完整性 | |
功耗 | 正常工作状态<10W;待机状态下<0.5W | |
工作环境 | 温度 | 常规:0℃ ~ +60℃;硬盘预热时-25℃ ~ +60℃ |
湿度 | 10% to 95% |
2、摄像机:
(参考型号:JF-307S)

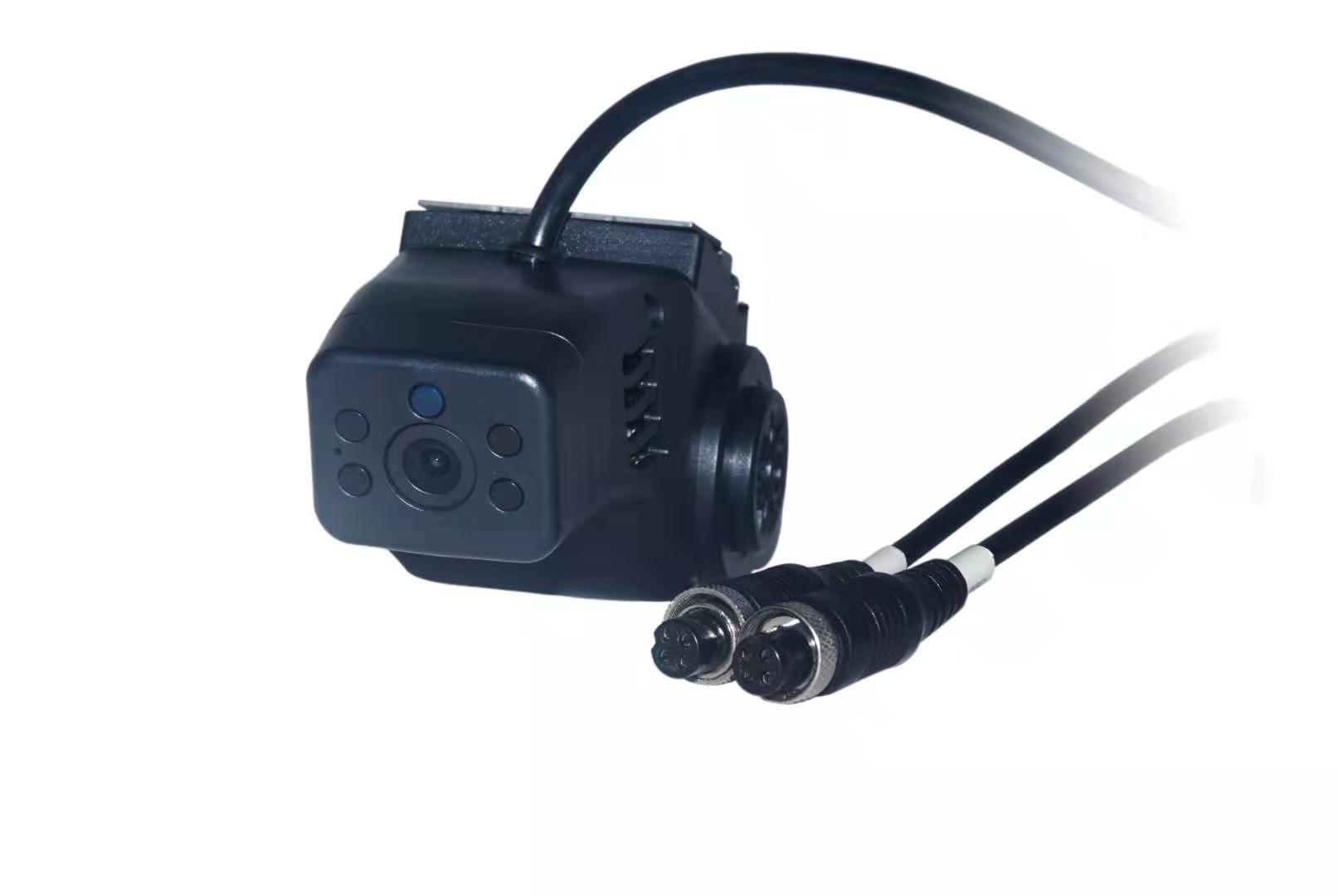

本方案选择专门为车载电子监控项目定制的车载专用红外摄像头。
l 采用1/3” 彩色 CMOS,捕捉运动图像
l 支持同轴高清输出,图像清晰、细腻
l 照度,0.01Lux@(F1.2,AGC ON),0LUX with IR
l 支持IR-CUT切换,实现昼夜监控
l 支持数字宽动态、电压过高自动保护;
l 自适应数字降噪,2D-DNR
l 支持UTC功能,内置音频
l 采用耐高温塑料外壳,一线两路安装方便简洁。
l 适合多种车型内室安装。
l 产品名称及型号 | l 通用型双路一体机 JF-307S | ||
l 车外摄像机参数 | l 成像器件 | l 1/3彩色 CMOS | |
l 方案 | l AR0130+NVP2431H | ||
l 有效像素 | l 1280(H)x960(V) | ||
l 信号系统 | l 50HZ | ||
l 最低照度 | l 0.1Lux(彩色照度),F1.2 l 0.05 Lux(黑白照度)F1.2 | ||
l 快门速度 | l 1/50秒-1/100000秒 | ||
l 日夜转换模式 | l 无 | ||
l 宽动态 | l 数字宽动态 | ||
l 背光补偿 | l 支持 | ||
l 宽动态 | l 电子宽动态 | ||
l 红外距离IR | l 无 | ||
l 日夜切换IR-Cut | l 无 | ||
l l l 车内摄像机参数 | l 成像器件 | l 1/4寸彩色 CMOS | |
l 方案 | l GC1034 + V20E(FH8532E) | ||
l 有效像素 | l 1280(H)x720(V) | ||
l 信号系统 | l 50HZ | ||
l 最低照度 | l 0.01Lux(彩色照度),F1.2 l 0 Lux(夜视补光)F2.2 | ||
l 快门速度 | l 1/50秒-1/100000秒 | ||
l 日夜转换模式 | l 日夜切换IR-Cut | ||
l 宽动态 | l 数字宽动态 | ||
l 背光补偿 | l 支持 | ||
l 红外距离IR | l <8m(940无红光) | ||
l 拾音器 | l 标配4015咪头 | ||
l 日夜切换IR-Cut | l 支持 | ||
l 光学镜头 | l 接口类型 | l M12 | |
l 光圈 | l 固定光圈 | ||
l 镜头(1080P高清) | l 2.1mm(对车内摄像头) l 2.8mm(对车外摄像头) | ||
l 图像 | l 图像最大尺寸 | l 1280(H)x720(V) | |
l 帧率 | l 720P@30FPS+VGA@30fps | ||
l 信号输出 | l CVBS | ||
l 其他 | l 温度/湿度 | l -20℃~+70℃ 0% - 95% | |
l 电源 | l 12V(宽电压9v-15v) | ||
l 防水等级 | l 无 | ||
l 功率(12v) | l <4w(红外启动)两路总合 | ||
l 视频输出接口 | l 1.0Vp-p复合视频输出, 75欧姆,4pin航空线 |
配件部分:

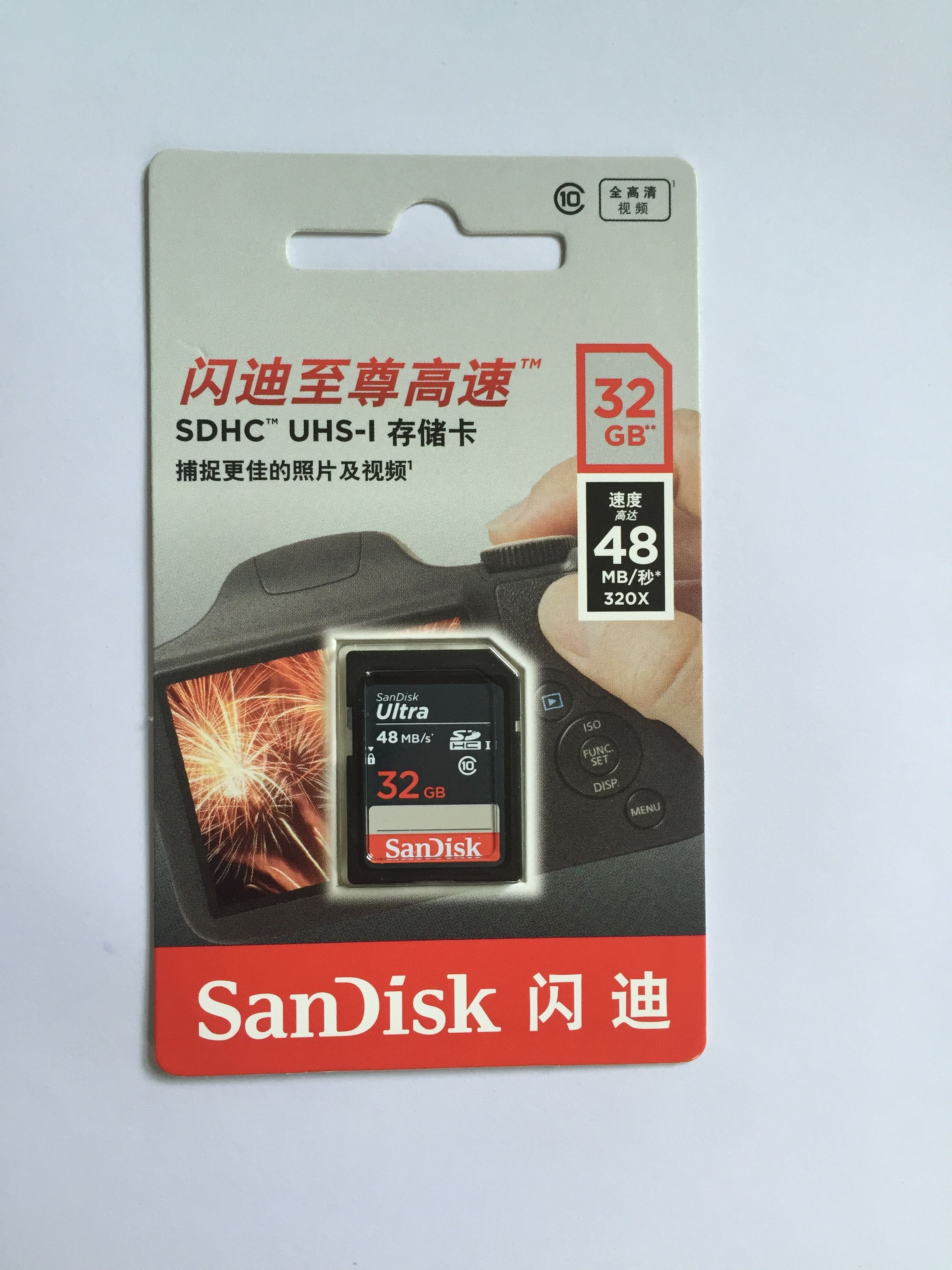

SD存储卡:32G和64G可选,最大支持128G
流量卡:建议选用当地网络信号比较好的网络运营商,4路高清视频同时后台观看,一小时流量可达1G,建议不要长时间观看,电脑端和手机端视频打开,流量开始计时,视频关闭,流量停止计时,设备前端只进行音视频存储,不会走流量。厂家推荐使用物联网4G流量卡,资费比较便宜,有优势,可以节省大量资金。
