第一章 系统设计原则
公共安全防范系统是现代科技发展的一种高科技产品。它把人为管理、安全防范、信息处理有机地结合一起,使现代化管理手段有了极大的提高。
执法车在外执勤时,常遇到意外事件,为了记录下整个事件的整个过程,我们本着配套齐全、功能完备、经济合理的原则做出了本系统的总体设计方案,下面我们将分别就设计思想,系统配置等做出详细的阐述。
4G车载视频监控系统是记录意外事件最直接的手段,在执法车的车顶安装一套4G车载视频监控系统,可以保证全天候24小时监控,保存录像资料在三十天以上,为处理意外事件提供事实依据。
第二章 4G车载视频监控系统设计方案
一)、概述
系统内置北斗/GPS模块,指挥中心可以通过电子地图及时了解执法车辆行驶的位置、速度等,方便指挥中心直接对执法车辆下达任务,发送消息。
此系统实现了远程监控调度、现场取证、连接各级分队、连接指挥中心以及其他业务职能部门、快速报警、及时处警等多种功能与一体的全方位、多功能的无线视频监控系统。
考虑到巡逻车的实际情况与投资规模,我们在设计方案时努力优选系统设备,提高整个系统配置的性能价格比,同时在保证系统先进性的前提下,实现系统的稳定可靠性,增加系统的可操作性,最大限度地提高监控的范围和质量,减少盲区,因此,我们在进行系统设计时,依据国家的有关规范标准,综合研究了建设方的基本要求,从甲方安全防范的实际需要出发,确立了以下几个原则:
1.我们在方案设计与施工中,力求使本系统与执法车装璜风格保持和谐统一,做到美观又不影响使用效果。
2.选择性能价格比较高的设备,根据项目的特点配置系统的设备,既要符合先进性的原则和安防系统规范的要求,又要尽量考虑节省工程费用。
3.对于系统中设备的选取力求做到优选、精选,最大限度的提高系统的性能价格比及稳定可靠性,增加系统的可操作性,最大限度地提高监控的范围和质量,减少盲区。
二)、设计思路

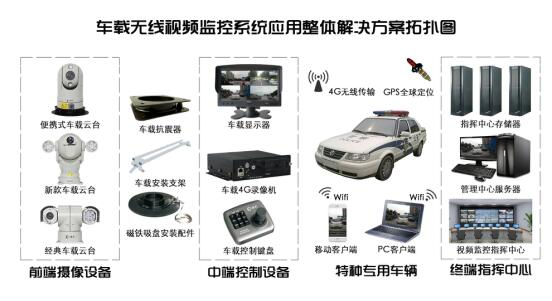

4G车载视频监控系统属于一个巡逻车监控保安系统,所以我们的初步设计思想就是利用本系统能使公安执法人员在车内就可以看到车外的情况,提高夜间的安全防范自动化可靠程度,能及时发现并记录一些突发事件,为以后各种事件的处理提供完备的现场录像资料。按此设计思想本系统大致可分为:前端摄像机、图像的传输、控制、显示和记录。
1.前端摄像机主要功能是摄取监视范围内的图像;
2.传输的主要功能是传送各种信号(视频、控制等);
3.控制的主要功能是负责所有设备的控制与图像的信号管理;
4.显示的主要功能是将摄取的图像及异常信号显示出来;
5.记录的主要功能是将取得的内容记录下来,以便取证;
三)、系统设计说明
系统组成部分简介:
4G车载视频监控系统是一种主要以预防和监视为主的监控管理网络,它通过无线方式传输各种图像信号,实行远距离监控,及时发现并处理问题。
我方设计的系统具有高可靠性及良好的性价比,具体工程设计的说明如下:

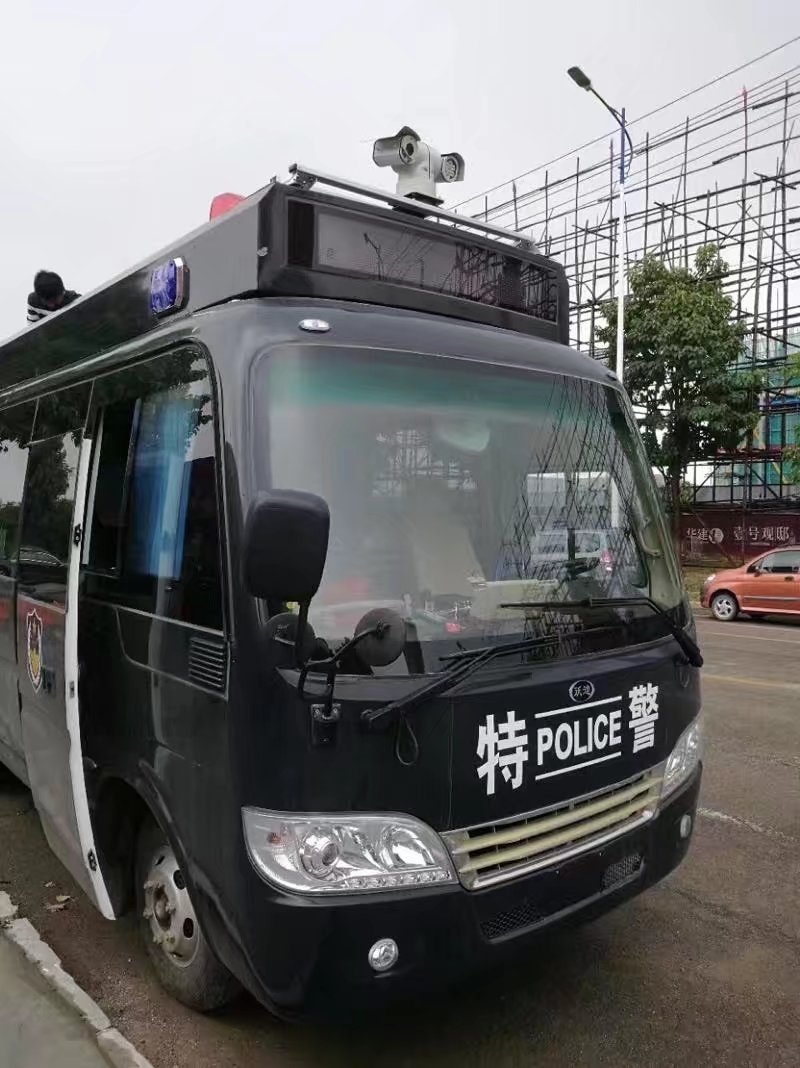

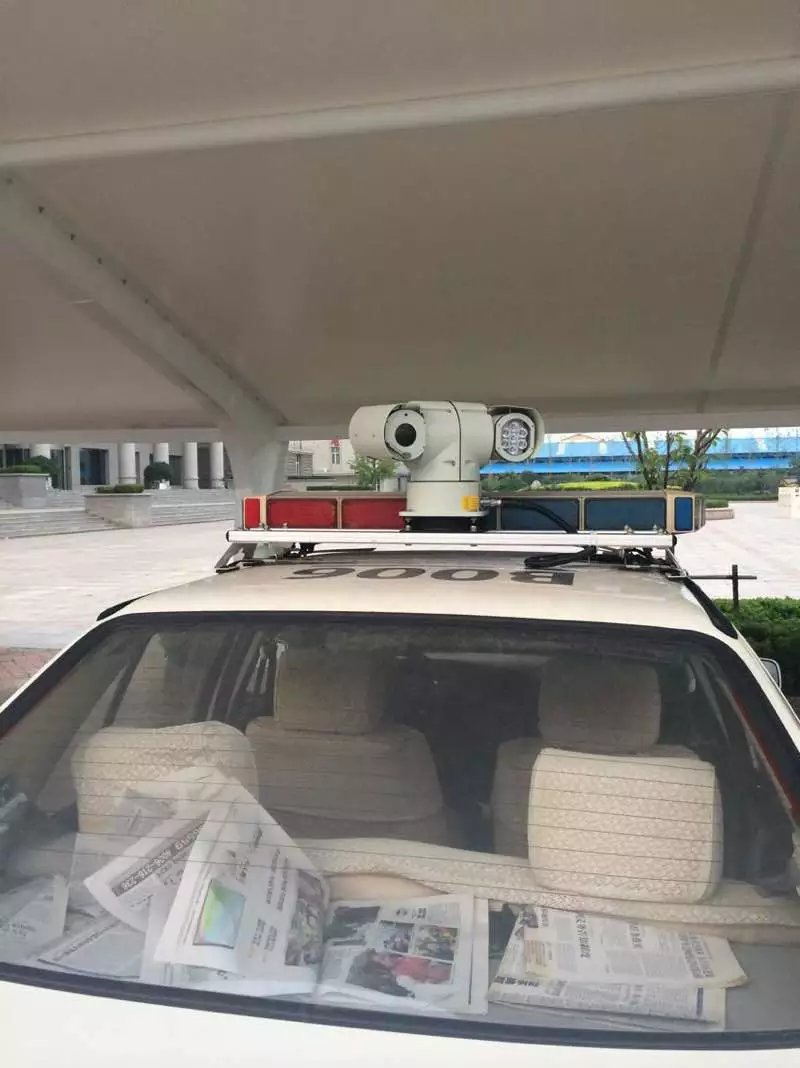

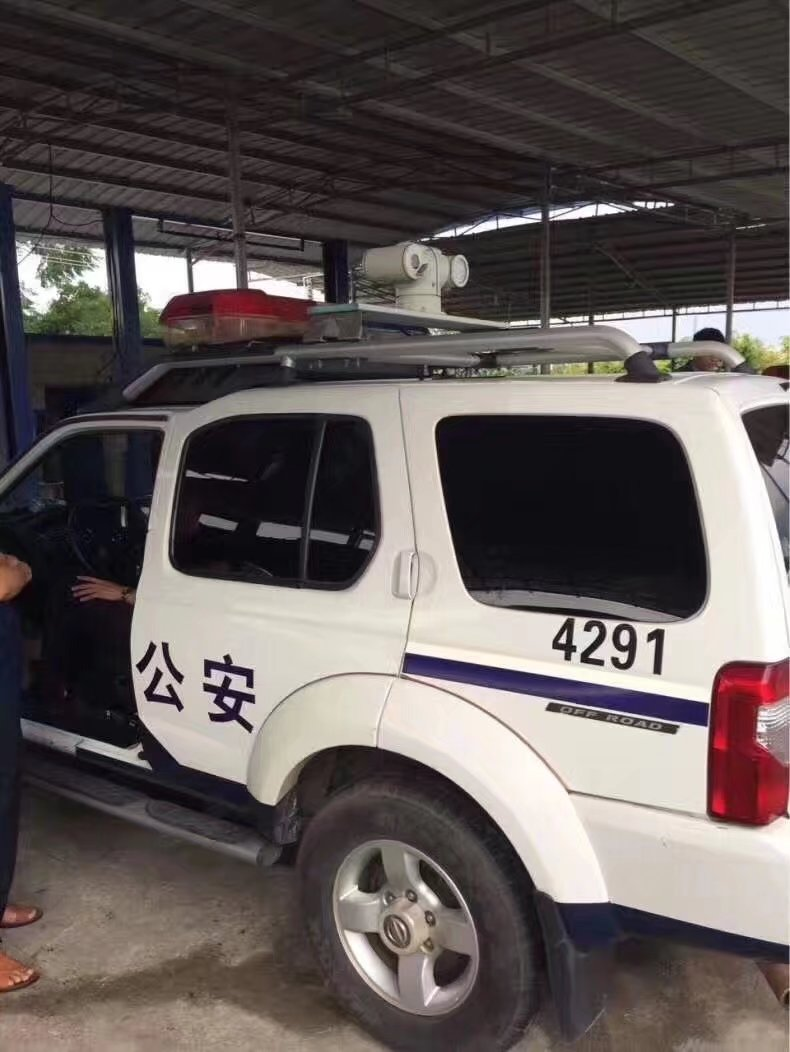

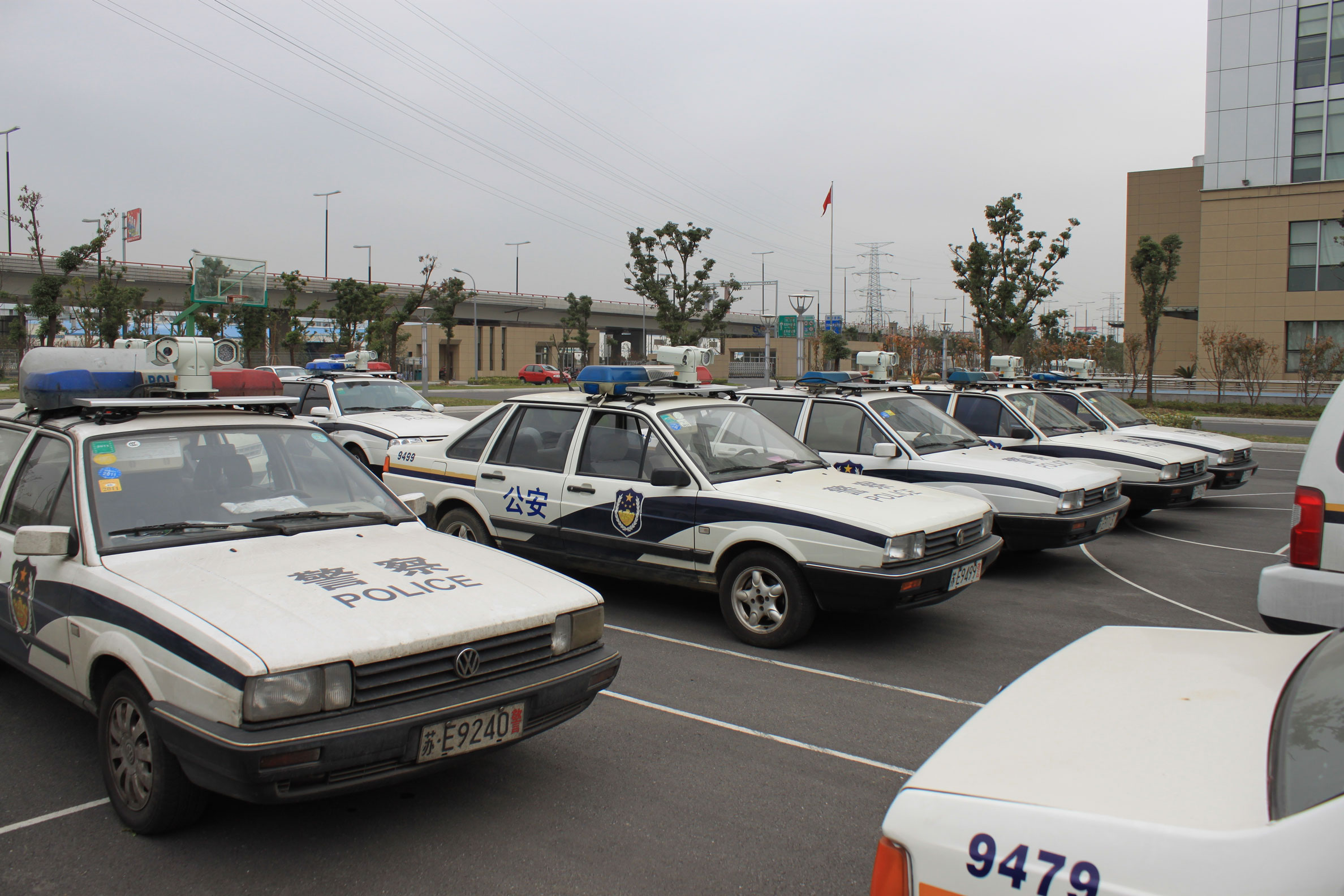

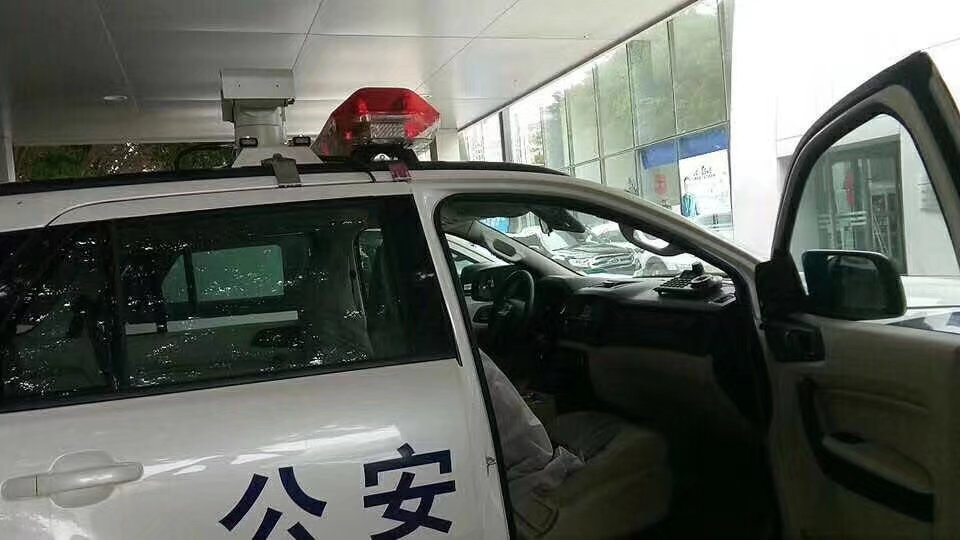

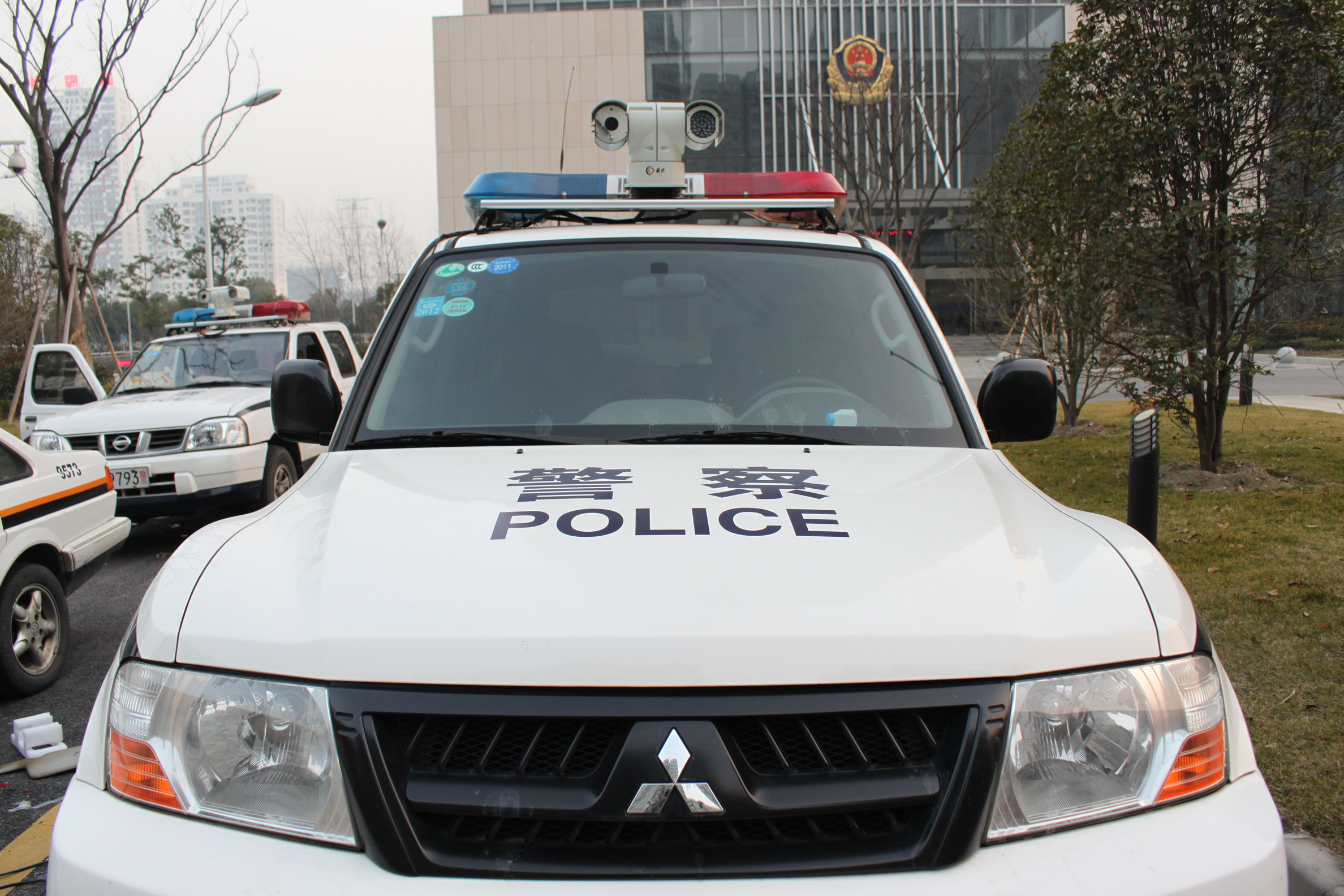

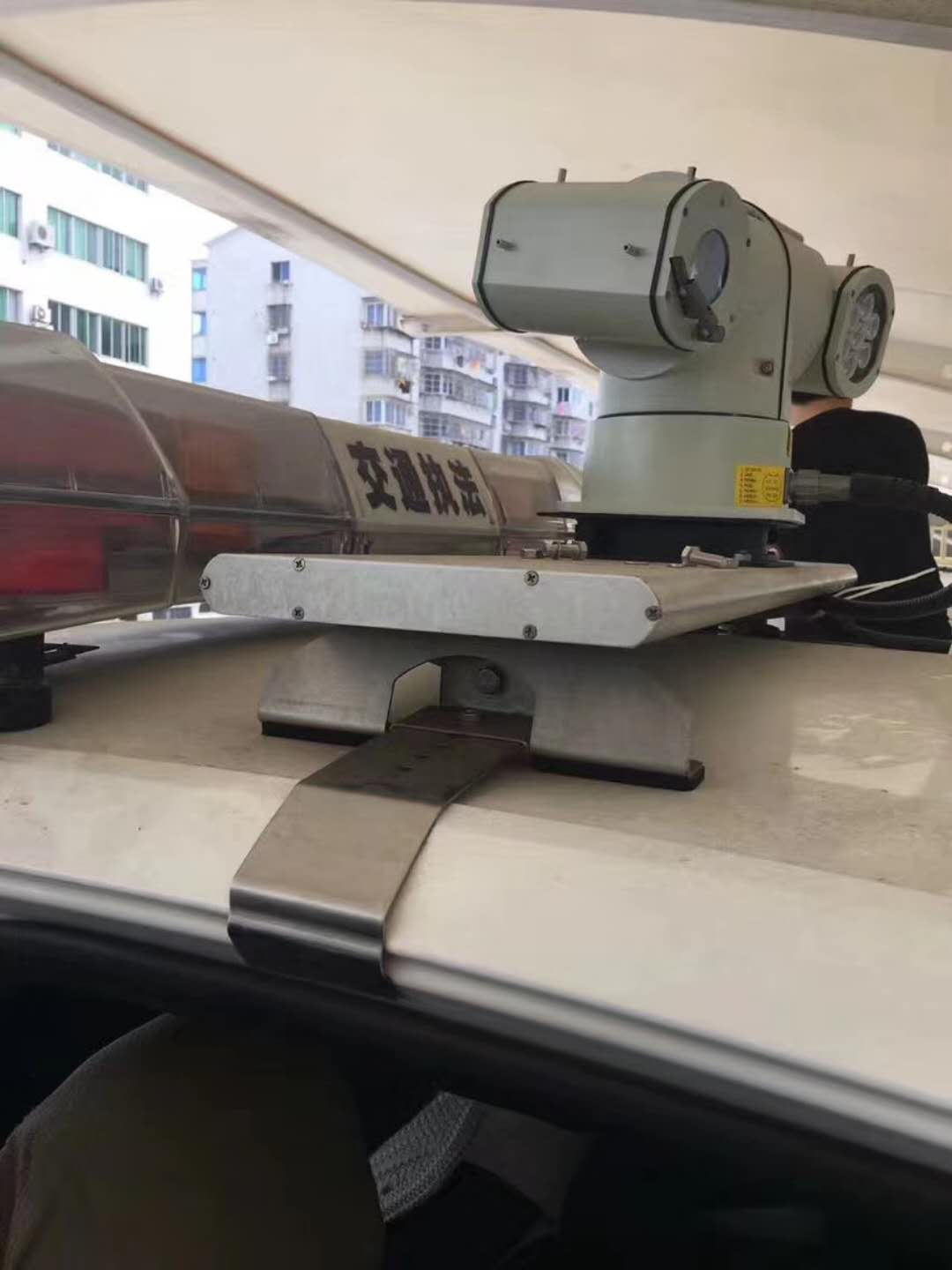

摄像机系统是整个监控系统的前沿部分,可以说是整个系统的“眼睛”。它布置在执法车车顶位置上,其视角能覆盖被监视区域的各个部分。
在每台车内安装一台7寸的液晶监视器,这样监控管理人员更能直观的监看和控制前端监控点。同时通过云台键盘控制云台摄像机,可360度旋转,实时全方位的监控。
四)、系统主要功能介绍
执法车安装4G车载视频监控系统后有如下的功能:
1)系统能自动地通过摄像机进行摄像,进行无终止监视。
2)通过调整摄像机,可以清楚地看到现场中的情况,分辨出进出物体。
3)录入的图像数字化压缩存贮在计算机硬盘里,压缩比可用软件进行调整。
4)系统可以随时方便、即时地检索、回放记录存贮的资料。
5) 4G车载视频监控系统有安全密码,没有权限的人员将不能对监控系统进行查询、设置系统、删除文件等操作。系统一旦遇到意外断电时,可以自动恢复工作。
6)开机后,系统可直接进入监控状态。
五)、设备选型及主要设备性能:
执法车的所有监控点都为室外监控点,主要用来监控执法车巡逻过程的情况,能分辩出人的大概模样,因此该前端摄像机的分辨率、照度有一定的要求。根据我公司以往经验,4G车载视频监控系统选用车载红外高速云台摄像机即可满足要求。
车载云台:
车载云台
产品特点:
·全国首创独立除雾除霜模块,真正意义上解决室外环境温差导致的相机仓镜头起雾
·相机仓选用高品质加热零件,使整个仓体前后共同作用形成有效防雾除雾格局
·云台采用上下主轴一体化结构,使云台相机仓、红外仓不会颠簸而错位
·云台标配独创的稳压模块,过滤车辆瞬时的不稳定电流,使云台保持稳定状态
同轴高清:云台支持通用AHD/CVI/TVI同轴高清机芯.
产品应用:110警车移动执法/消防应急指挥/120急救指挥系统/路政移动巡逻/城管治安执法/特种车移动视察
产品技术参数:
云台性能: | |
水平预置位速度 | 100°/S |
垂直预置位速度 | 80°/S |
水平手动控制速度 | 0°—60°/S |
垂直手动控制速度 | 0°—40°/S |
水平角度 | 360°无限位旋转 |
垂直角度 | -90°—+90° |
预置点 | 256个预置位、6条巡视轨迹 |
控制方式 | RS485、内置16种协议、波特率从2400Bps到19200Bps可选 |
相对湿度 | 小于90% |
防护等级 | IP66 |
工作温度 | -35°C—+55°C |
电源功耗 | DC10.8V-DC18V |
抗冲击要求 | ≥4G |
雨刮功能 | 支持 |
安装方式 | 多种安装方式可选根据应用环境 |
重量 | 6kg |
网络参数: | |
视频压缩 | H.264/MJPEG |
音频压缩 | G.722.1、G.711-alaw、G.711-ulaw、MP2L2、G.726 |
压缩输出码率 | 32Kbps—16Mbps |
支持协议 | TCP/IP、HTTP、DHCP、DNS、DDNS、RTP、RTSP、PPPoE、SMTP、NTP、UPnP SNMP、FTP、802.1x、QoS、HTTPS、IPv6 (SIP、SRTP可选)、GB28181 |
接口协议 | ONVIF/PSIA/CGI/ISAPI |
通讯协议 | PelcoD-P 协议 |
存储功能 | 支持MicroSD 存储 |
智能报警 | 移动侦测、遮挡报警、存储器满、存储器错 |
同时预览视频数 | 最多10 路 |
双码流 | 960P+D1 |
用户权限 | 最多32 个用户,分3 级:管理员、操作员和普通用户只能浏览 |
安全模式 | 授权的用户名和密码,以及MAC 地址绑定;HTTPS 加密;IEEE 802.1x 网络访问控制,IP地址过滤 |
ROI编码 | 支持24块,等级可调 |

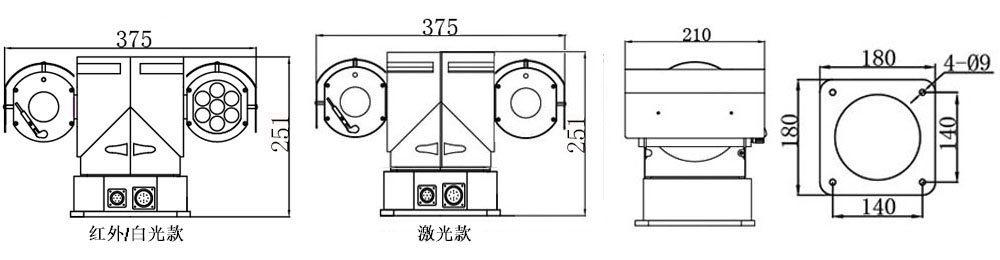

产品尺寸图:(单位MM)
车载主机选型

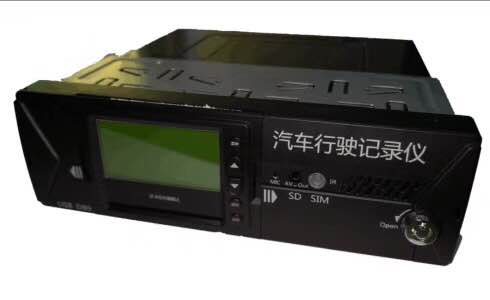

车载录像机(型号:JF-S6)
详细特点如下:
◆HIS解决方案,采用国际主流H.264编码格式、压缩比高、图像清晰、占磁盘空间小;
◆6路1080P视频输入或者6路标清视频加1路1080P网络摄像机输入,6路音频输入+1路1080P网络摄像机输入,提供百万高清的录像效果;
◆ 实时高清录像,录像1080P/D1/HD1/CIF可选,帧率画质可调;
◆ 专业车载电源设计,8-36V直流宽电压输入;过载\欠压\短路\反接等多种保护电路,适用于各种车辆;
◆ 提供12VDC电源输出,可为摄像机、小屏幕等多个周边设备恒压供电;
◆ 双SD卡记录数据(支持大容量SD卡,单卡可达128G),可完全抵抗车上震动灰尘等导致的数据损坏,让产品能适应多数产品不能适应的恶劣路况;同时支持硬盘存储,最大支持2TB硬盘。
◆ 看门狗异常重启功能保护,能更好的保护机器和录像;
◆ 独家预分配式车载专用文件系统技术,解决反复擦写产生文件碎片,保障数据的完整性;
◆ 熄火延时录像功能(时间可设置最长达24小时);
◆ 意外事故下断电保护功能:采用特别UPS技术, 可使机器在切断外部电源下仍可正常工作10到15秒,以保证录象文件的完整性,方便事故查询
◆ 自动录象、手动录像、报警录像等多种录像方式,满足不同需要;
◆ 显示记录车辆行驶状态、车牌、线路、超低速等车辆信息,方便管理;
◆ 支持GPS/BD,4G全网通;可扩充WIFI;
◆ 超强的网络功能,支持手机短信配置参数以及获取设备信息;内置打印机,TTS,拾音器。
◆ 远程支持音视频监控,双向语音对讲,远程云台控制,手动报警,超速报警,越界以及线路偏离报警;
◆ 8路IO报警输入(开关门,灯光,转向,刹车,倒车多各种类型可配置),1路模拟报警输入可联动多种响应;
◆ 2路报警独立输出,支持联动声光报警器、断油断电;
◆ 支持报警输入本地自动拍照功能;
◆ 高可靠的航空头输入输出接口,安装拔插方便,抗震性能更强;
◆ 系统界面操作流畅,功能直观,完美;
◆ 华丽强大的客户端程序,提供实时监看、对讲、回放、录像、高清晰截屏等多种功能;
◆ 可通过SD卡进行软件升级/ OTA远程自动升级,采用分区备份技术升级不死机;
◆ 支持手机远程监控;
◆ 支持交通部部标协议,可扩展云台控制,刷卡机,油量传感器,LED广告屏等;
◆录像采用通用FAT32/特殊文件格式,支持市场主流H264 播放器播放;
◆支持6路12V/0.5A 电源输出,可为外设供电;
◆专业回放分析软件,GPS/BD轨迹、汽车行驶状态、速度及音视图像同步回放;
◆集中管理软件,支持车辆图像及报警信息实时传输等;
◆体积小巧:整机尺寸 (187) x (58) x (172) mm
表1 JF-S6主要功能列表
系统 | 功能 | 说明 |
录像子系统 | 录像通道 | 1至6路1080P通道可选,6路高清录像+1路网络摄像机录像 |
分辨率 | 支持CIF、HD1、D1、720P、960P、1080P分辨率的录像 | |
画质 | 分为1-5级可选,一级为最高画质 | |
OSD | 可叠加各种字符,如日期,时间,GPS经纬度,通道ID等等 | |
循环录制 | 支持双SD卡循环或镜像录制,并进行循环删除 | |
录像模式 | 支持开机录像,定时录像,报警录像及手动录像方式 | |
预览 | 支持单画面、六画面、9画面预览 | |
磁盘覆盖 | 支持磁盘自动覆盖 | |
回放子系统 | 录像搜索 | 支持一个月之内任意日期、时段搜索 |
支持报警点搜索和时间点搜索 | ||
回放 | 支持单路至六路至9画面对比回放 | |
支持快进、快退,快进,快退倍速支持2、4、8、16倍速 | ||
报警 | 输入 | 4路报警输入可选,是否触发报警录像可选 |
报警录像支持警前10秒和警后录像时长动态可配 | ||
参数设置 | 开关机 | 延时开关机支持 |
支持钥匙开关机和定时开关机 | ||
网络(可选) |
网络 | 1. 车辆信息自动上报 2. 设备信息上报 3. 直通视频通过4G/WIFI网络发给服务器 4. 通过客户端连接服务器远程回放 |
表2 JF-S6录像功能的详细规格
项目 | 描述 | |
操作系统 | Linux | |
图形操作界面 | 可通过外接显示屏,遥控器设置系统各类参数 | |
支持语言 | 中文、英文、繁体(可选) | |
安全管理 | 用户密码、管理员密码两级管理 | |
视频及预览 | 视频输入、输出 | 6路1080P视频输入、1路VGA输出,1路视频输出;1.0Vp-p, 75Ω |
OSD | 字符叠加功能,时间日期、车辆ID等信息图像叠加 | |
视频压缩格式 | H.264压缩编码. 采用Hisilicon高性能处理器. | |
双码流 | 支持 | |
预览功能 | 单路、6画面拼接预览,支持事件触发全屏和拼接切换显示功能 | |
帧率 | PAL: 100帧/秒,单路最大25帧/秒;NTSC: 120帧/秒,单路最大30帧/秒 | |
分辨率 | 可支持4CIF、4D1、AHD1080P编码格式 | |
质量 | 1到5级录像可配, 最优1级, 最低5级 | |
码率 | CIF: 300Kbps ~ 1200 bps, 8级码率可选 HD1: 500Kbps ~ 1500Mbps, 8级码率可选 D1: 600Kbps ~ 2048bps, 8级码率可选 720:1920X1080P | |
音频 | 音频输入、输出 | 6路输入、1路输出,1路VGA输出 |
压缩格式 | 采用G.264编码 | |
录像 | 存储介质 | 支持SD卡, SD卡最大支持两张128G;支持硬盘存储,支持USB接口,用于数据导出 |
文件格式/系统 | H.264/FAT32,特殊文件系统 | |
录像策略 | 默认开机录像,支持定时录像、报警及事件触发录像和手动录像 | |
录像检索 | 可根据录像时间、录像类型、录像储存设备等条件搜索 | |
录像回放 | 支持本机回放,最大支持4路同步回放,同时对文件中的车辆信息进行分析 | |
支持快进、快退、播放、暂停控制,支持2, 4, 8, 16倍速度快进或快退,支持选时回放控制 | ||
报警 | 报警输入 | 4路开关量信号报警输入 |
报警录像 | 预录功能,警前10秒预录、警后录像时长动态可配,5秒 ~ 3600秒 | |
存储空间报警 | 支持磁盘空间报警功能 | |
功能报警 | 视频丢失报警 | |
定位(可选) | 可扩展支持GPS,BD模块一体天线 | |
移动网络(可选) | 可支持3G、4G、WIFI | |
系统升级 | SD卡/U盘升级 | |
电源及功耗 | 电源管理 | 1、ACC开关机 2、延时关机 3、定时开关机 具备过载保护,欠压保护、短路保护、反接保护等 |
输入电压 | DC:+12V ~ +36V | |
输出电压 | +12V@5*0.5A; | |
功耗 | 正常工作状态<10W;待机状态下0W | |
工作环境 | 温度 | 常规:-25℃ ~ +60℃ |
湿度 | 10% to 95% |

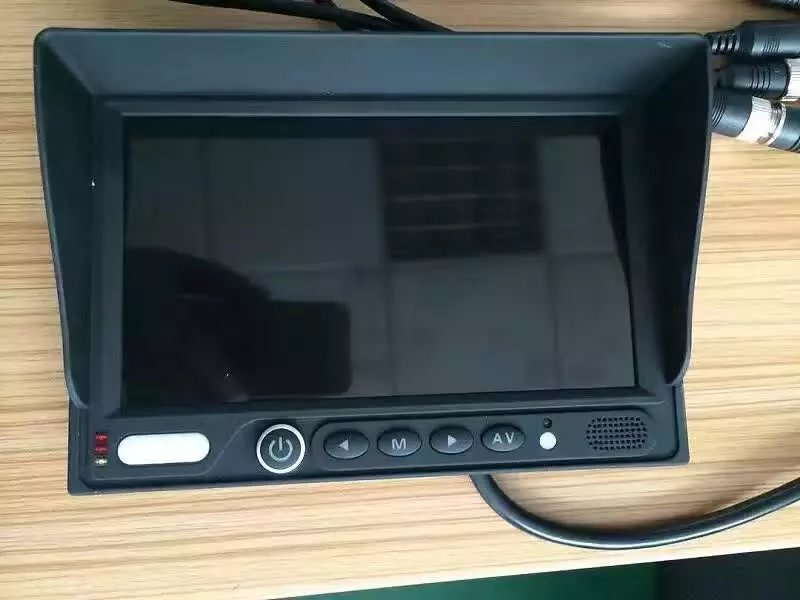

六)7寸液晶监控器
项目 | 说明 |
液晶屏 | CPT |
液晶屏比例 | 16:9 |
对比度 | 1:300 |
亮度 | 300cd/m2 |
可视角度 | 左右65O上65O 下45O |
反应率(ms) | 25ms |
菜单调整显示 | 图像、功能、时间、系统、预置 |
模拟量调整项目 | 亮度、对比度 |
视频系统输入 | 1VP-P |
彩色系统 | PAL/NTSC/SECAM |
使用电源 | 开关电源、12v汽车蓄电池 |
图像显示模式(三种) | 16:9/4:3 |
灯管寿命 | ≥40000H |
发光源 | 高亮度冷阴荧管 |
系统行频 | 1440 |
系统场频 | 234 |

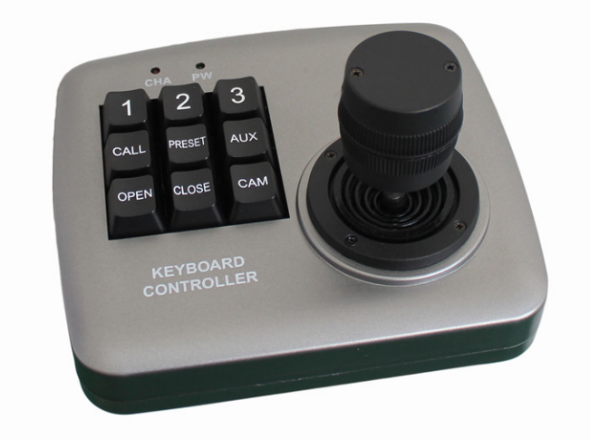

车载键盘
产品特点:
·专门针对110指挥车辆、城管巡逻车辆、军用车辆、押运车辆等车载视频监控系统而设计的
·外观小巧精制,适宜在手上或台面上操作
·三维操作摇杆,让操作快捷方便
·默认为PELCO-D控制协议,通信波特率2400Bps,4800Bps,9600Bps,19200Bps四种波特率
·可根据客户需求定制多种控制协议
·RS485通讯接口,传输距离可达1200米
另:匹配全系云台可以实现一键调取云台摄像机常用功能,一键雨刷、一键巡航、一键线扫等功能,操作非常简单
产品尺寸图:
产品应用:各类车载移动监控车辆、两客一危、公检法行政军工车辆、客运车辆、货运车辆等
车载支架
产品特点:
·云台安装支架尺寸根据车型来订制
·专为警车、军车、押运车、城管巡逻车等车载移动视频监控设备及车载移动照明设备安装而设计的稳定快速安装型支架
·支架美观大方,简约,经典,加强等特点
·高强度工业铝合金及不锈钢架构,抗冲击,防腐蚀,重量轻,强度大并耐氧化能力强
·采用横装式安装方式,不需破坏车顶
·具有安装简便,减轻设备重量和节省车辆顶部空间的优点
·采用独立悬挂减震设计,不会产生共震。
产品应用:
各类车载移动监控车辆、两客一危、公检法行政军工车辆、客运车辆、货运车辆等

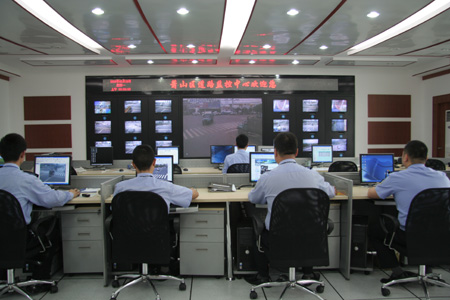

后台指挥中心
第三章:系统特点

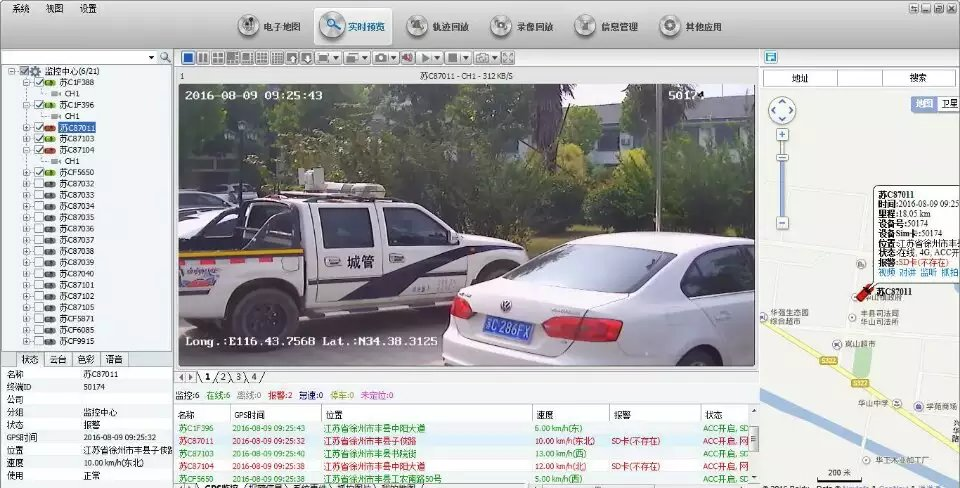

远程设备监控:
监控用户可分配给不同的控制权限。控制权限高的用户可优先对设备进行控制,多画面监视:
系统具有在同一客户终端上同时监视四路、八路或者十六路直至六十四路前端图像的功能。便于用户对整个监控网点进行对比监测和全局掌控。而当用户点击某一路图像时可进行放大实时监控。使这一路图像出现在全屏范围内,便于用户观察细节。
监控用户可将监控现场在特定的时间间隔内按顺序轮流切换,也可在一个图像框内轮换显示全部的摄像机画面。画面切换间隔时间可灵活设置,画面间隔时间可调节。
用户可以配合网络视频解码器将前端视频信号解码输出到电视墙上面统一显示。网络视频解码器可以选用CR5100D,它支持高清图像解码,能够将前端图像无缝连接电视墙,方便客户进行统一调度指挥
支持3G/4G手机浏览
只需要一款支持3G/4G功能的手机,就可以随时随地观看视频。独有的支持手机浏览软件,只需要将软件安装至手机中就可以方便用户在没有电脑使用的时候也可以随时随地观看视频图像。

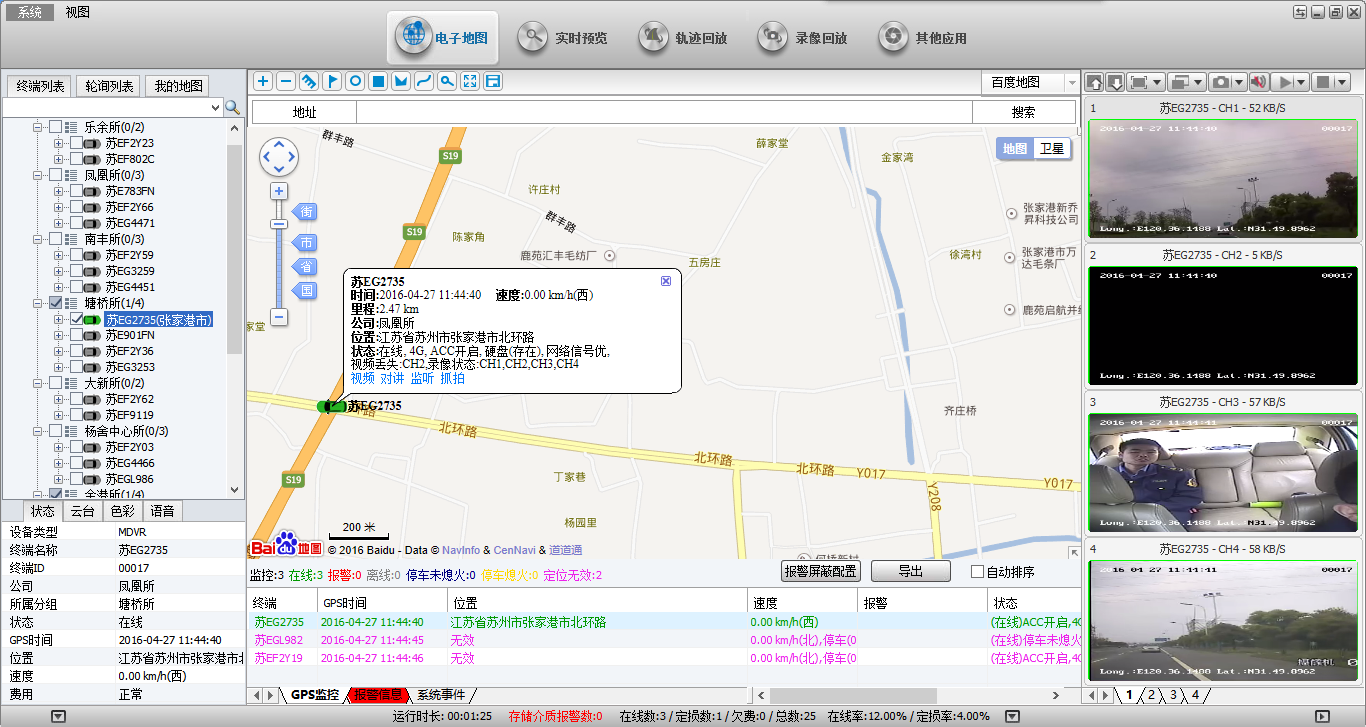

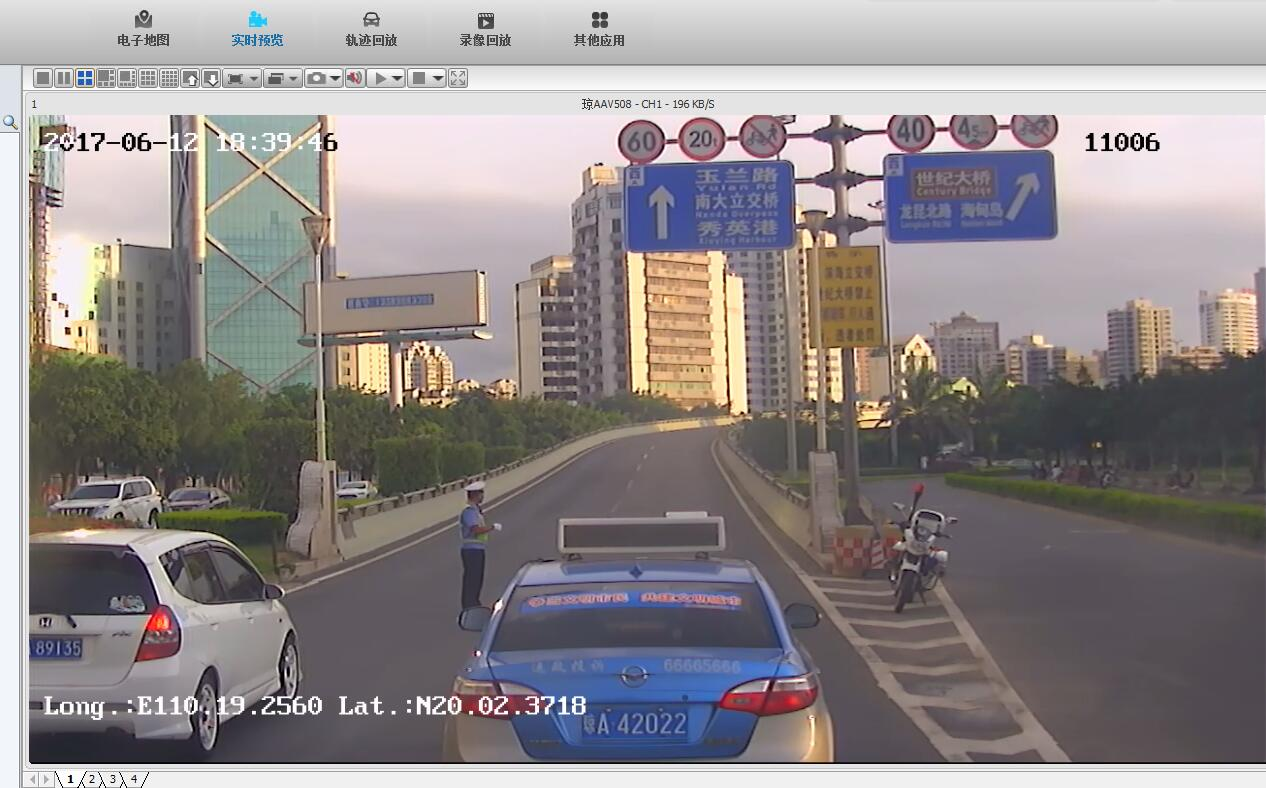

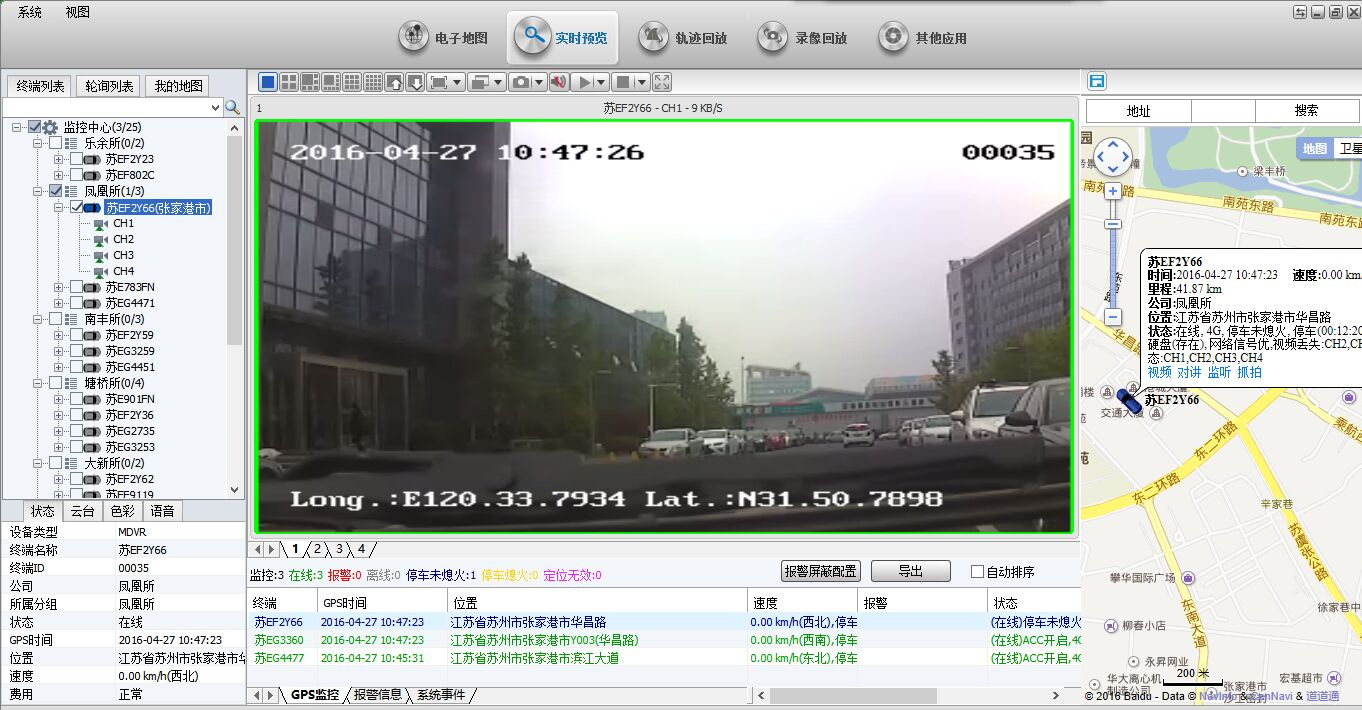

设备内置了北斗/GPS模块,在视频图像上面可以叠加车辆行驶的经纬度,另外,通过客户端软件上面的电子地图,还可以实时了解到车辆行驶的运动轨迹。此功能为执法指挥中心提供实时的车辆位置信息,极大的提高了调度、指挥的快捷性和准确性
录像与回放
用户可以按时间、摄像机号、报警事件等条件智能化快速检索、回放录像资可以用客户端软件内置的播放器组件进行播放,图像播放速度可手动调节。
录像管理
录像硬盘空间:录像空间管理采用自动循环覆盖的方式,即可根据用户的需求保存相应时间段的文件,过时的记录将被自动删除。
录像文件备份:录像文件可以有选择地备份到光盘或网络硬盘,以便重要录像的长期保存。
用户管理功能
提供安全完善的用户帐号密码管理功能和严格的控制权限分级制度。只有经过授权、拥有帐号密码的用户才能浏览或控制摄像机。
