一、行业现状与需求
日益完善和庞大的出租车运输系统给广大乘客带来了方便和快捷,但同时在管理和有效监控方面,却给出租车运输企业和交管等部门带来莫大的内部管理压力以及社会压力。
现在很多出租车上都装有GPS定位设备,但是并不能对超速或低速行驶、中途突发事件等更有效的监管方式,因此需要有车载音视频监控设备来补充,甚至取代已有的单一的GPS监控方式。
安装车载监控录像系统后,通过实时传输视频监控,可以对出租车犯罪等行为形成有效监控;对超载、超速等行为实时监控并记录;对车辆内偷抢等突发事件实时报警等,包括本地录像资料都可以作为证据,用以处罚或移交公安等部门。同时提高车辆安全和服务水平,乘客满意!
通过GPS全球定位系统准确对车辆行驶路线进行跟踪记录并即时上报监控中心。车上发生意外和警情时,司机和乘客可启动报警按钮即时上报监控中心处理。控制中心通过视频回放监控车辆情况,并能与车上司乘人员即时通话调度,提高了安全系数和调度能力。
二、在出租车公司中,公司管理层、司乘人员、乘客关心如下问题:
1、如何有效的督促司机严格按照规章操作、文明驾驶,提高行车的安全性,对超速、超载等情况取证,做处罚凭证;
2、如何有效的控制司乘人员在途中私自收钱不给票,乘客上车不打表,对公司造成直接的经济损失;
3、能否实时了解车辆行驶信息,以及车辆实际运营路线等;
4、能否实时看到车辆内部情况;
5、及时与车上司乘人员对话,或者对车辆广播(如暴雨小心驾驶等);
6、如何增强车辆调度功能,对突发事件即时进行应急相应等;
7、如何有效的调节司乘人员跟乘客之间的矛盾。车辆运行中,乘客之间、乘客与司乘人员之间不时会产生一些矛盾和争议,导致公司时常遭到投诉,因为没有有力的证据,解决起来无从下手,公司形象大受影响;
8、如何有效的提高司人员的服务质量,让乘客更加满意公司的服务;
9、能否把车载监控录像系统做成带有汽车黑匣子功能综合系统,能够记录行车参数。
出租车载视频监控方案,综合运用最新的车载视频监控技术及GPS卫星定位技术,对出租车进行全方位、立体化、智能化的安全监控,实时了解出租车的运行状态,一旦出现状况甚至重大事件,有利于及时做出判断并采取措施,极大的提高了应急响应的速度,将可能的损失降到最小。
u 掌控车辆营运情况;
u 提高行车安全,减少事故发生
u 当发生事故时,车辆断电前及事故瞬间车辆状态有据可查,协助事故原因判断。
u 提高乘客安全、减少案件发生:
u 提高服务质量
整个系统主要分为前端车载系统、通讯网络、管理平台三大块。
出租车载视频监控系统,主要由3大部分组成,包括智能GPS卫星定位系统、视频监控系统、监控系统平台和车载硬件设备。
◆ 智能GPS卫星定位系统——车载设备通过GPS模块,获取车辆当前的位置信息,包括当前经纬度、当前速度、当前工作速度矢量方位角、当前时间等,
通过配套的监控系统平台,结合GIS电子地图,对车辆进行准确的定位,并对车辆进行一系列的GPS车辆管理和安全监控功能。
通过视频监控将车辆内、外的实时视频、其它信息通过4G网络传输到监控中心,让监控中心能实时了解到车辆内外的现场视频状况,并可对视频进行录像等各种管理。
◆ 监控系统平台——监控系统平台为整个监控系统的核心。
管理调度:所有车辆的视频、GPS信息、报警信息、录像管理、用户权限管理等,全部由系统平台来完成操作和管理。
◆ 前端车载设备—— 前端车载设备是安装在出租车上,设备包含音视频采集模块、音视频编解码模块、GPS数据采集模块等。
前端车载监控系统包括车载主机、监控摄像机、监听头、报警按钮、车载显示器、GPS等。
1) 车内全景摄像机(前),可安装于车厢内头部前上方位置,监控前方道路情况。
2) 车内全景摄像机(后),可安装于车厢内头部部位置,对准车厢里面后方向,监看整个车厢后部情况;

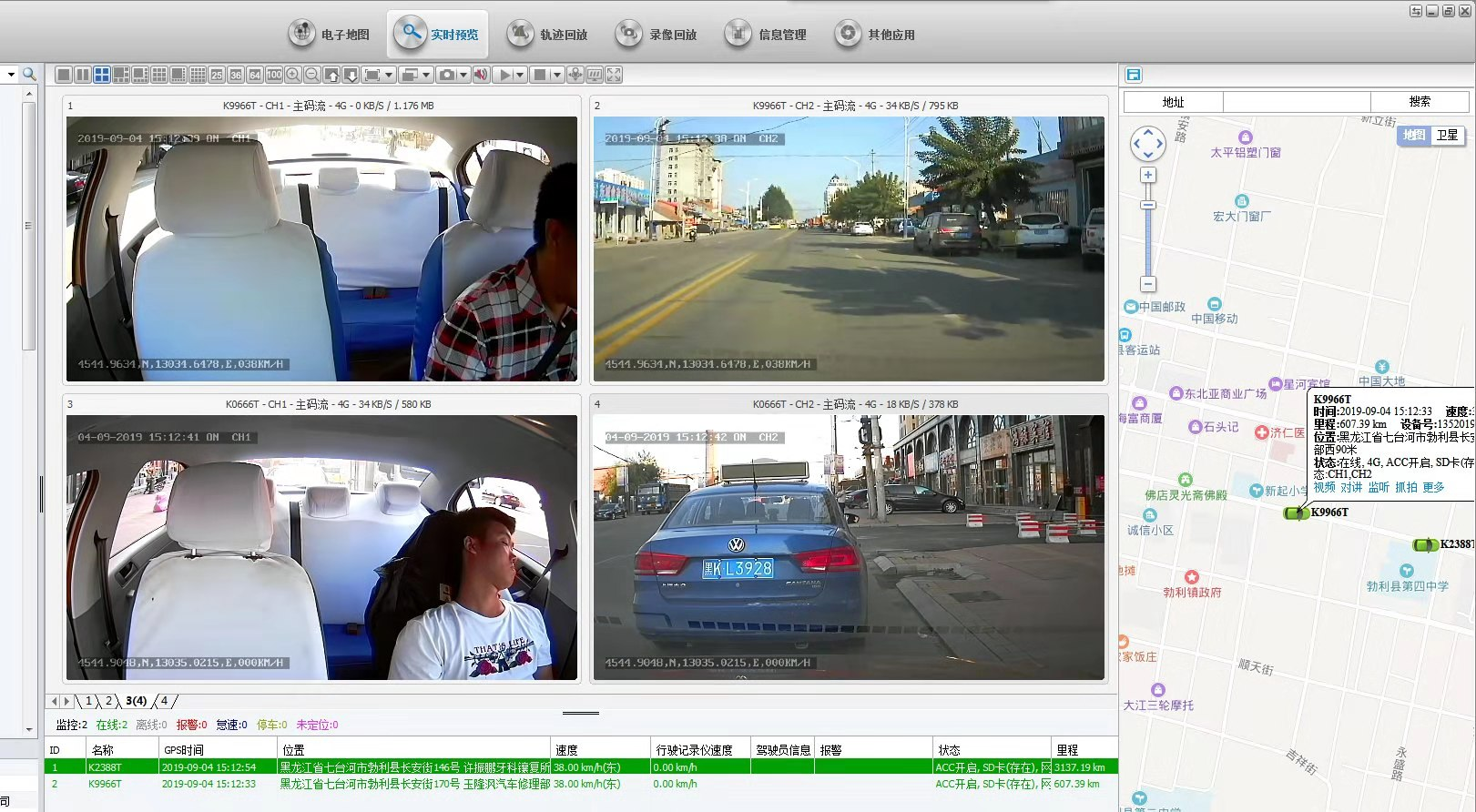

车辆视频管理平台是对所有车载设备和使用用户进行实时监控操作的综合管理平台。
管理平台是整个立体化、智能化视频监控和GPS位置监控管理系统的核心,系统采用C/S架构(服务器/客户端),稳定可靠。GPS管理功能包括车辆实时跟踪、报警中心、地理信息管理、历史行程跟踪、车管中心等。视频监控功能包括视频实时浏览监控和报警视频提示、录像存储下载和回放分析、用户设置和管理、设备管理、系统管理、报警接入等。
l 平台采用C/S方式架构,使用主流数据库,平台依托组件实现视频监控和录像回放。平台软件的设计具有实用性、兼容性、扩容性、可靠性等基本的网络管理要求。
l 平台具有报警自动连接功能,无线网络中断后再复通功能,接入平台下的所有设备能够自动连接到监控系统并正常工作。

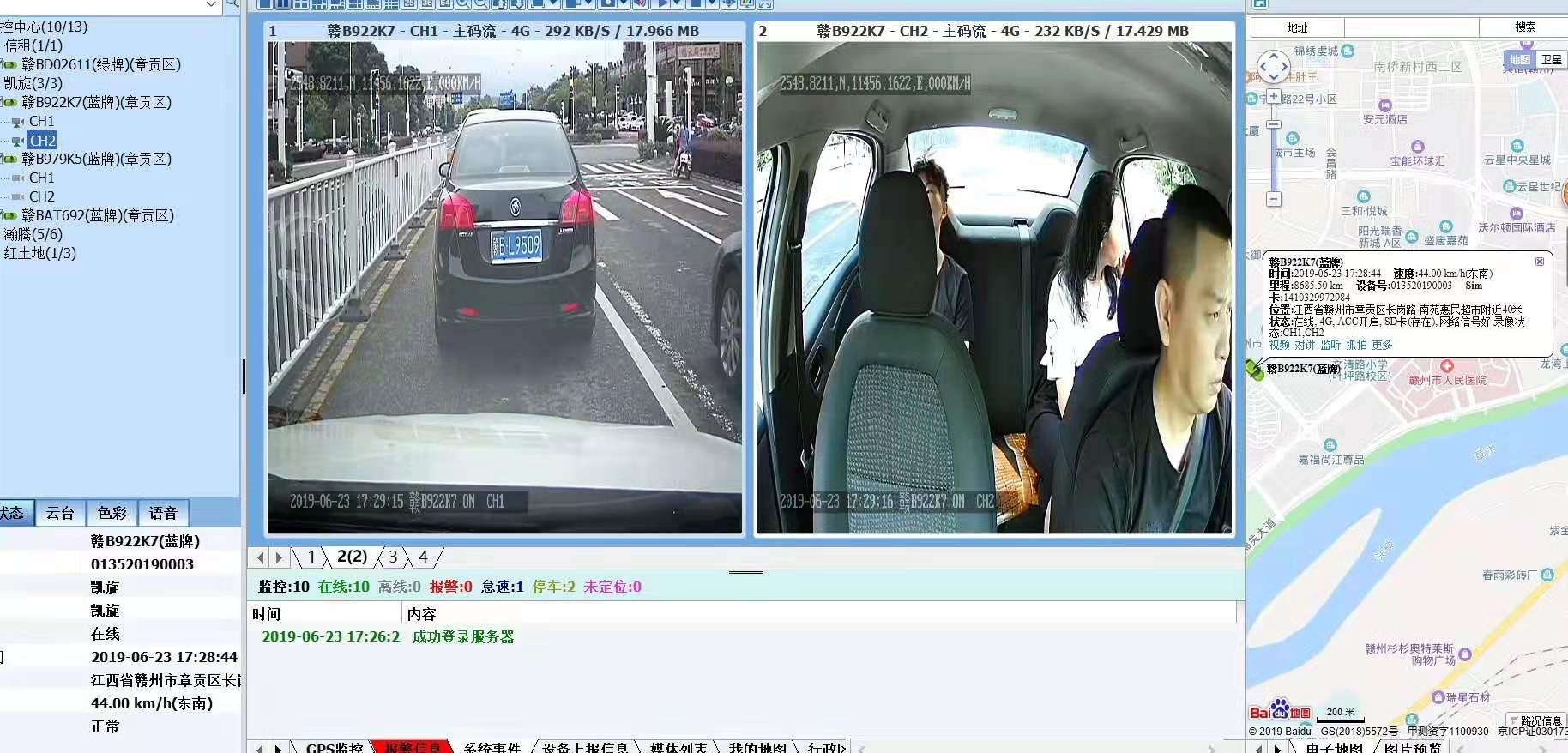

l 客户端软件具有良好的操作界面,并具有视频窗口、GIS地图窗口、设备列表分组、云台控制窗口、录像回放窗口、设备管理窗口等辅助界面。
l 客户端软件支持语音对讲、多车广播功能。
l 日志查询、报表支持等。
l 通过平台完成设备、用户注册管理;报警信息、控制信令转发;设备、用户配置管理等。

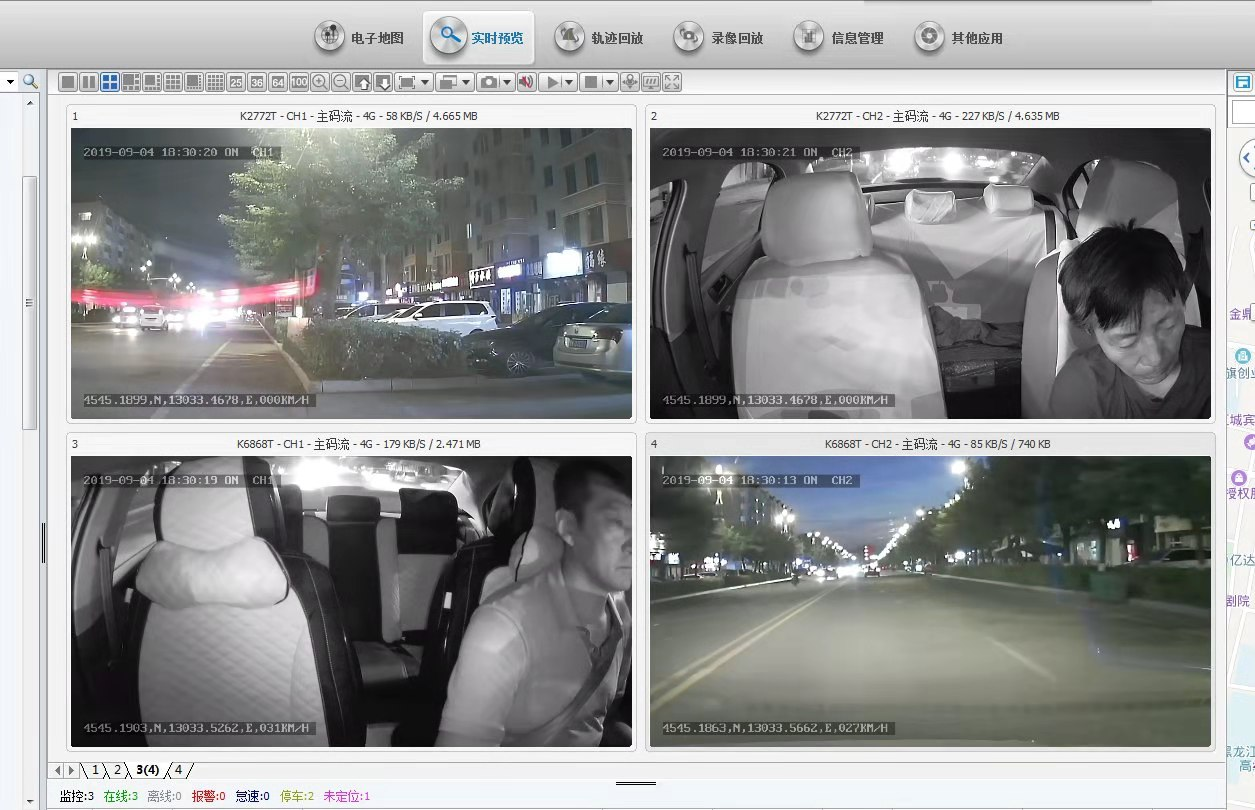

l 远程实时监控,电子地图实时跟踪并监控,录像回放、远程录像下载、车辆历史数据回放。

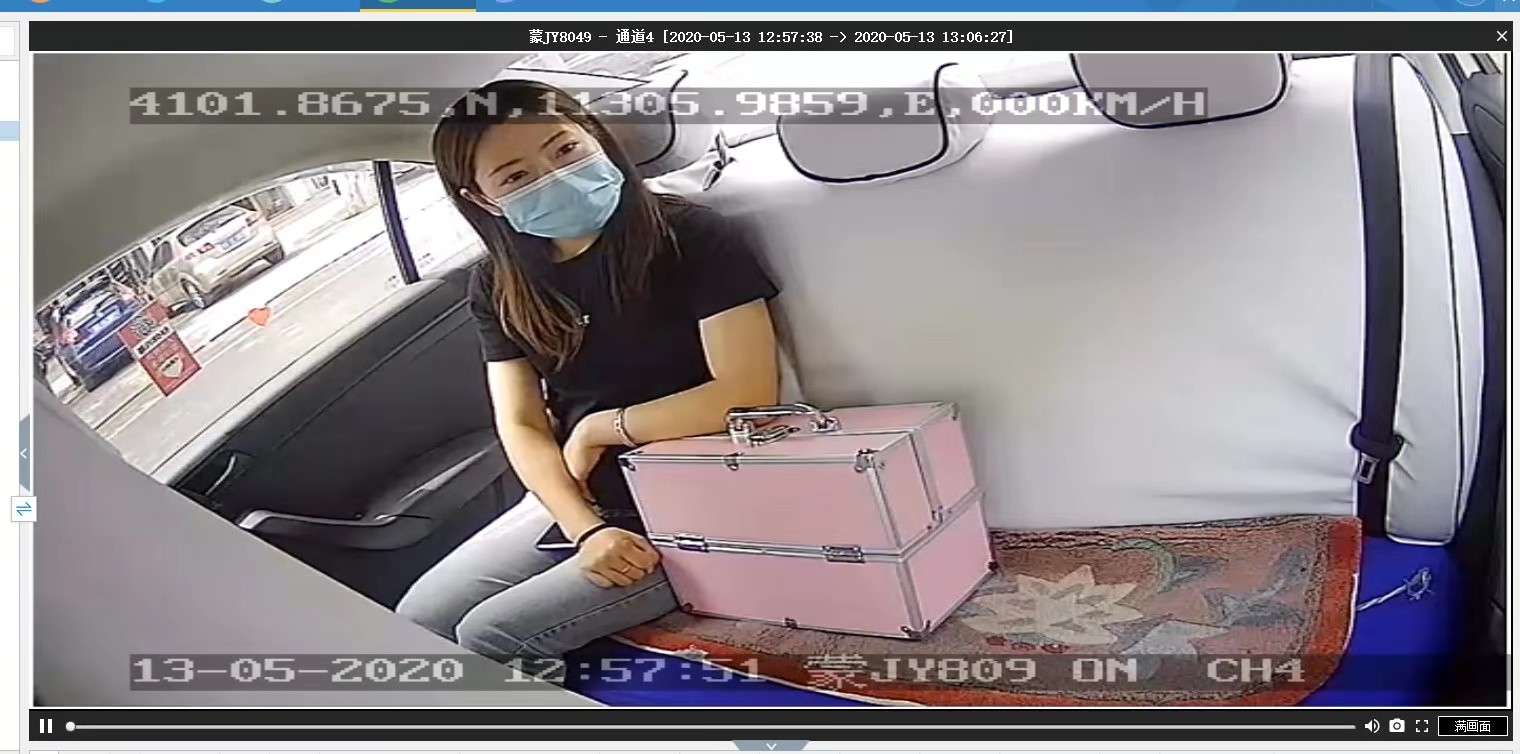

录像回放:包括GPS历史轨迹下载回放、设备录像下载回放等
日志管理:设置上下线、视频丢失、GPS异常等各种车辆报警的日志查询;车辆详细信息查询;客户端流量使用查询等;
本系统采用车载专用电源方案,具备升降压功能,宽电压支持:DC+9 ~ +36V。
2)减震设计
本系统采用经过实际应用考验被证明非常有效的减震技术。
3)抗恶劣环境
本系统设备工作温度:
SD卡机: -25℃ ~ +70℃;低温时,设备自动加热至可工作状态。
4)录像灵活设计
本系统采用双SD卡方式,可选双码流同时录像。
5)可扩展设计
本系统预留有2个232接口,不但可以接入车载云台,也可按客户需求与其他设备对接。

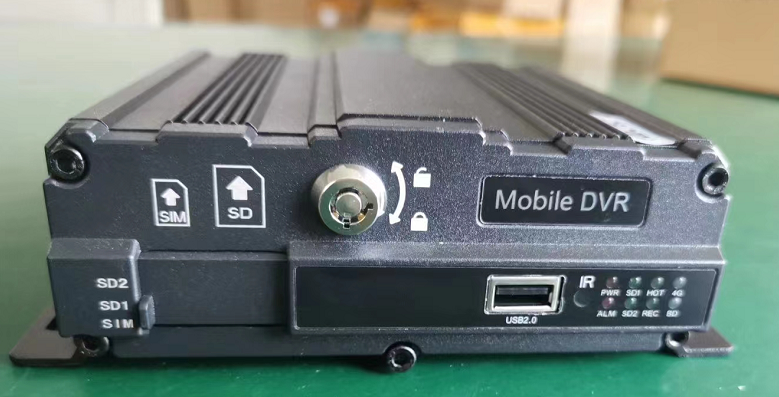

六、系统设备选型:车载录像机
Ø 采用国际主流H.264编码格式、压缩比高、图像清晰、占磁盘空间小;
Ø 使用 SD卡为存储介质,读取数据方便、快捷;
Ø 录像采用通用FAT32/特殊文件格式,支持市场主流H264 播放器播放;
Ø +8V~+36V宽电压设计,适用于各种车型;
Ø 支持4路12V/0.5A 电源输出,可为外设供电;
Ø 支持4路报警输入;
Ø 专业回放分析软件,GPS/BD轨迹、汽车行驶状态、速度及音视图像同步回放;
Ø 集中管理软件,支持车辆图像及报警信息实时传输等;
Ø 体积小巧:整机尺寸 (167) x (55) x (150) mm,重量 0.77KG
项目 | 描述 | |
操作系统 | Linux | |
图形操作界面 | 可通过外接显示屏,遥控器设置系统各类参数 | |
支持语言 | 中文、英文、繁体(可选) | |
安全管理 | 用户密码、管理员密码两级管理 | |
视频及预览 | 视频输入、输出 | 4路视频输入、1路VGA输出,1路视频输出;1.0Vp-p, 75Ω |
OSD | 字符叠加功能,时间日期、车辆ID等信息图像叠加 | |
视频压缩格式 | H.264压缩编码. 采用Hisilicon高性能处理器. | |
双码流 | 支持 | |
预览功能 | 单路、4画面拼接预览,支持事件触发全屏和拼接切换显示功能 | |
帧率 | PAL: 100帧/秒,单路最大25帧/秒;NTSC: 120帧/秒,单路最大30帧/秒 | |
分辨率 | 可支持4CIF、4D1、AHD720P编码格式 | |
质量 | 1到5级录像可配, 最优1级, 最低5级 | |
码率 | CIF: 300Kbps ~ 1200 bps, 8级码率可选 HD1: 500Kbps ~ 1500Mbps, 8级码率可选 D1: 600Kbps ~ 2048bps, 8级码率可选 720:1024X720P | |
音频 | 音频输入、输出 | 4路输入、1路输出,1路VGA输出 |
压缩格式 | 采用G.264编码 | |
录像 | 存储介质 | 支持SD卡, SD卡最大支持256G;支持USB接口,用于数据导出/鼠标操作 |
文件格式/系统 | H.264/FAT32,特殊文件系统 | |
录像策略 | 默认开机录像,支持定时录像、报警及事件触发录像和手动录像 | |
录像检索 | 可根据录像时间、录像类型、录像储存设备等条件搜索 | |
录像回放 | 支持本机回放,最大支持4路同步回放,同时对文件中的车辆信息进行分析 | |
支持快进、快退、播放、暂停控制,支持2, 4, 8, 16倍速度快进或快退,支持选时回放控制 | ||
报警 | 报警输入 | 4路开关量信号报警输入 |
报警录像 | 预录功能,警前10秒预录、警后录像时长动态可配,5秒 ~ 3600秒 | |
存储空间报警 | 支持磁盘空间报警功能 | |
功能报警 | 视频丢失报警 | |
定位(可选) | 可扩展支持GPS,BD模块一体天线 | |
移动网络(可选) | 可支持3G、4G、WIFI | |
系统升级 | SD卡/U盘升级 | |
电源及功耗 | 电源管理 | 1、ACC开关机 2、延时关机 3、定时开关机 具备过载保护,欠压保护、短路保护、反接保护等 |
输入电压 | DC:+12V ~ +36V | |
输出电压 | +12V@5*0.5A; | |
功耗 | 正常工作状态<10W;待机状态下0W | |
工作环境 | 温度 | 常规:-25℃ ~ +60℃ |
湿度 | 10% to 95% |

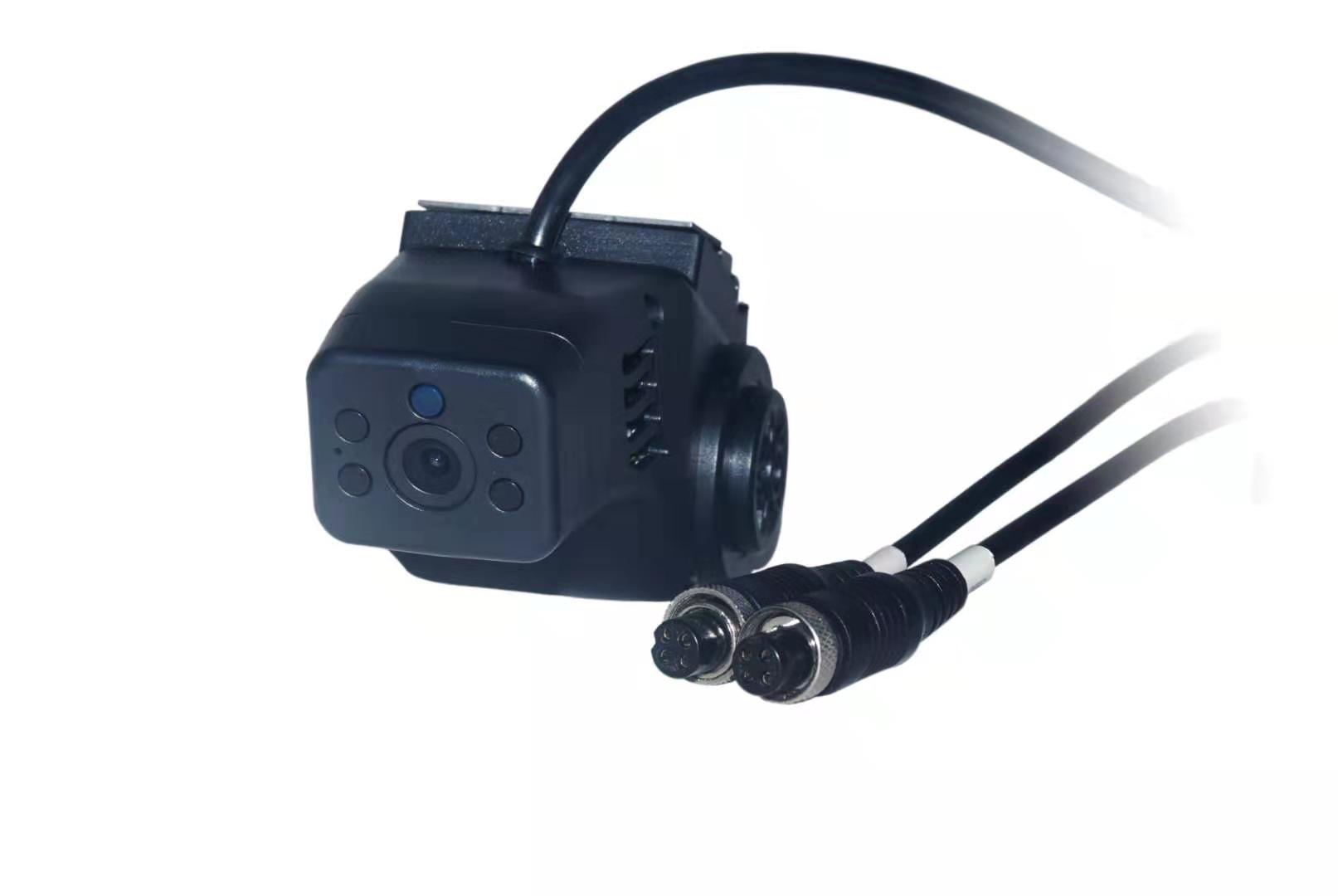

通用型双路摄像机 720P
l 采用1/3” 彩色 CMOS,捕捉运动图像
l 支持同轴高清输出,图像清晰、细腻
l 照度,0.01Lux@(F1.2,AGC ON),0LUX with IR
l 支持IR-CUT切换,实现昼夜监控
l 支持数字宽动态、电压过高自动保护;
l 自适应数字降噪,2D-DNR
l 支持UTC功能,内置音频
l 采用耐高温塑料外壳,一线两路安装方便简洁。
l 适合多种车型内室安装。
l 产品名称及型号 | l 通用型双路一体机 JF-307S | ||
l 车外摄像机参数 | l 成像器件 | l 1/3彩色 CMOS | |
l 方案 | l AR0130+NVP2431H | ||
l 有效像素 | l 1280(H)x960(V) | ||
l 信号系统 | l 50HZ | ||
l 最低照度 | l 0.1Lux(彩色照度),F1.2 l 0.05 Lux(黑白照度)F1.2 | ||
l 快门速度 | l 1/50秒-1/100000秒 | ||
l 日夜转换模式 | l 无 | ||
l 宽动态 | l 数字宽动态 | ||
l 背光补偿 | l 支持 | ||
l 宽动态 | l 电子宽动态 | ||
l 红外距离IR | l 无 | ||
l 日夜切换IR-Cut | l 无 | ||
l l l 车内摄像机参数 | l 成像器件 | l 1/4寸彩色 CMOS | |
l 方案 | l GC1034 + V20E(FH8532E) | ||
l 有效像素 | l 1280(H)x720(V) | ||
l 信号系统 | l 50HZ | ||
l 最低照度 | l 0.01Lux(彩色照度),F1.2 l 0 Lux(夜视补光)F2.2 | ||
l 快门速度 | l 1/50秒-1/100000秒 | ||
l 日夜转换模式 | l 日夜切换IR-Cut | ||
l 宽动态 | l 数字宽动态 | ||
l 背光补偿 | l 支持 | ||
l 红外距离IR | l <8m(940无红光) | ||
l 拾音器 | l 标配4015咪头 | ||
l 日夜切换IR-Cut | l 支持 | ||
l 光学镜头 | l 接口类型 | l M12 | |
l 光圈 | l 固定光圈 | ||
l 镜头(1080P高清) | l 2.1mm(对车内摄像头) l 2.8mm(对车外摄像头) | ||
l 图像 | l 图像最大尺寸 | l 1280(H)x720(V) | |
l 帧率 | l 720P@30FPS+VGA@30fps | ||
l 信号输出 | l CVBS | ||
l 其他 | l 温度/湿度 | l -20℃~+70℃ 0% - 95% | |
l 电源 | l 12V(宽电压9v-15v) | ||
l 防水等级 | l 无 | ||
l 功率(12v) | l <4w(红外启动)两路总合 | ||
l 视频输出接口 | l 1.0Vp-p复合视频输出, 75欧姆,4pin航空线 |
