为了全面实现交警管理工作信息化、推动交警队伍管理正规化、专业化、职业化建设，通过执法记录仪和酒精检测仪综合管理平台向全国公安交警队伍管理系统进行推送，实现执法记录仪和酒精检测仪数据管理系统与全国公安交警队伍管理系统平台联动，通过记录仪和酒精检测仪数据和队伍管理信息系统的关联，可以实现视频数据、文本数据的一体化管理和应用，从而大大丰富数据内容，有效提升视频数据的应用价值，整合考核数据，完善申诉证据链，从“以人工管理为主、计算机管理为辅”向“以计算机管理为主、人工管理为辅”转变，提升交警队伍管理工作水平和效率。
本次项目拟在移动警务信息网上部署一套传输型执法记录仪实时指挥调度平台和一套酒检数据管理平台；在公安内网上部署一套传输型执法记录仪实时指挥调度平台、一套酒检数据管理平台和一套执法综合管理平台，移动警务信息网平台按照标准协议要求经安全边界级联到公安内网平台，实现传输型执法记录仪的实时定位、视频监控、语音对讲、数据集中存储并统一管理等功能，以及4G快速排查酒检仪和酒精检测仪的实时定位、数据实时上报和业务自动关联等功能。另外，通过对接全国公安交警队伍管理系统，实现执法记录仪和酒精检测仪在队伍系统中的统一管理和应用，进一步丰富和完善执法数据的应用价值，提升交警队伍管理工作效率。
系统建设的整体架构如图 1 1所示，包括了管理服务器、磁盘阵列、执法数据采集设备（采集工作站）和执法记录仪等设备。系统依据公安部发布的单警执法视音频记录系统行业标准GA/T 947-2015进行建设。根据GA/T 947.1-2015 4.1定义，系统由管理平台和执法记录仪组成，管理平台由管理服务器和执法数据采集设备组成。

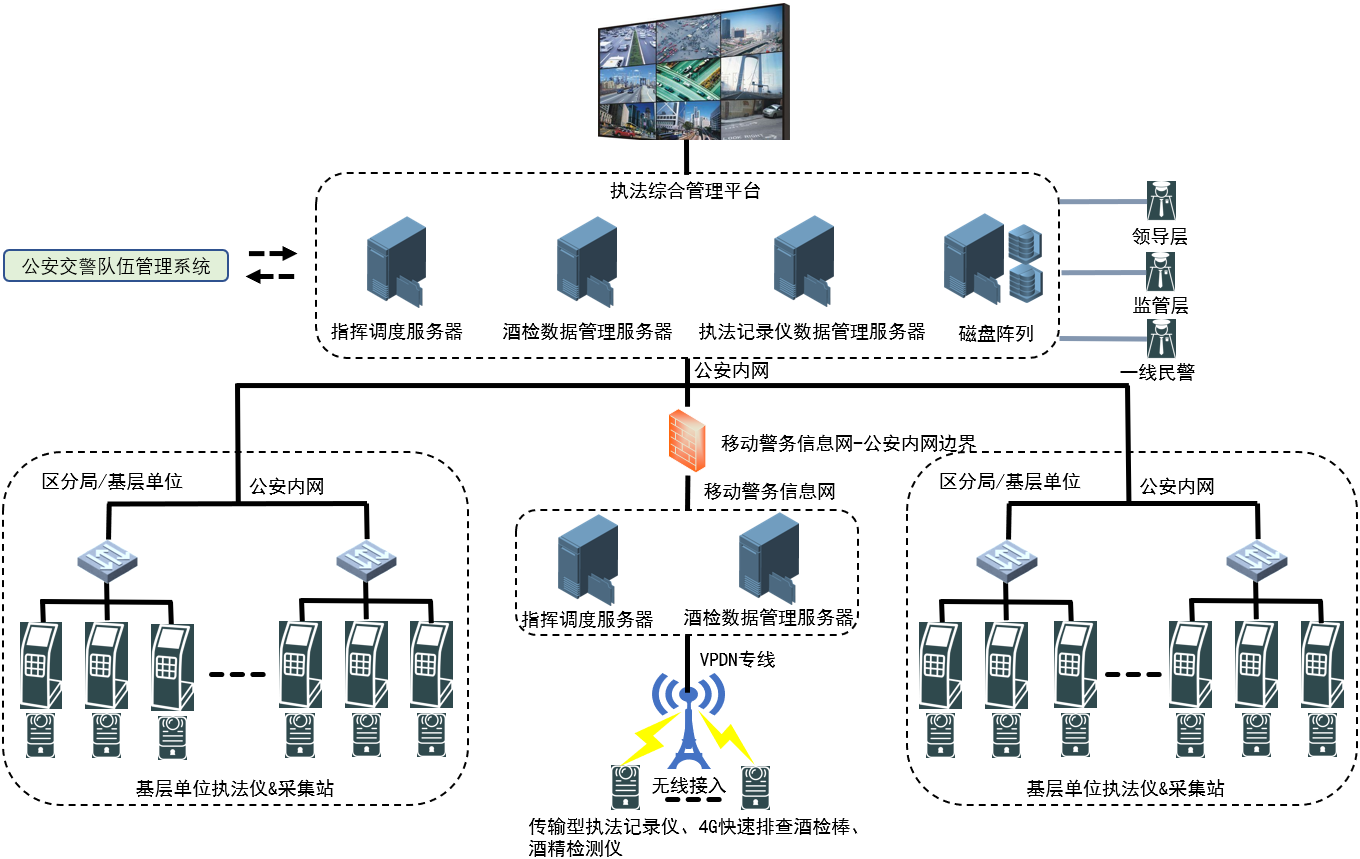

图 1-1 系统整体架构图

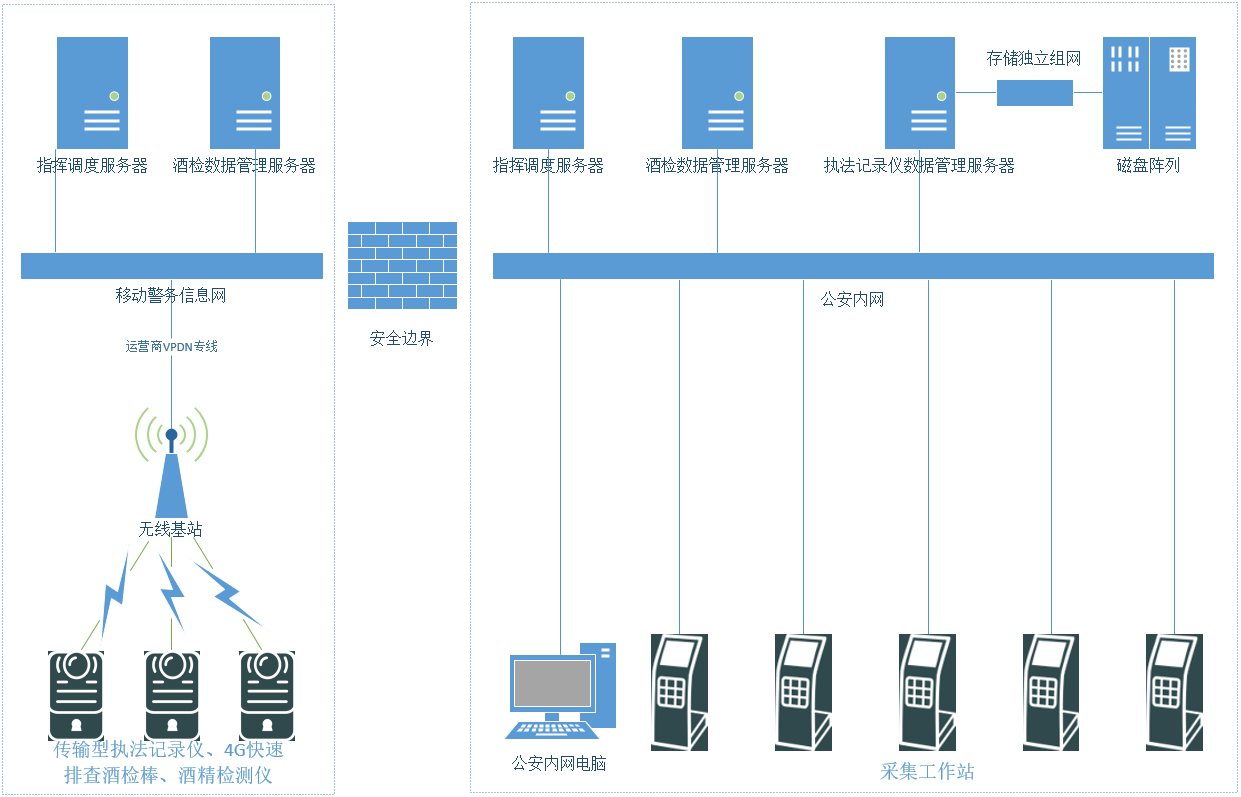

传输型执法记录仪、4G快速排查酒检仪和酒精检测仪通过无线基站接入运营商VPDN专网，经安全隧道技术与移动警务信息网建立路由通信。移动警务信息网平台按照标准协议要求经安全边界级连到公安内网平台。传输型执法记录仪注册到实时指挥调度平台并实时上报定位信息，指挥调度平台可以主动发起与执法记录仪之间的语音对讲或调取执法记录仪的摄像头画面。4G快速排查酒检仪和酒精检测仪注册到酒检数据管理平台并实时上报定位信息和酒精检测结果等数据。采集工作站通过有线网络接入公安内网上的执法记录仪数据管理平台，执法记录仪录制的视音频文件可以通过USB数据线上传到采集工作站中，采集工作站对这些文件进行采集并将生成的数据上传到平台，网络拓扑如图1-2所示。
图 1-2 网络拓扑图
管理系统由本单位统一规划建设，实现基于执法记录仪、4G快速排查酒检仪和酒精检测仪的跨部门、跨区域的统计、分析、查询、对比和视频浏览。为后期大数据挖掘和深度使用奠定基础。数据库支持的容量为亿万级，并支持指数级的数据增量。

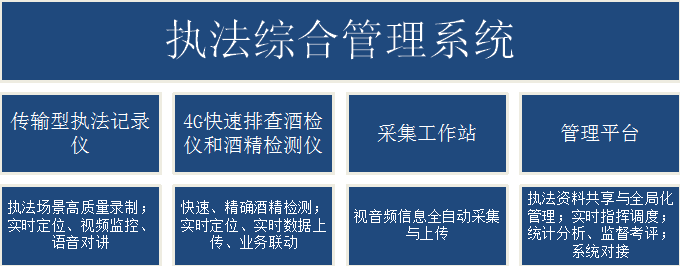

图 2-1 系统组成示意图
整套系统分为四部分：执法记录仪、酒精检测设备、采集工作站、管理平台。
本系统拟建设覆盖全自治区的统一管理、统一运维、技术领先的公安交通执法综合管理平台，实现公安交通执法时执法人员可定位、执法过程可监控、执法现场可录制、执法记录可上传、上传数据可存储、存储数据可分层管理的从终端到平台的一体化系统。将交警执法记录仪和酒精检测设备的使用纳入一个规范化、共享化的网络，并进一步挖掘数据潜在价值，逐步提升并达到执法智能化。通过先进的管理和技术手段实现以下目标：
（1） 解决现存问题，满足业务需求；
（2） 对接已有平台，实现数据共享；
（3） 关联统计考核，提升管理水平；
（4） 统一网络建设，实现轻松运维；
（5） 适应未来发展，创造更大价值。
执法视音频管理系统支持GA/T 947.2-2015，GA/T 947.3-2015中要求的基本功能。
执法数据采集设备是对执法记录仪进行数据自动采集、自动充电、自动清空和自动校时等功能，对视音频资料进行分类管理，并根据系统配置要求将视音频资料自动上传至指定服务器或存储在本地视音频资料库。
自动根据预置信息和资料类型将存储的信息进行分类，并生成日志信息与管理平台同步（拍摄开始/结束时间、上传时间、视频大小、视频长度、文件名称、文件路径、人员信息等文件资料及执法记录仪和工作站的操作日志），执法数据采集设备能限制上传速度、上传时间。
执法数据采集设备支持对重点执法文件的标注功能。执法数据采集设备上标注为“重点文件”的视音频文件将存储到管理平台指定的存储系统中。
管理平台中，可通过流的方式点播执法数据采集设备中和存储服务器中的视音频文件。客户端提供支持流媒体播放，支持本地浏览视音频资料，下载已存储的视音频资料。
执法视音频管理系统中的管理服务器可通过列表形式展示其管辖范围内所有的执法记录数据采集站以及相应执法记录仪信息。
提供GIS系统模块，可实现对执法记录仪设备的定位及状态监控。
通过设备管理功能，可以对已注册的执法记录仪进行检索，可对已注册的执法记录仪设备进行用户绑定、解除绑定、信息查看，编辑、停用、启用、报障、报废、删除等操作。对系统全部采集工作站及存储进行状态监控，包括但不限于：设备名称、所属单位、IP地址、连接状态、故障信息、CPU、内存等硬件信息、软件信息、软件版本、磁盘容量、设备管理员、联络信息等，当设备出现异常时可进行报警提示。
通过执法视音频管理系统汇聚整合的数据，可以对系统所管辖单位和民警使用执法记录仪的记录情况、设备维护情况的进行业务分析和监督考评。
系统能根据执法数据采集设备产品序号代码、使用者姓名、警号、单位名称、单位编号、时间、文件类型、文件标记等多种条件对已存储的视音频、音频、照片和日志等数据进行统计，并自动生成报表或者相关图表。
在数据分析统计的基础上，可以实现业务分析应用，包括执法记录仪使用情况（警员姓名、视频总时长、音频总时长、图片总数、标注视频总个数、标注视频总时长、上岗时长、摄录比例、标注时长比例）、运维数据（采集与存储设备的台账数据、文件导入、删除情况）、异常预警（对执法无视频以及摄录时间低于民警执勤时间90%的次数等异常情况进行实时统计和预警），如图3-1~图3-4所示。

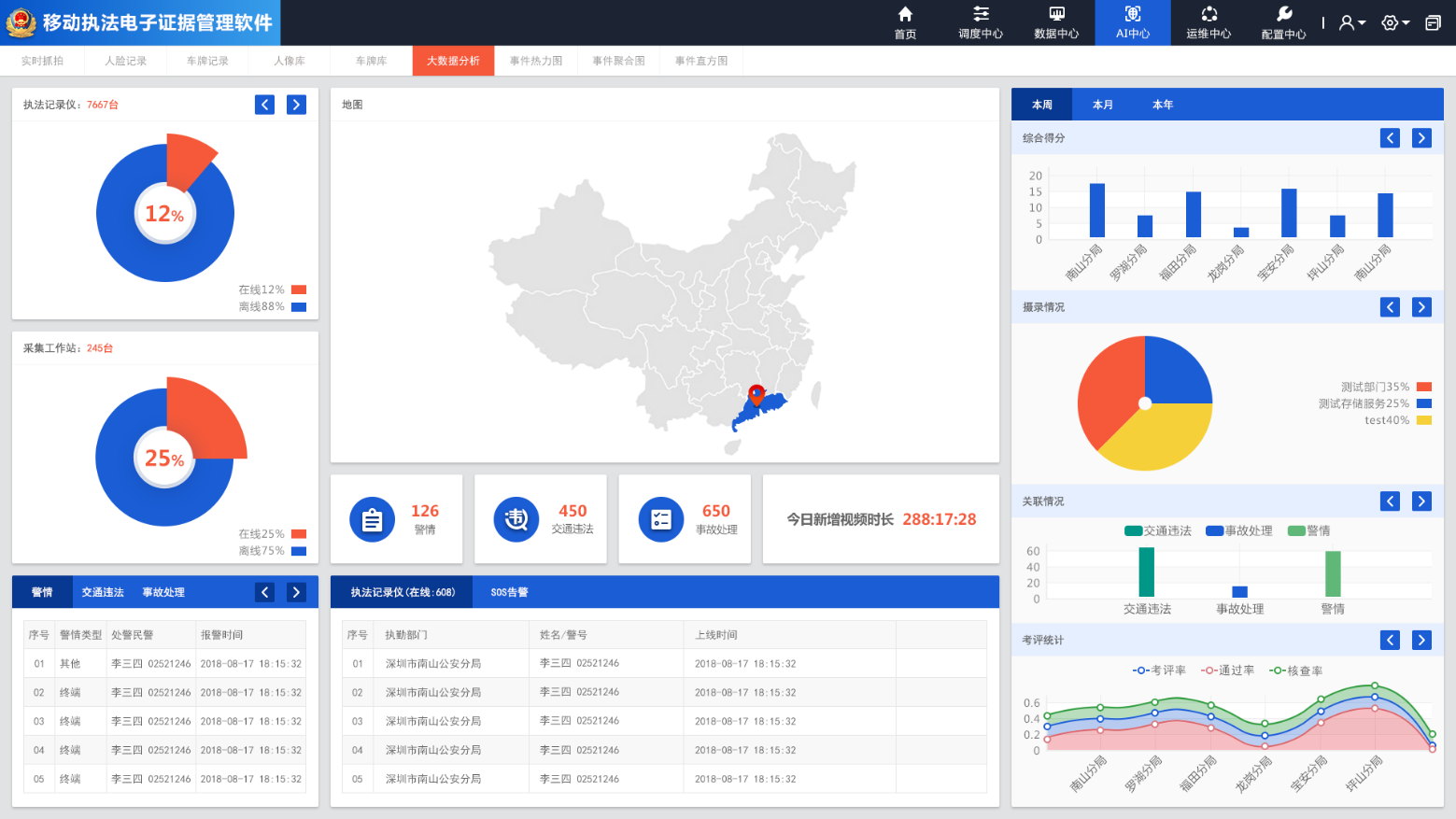

图 3-1 大数据分析

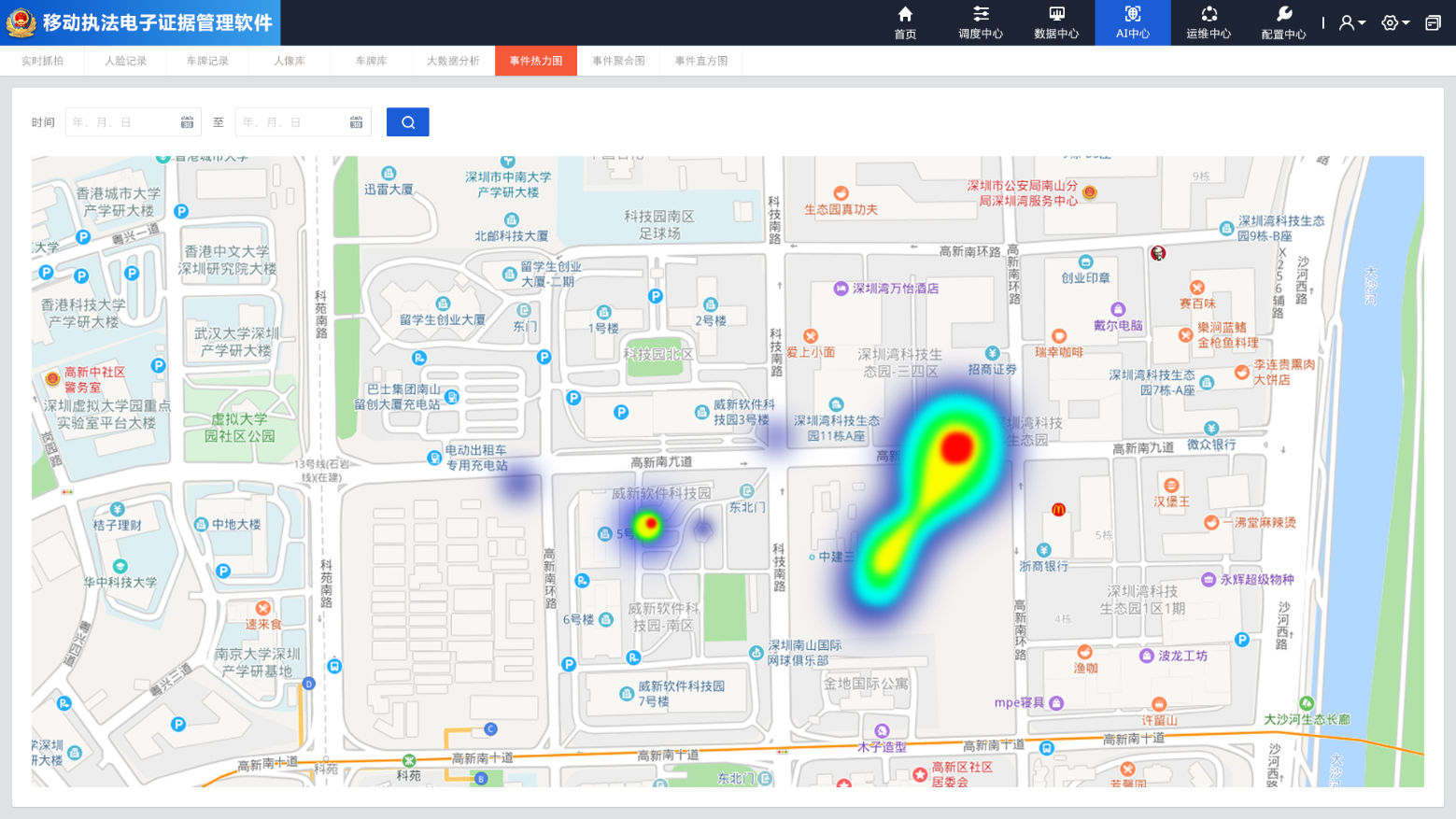

图 3-2 时间热力图

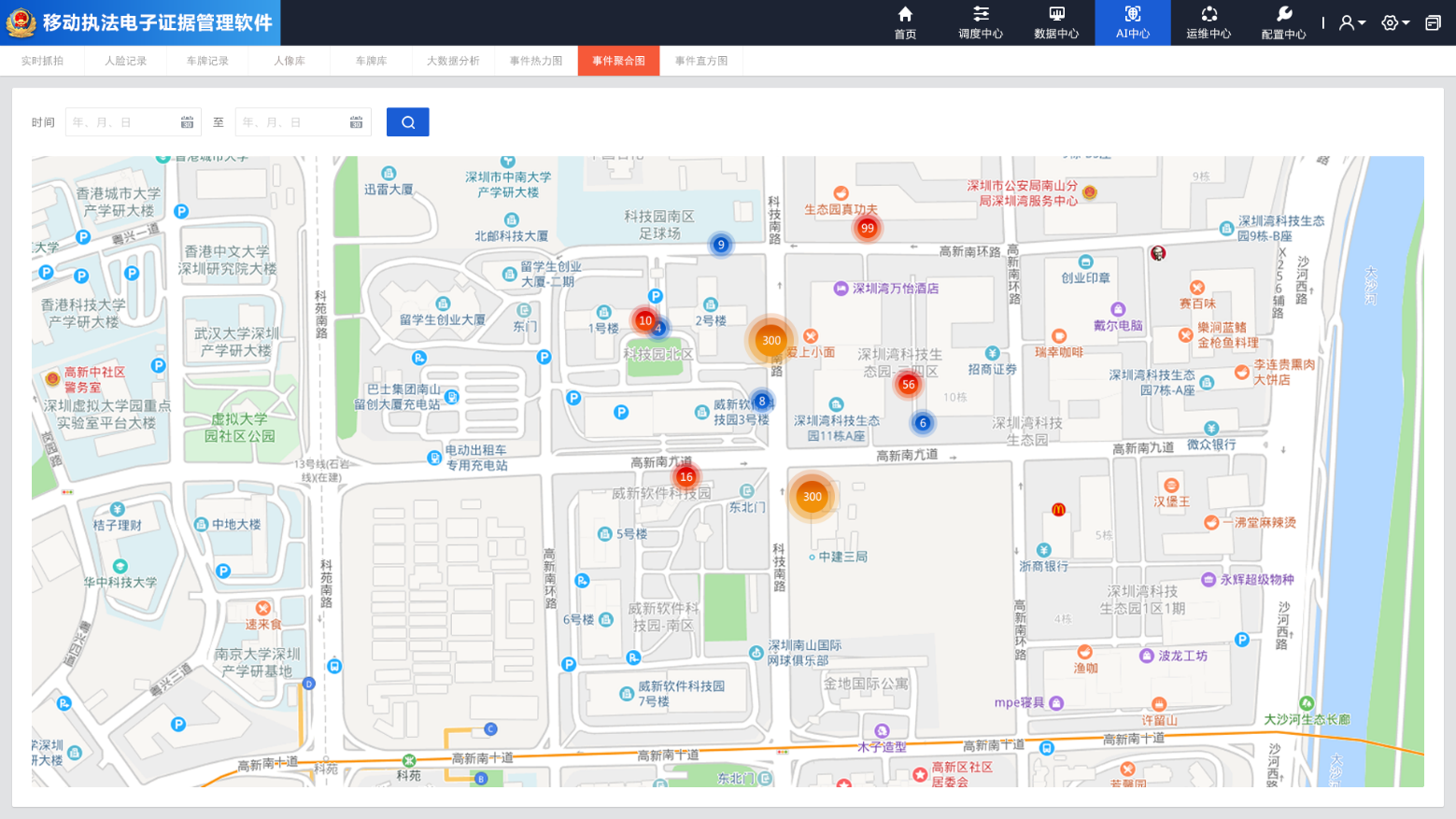

图 3-3 事件聚合图

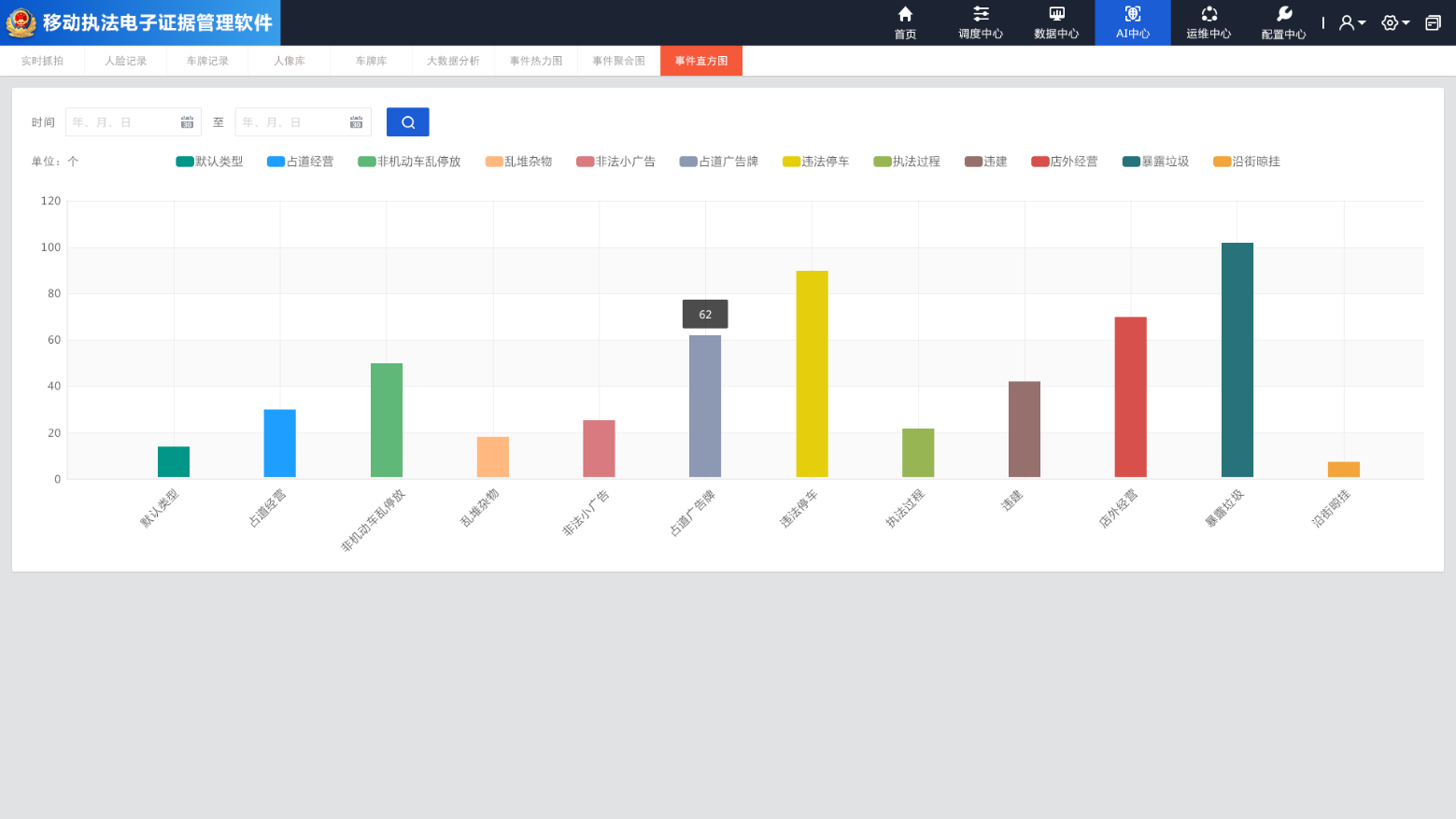

图 3-4 事件直方图
系统能够管理带有定位信息的执法记录仪并基于4G执法记录仪实现指挥调度功能。支持实时定位功能、历史轨迹功能、区域管理功能、电子栅栏功能、应急调度功能、报警历史功能、视频直播功能和语音对讲功能。
一、 实时定位功能
指挥中心可以远程查看任一在线执法记录仪的实时定位信息并显示在地图上。支持地图放大、缩小以及自由框选等功能，如图3-5所示。

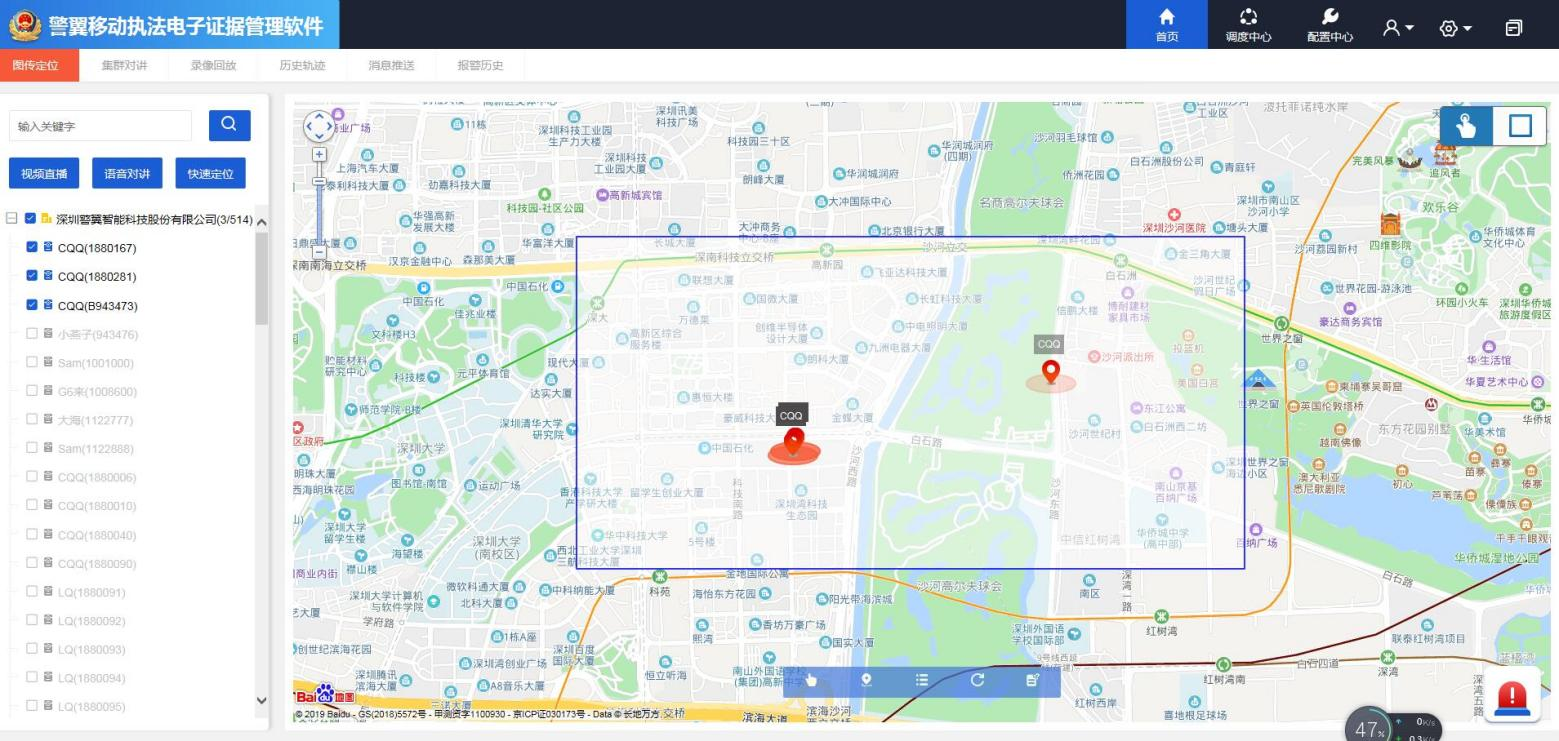

图 3-5 实时定位
二、 历史轨迹功能

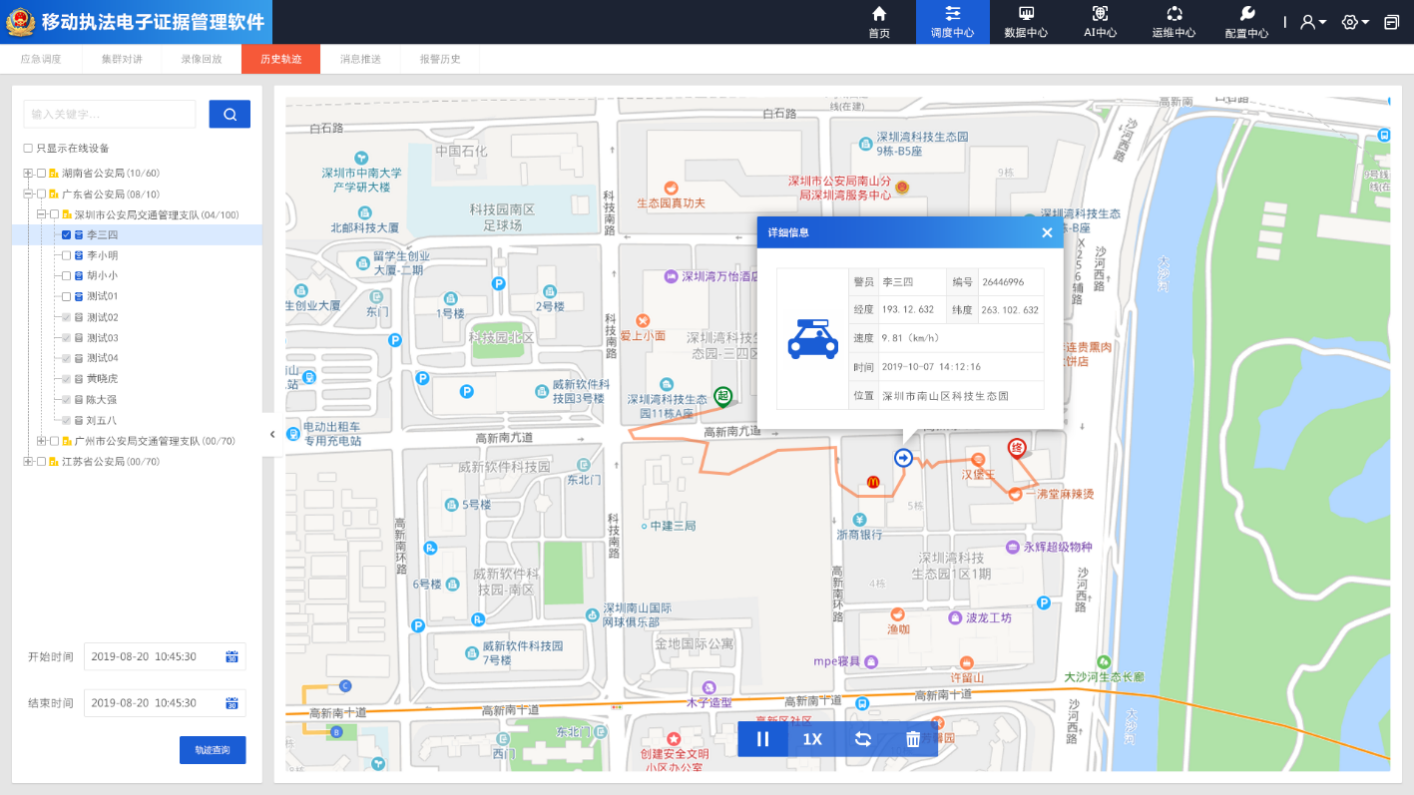

指挥中心可以按部门、警员和时间等条件查询4G执法记录仪的历史轨迹，并在地图上以点线结合的形式展示，如图3-6所示。
图 3-6 历史轨迹
三、 区域管理和电子栅栏功能

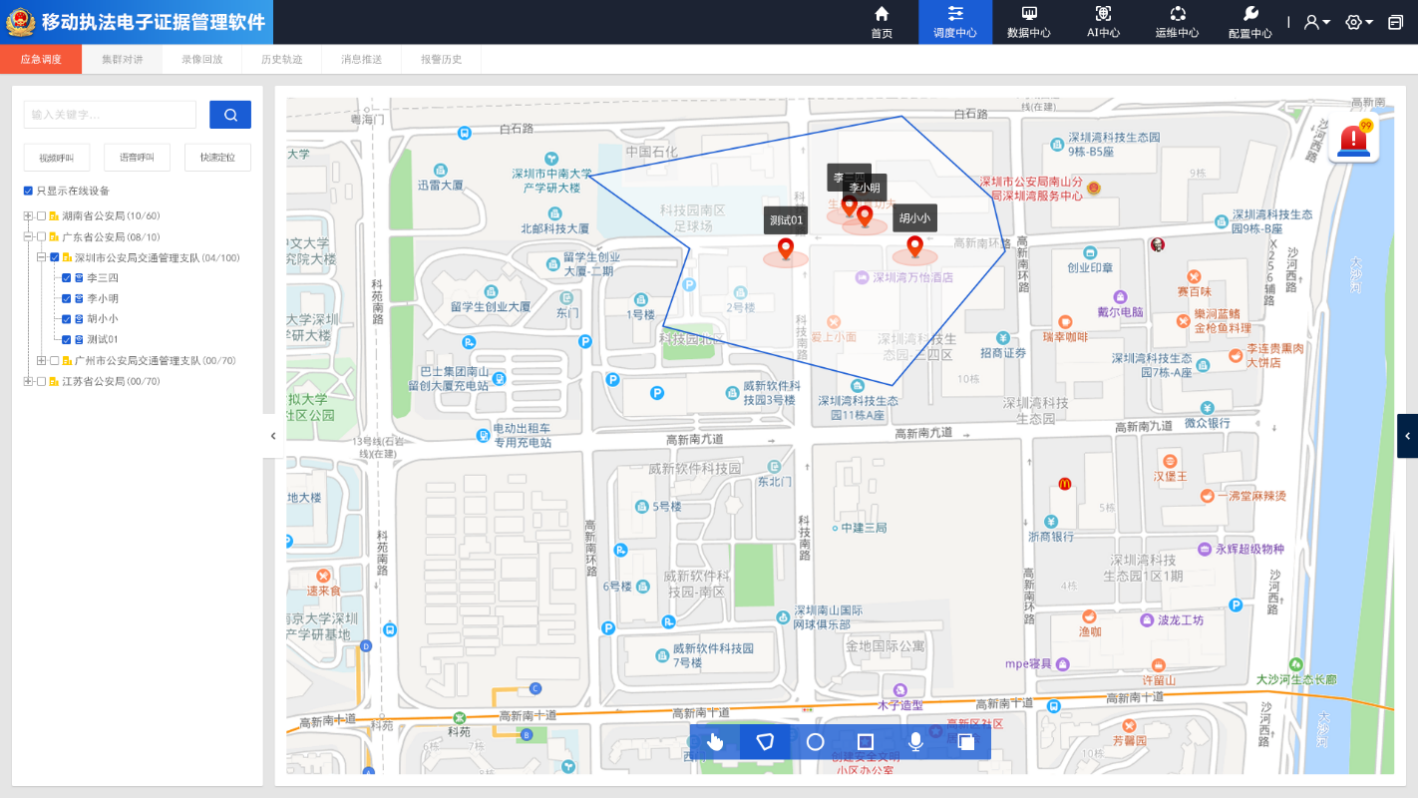

系统可以在地图上设置多个区域和电子栅栏并制定应急调度触发规则，当警员携带4G执法记录仪离开电子栅栏范围时会自动触发告警提示并拉起对记录仪的视频对讲，如图3-7所示。

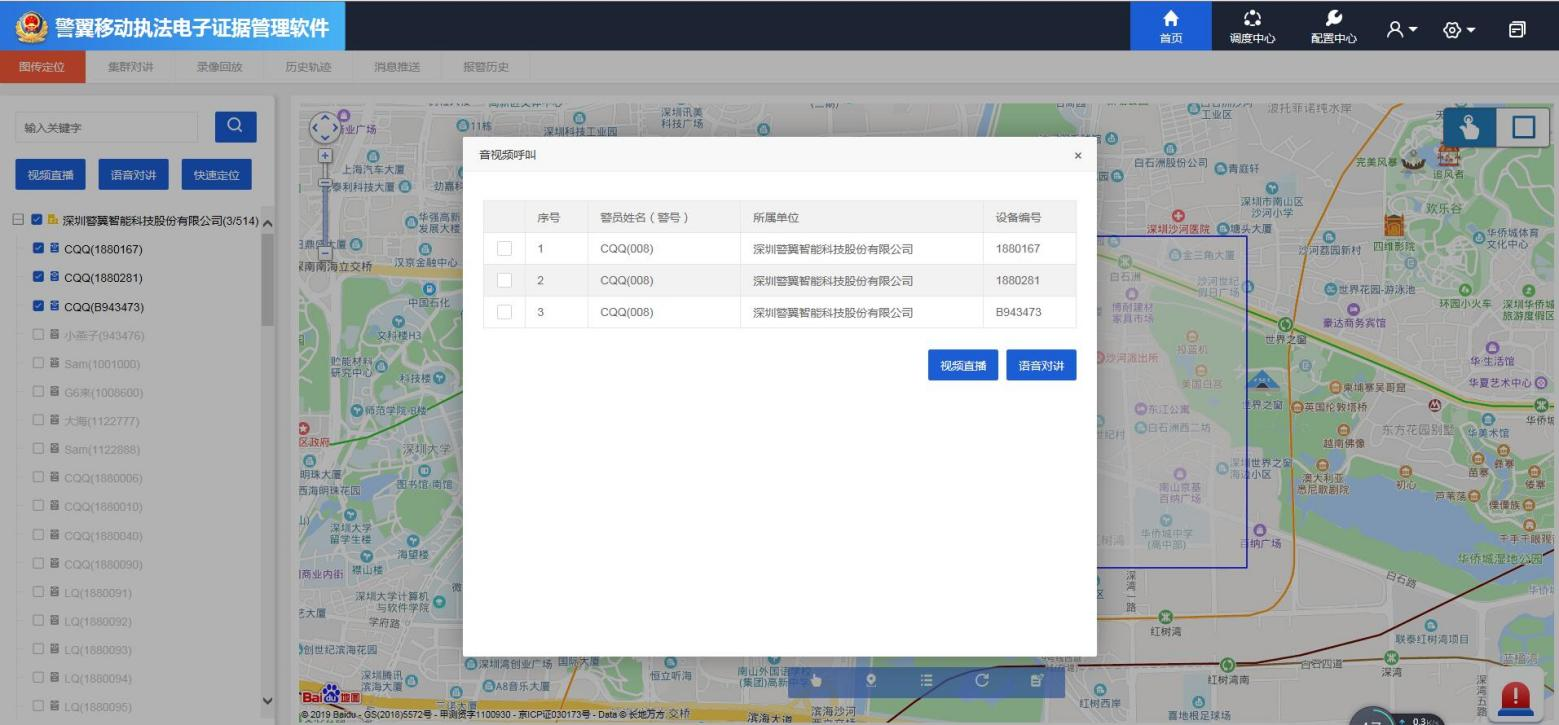

图 3-7 区域管理、电子栅栏和应急调度
四、 报警历史功能

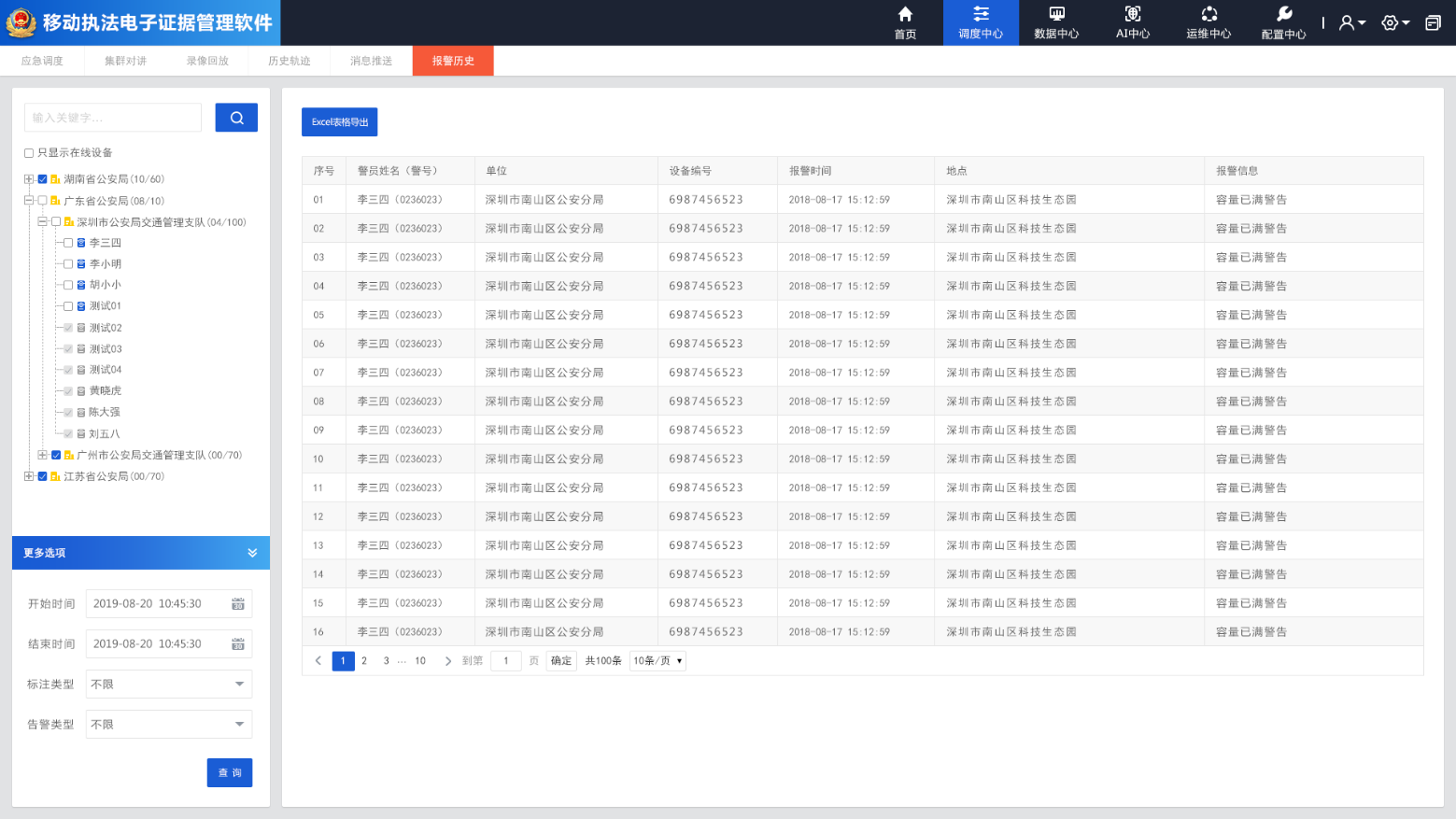

指挥中心可以按部门、警员、时间、标注类型和告警类型等条件查询4G执法记录仪的报警历史，在平台上以列表的形式展示并支持导出Excel表格，如图3-8所示。
图 3-8 报警历史
五、 视频监控和语音对讲功能
指挥中心可以远程查看任一在线执法记录仪的摄像头画面并进行实时视频监控。双击监控画面窗口可实现监控画面窗口全屏，右键监控画面可以切换屏数，同时支持一分屏、四分屏、九分屏和十六分屏。视频监控时，可以对实时视频截图、录像和语音对讲，如图3-9和图3-10所示。

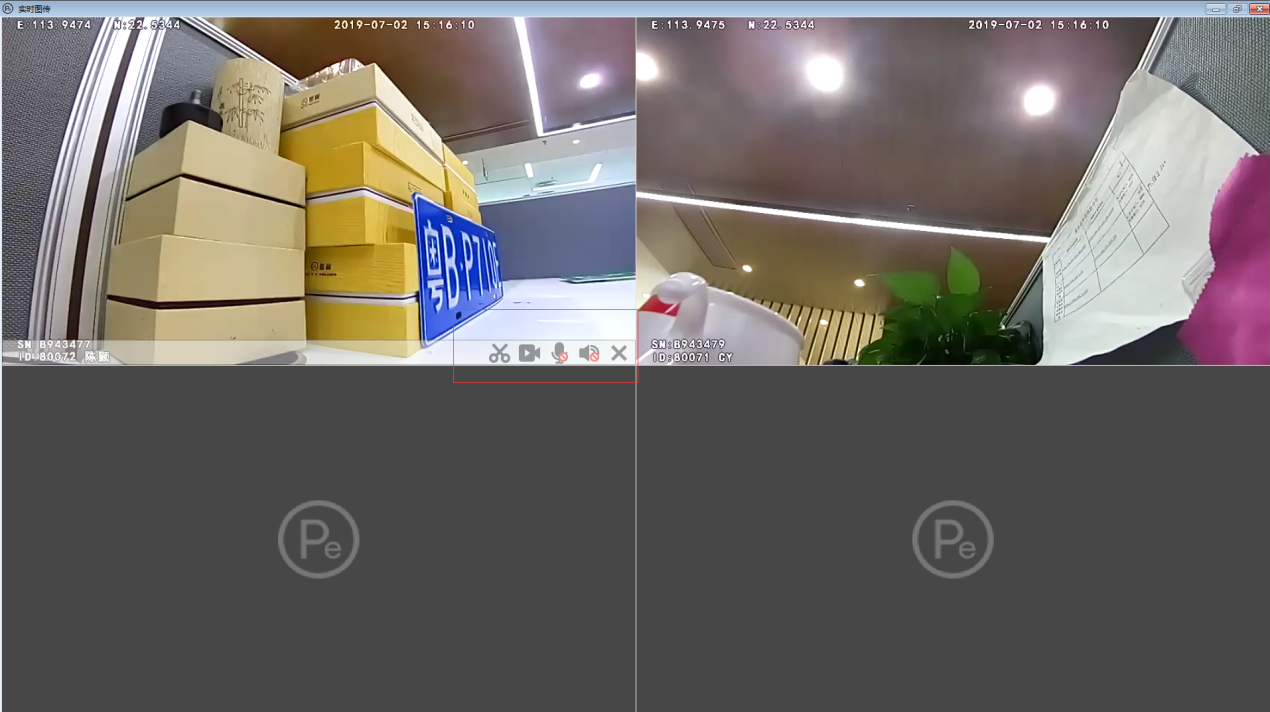

图 3-9 视频监控和语音对讲
图 3-10 播放器界面
采用第三方桌面控制软件，在采集工作站内置远程操控服务端，以便维护人员通过远程操控客户端实现对工作站远程维护。
支持工作站软件远程升级，只需要在管理服务器部署需要升级的软件，则工作站可以在指定时间内自动完成工作站升级，并恢复业务。
系统通过标准接口方式对接公安交警队伍管理系统，可以将执法记录仪和酒检设备数据上报到队伍管理系统，实现设备备案、领用、数据上传、查询、播放、标注、关联和统计等功能，如图3-11~图3-19所示。

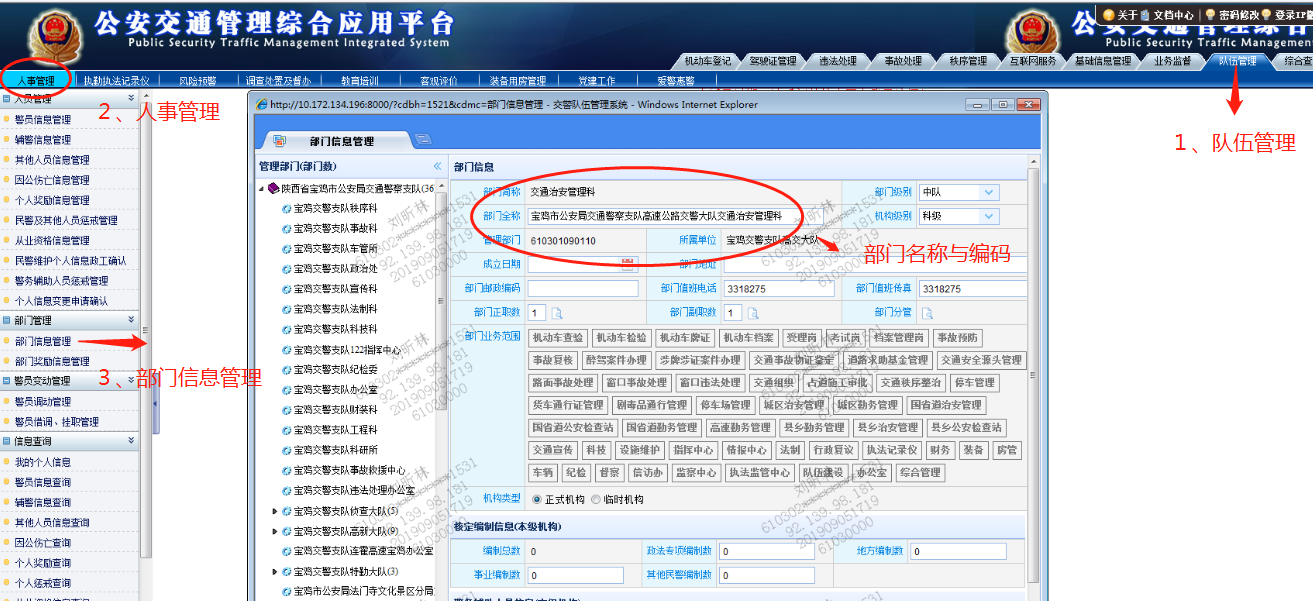

图 3-11 部门编码查询

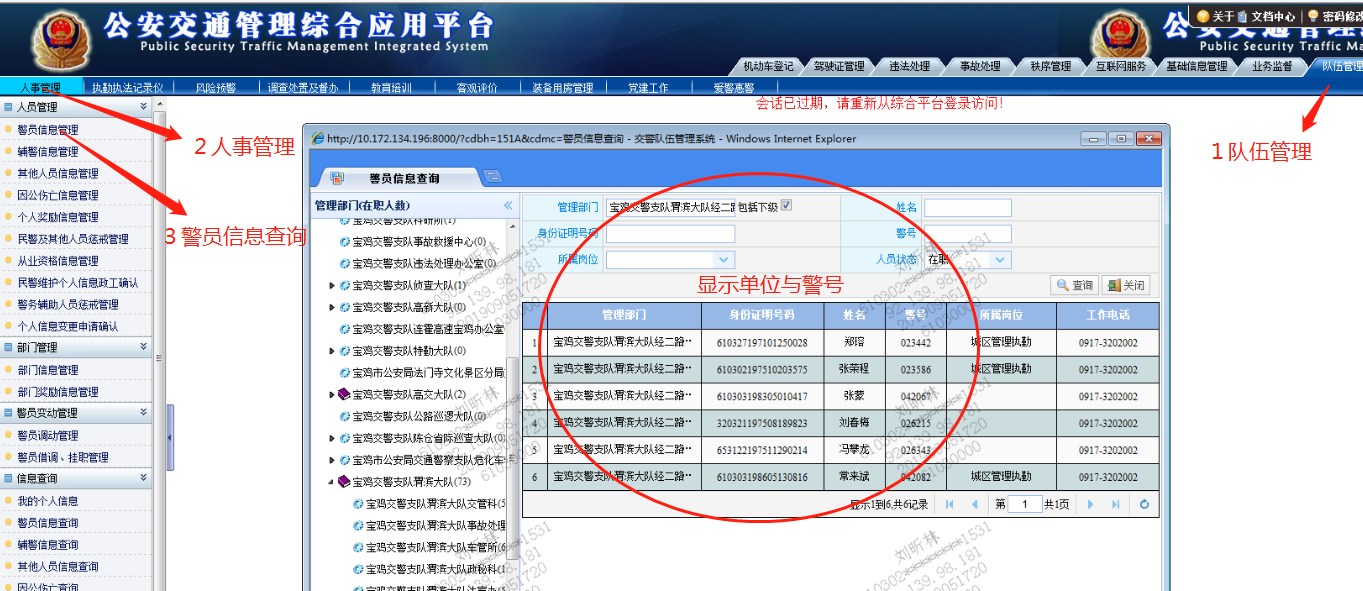

图 3-12 警员姓名与警号查询

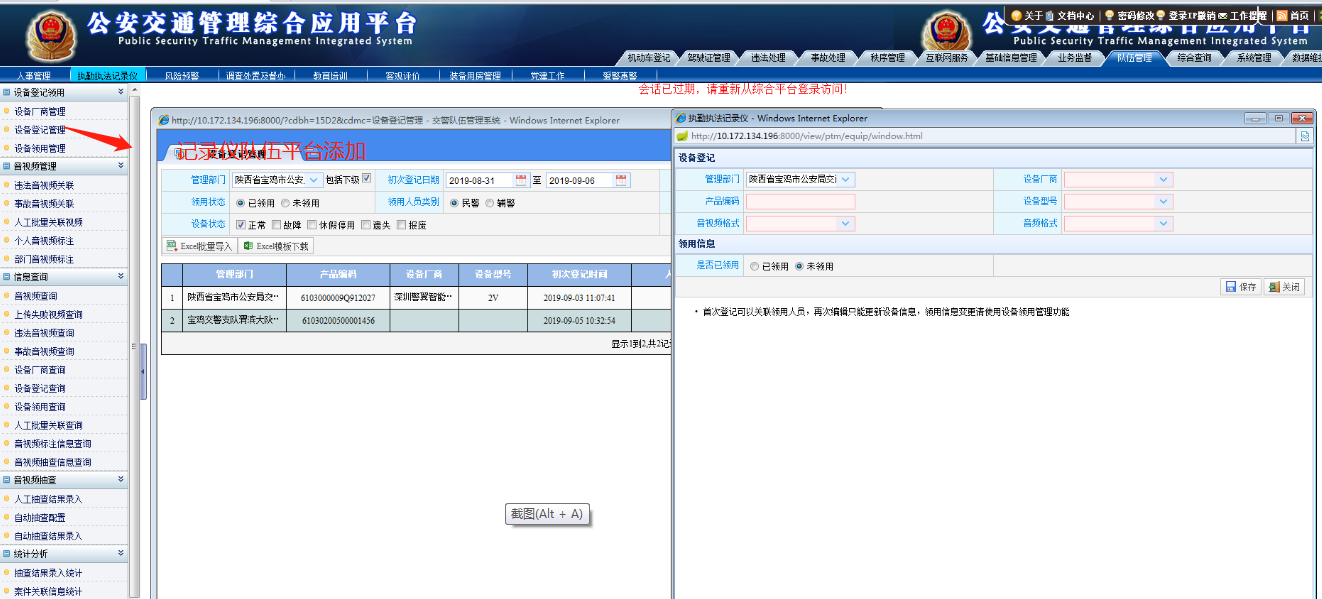

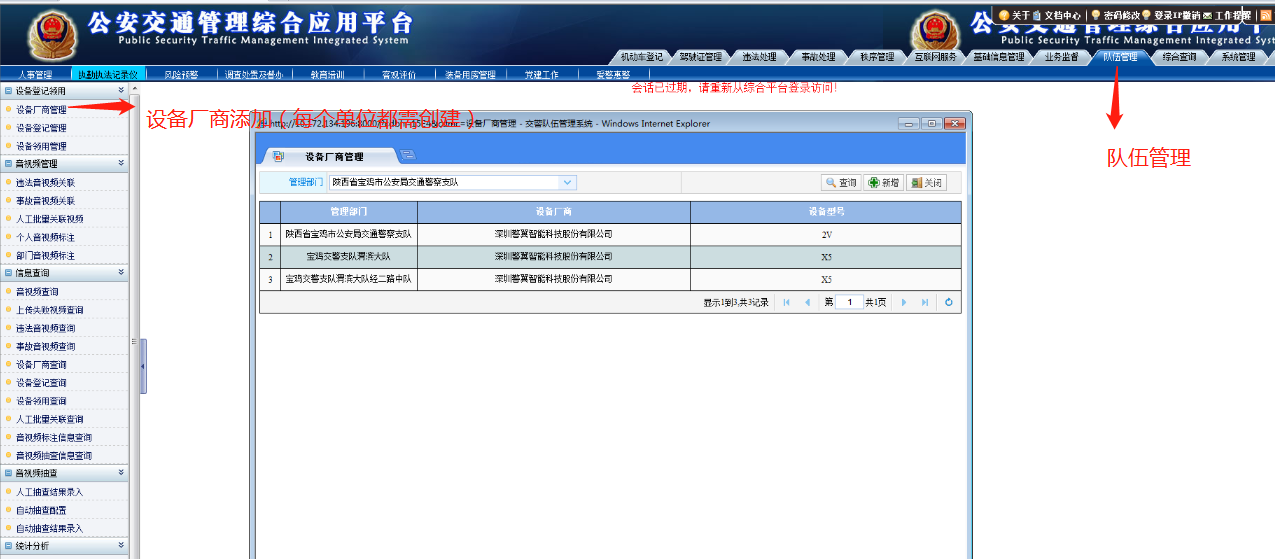

图 3-13 添加设备厂商
图 3-14 添加记录仪

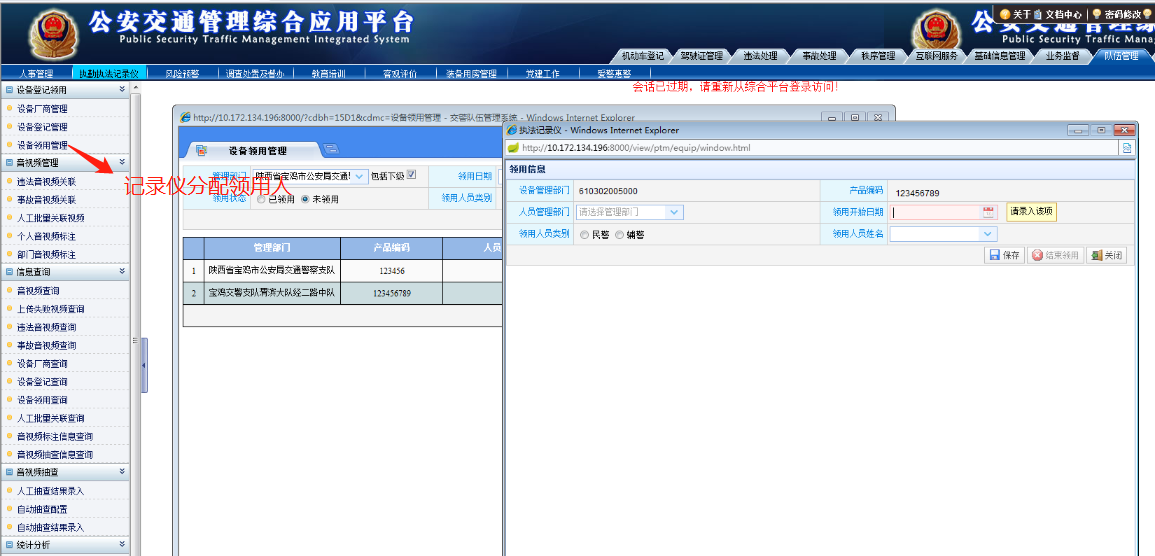

图 3-15 分配领用人

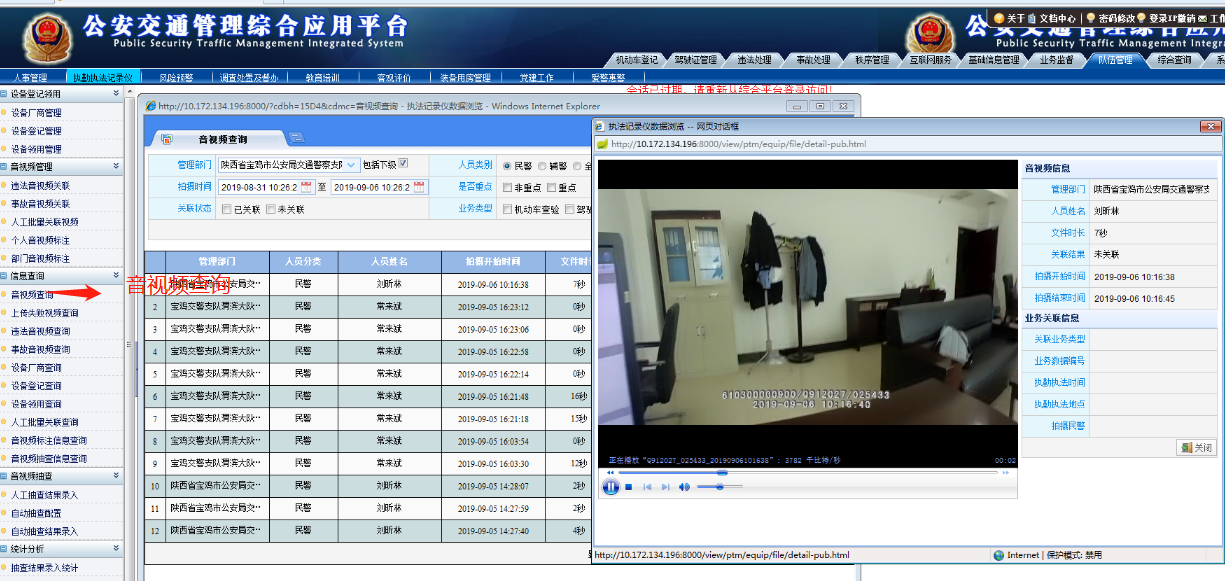

图 3-16 查询播放执法音视频文件

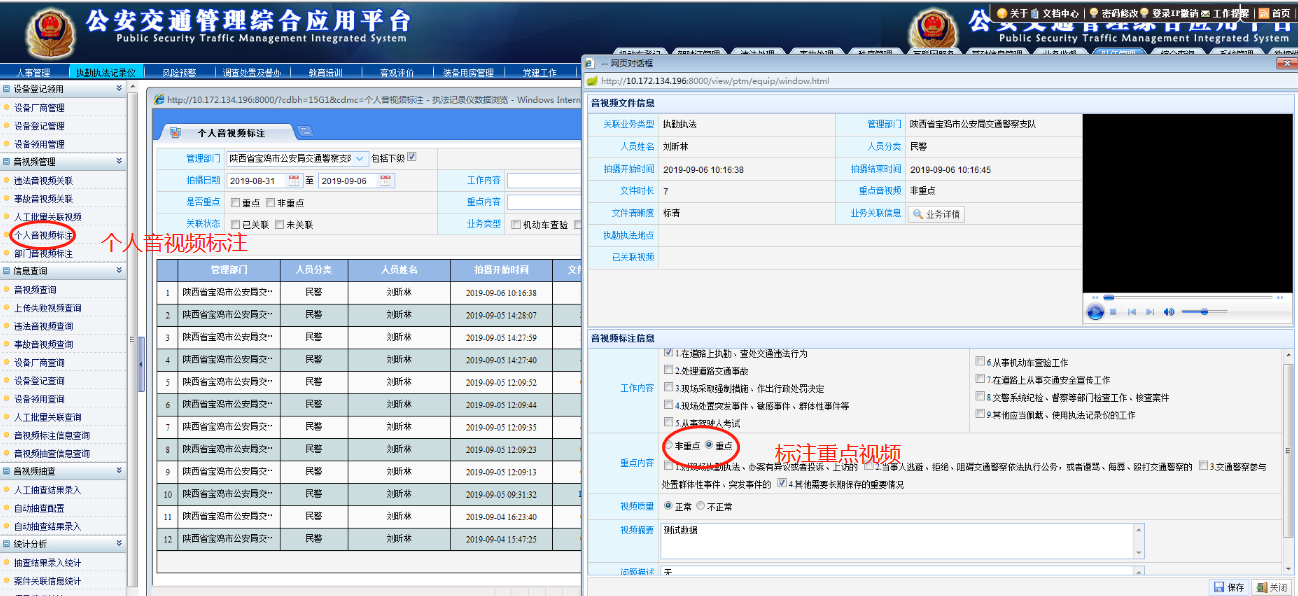

图 3-17 标注重点视频

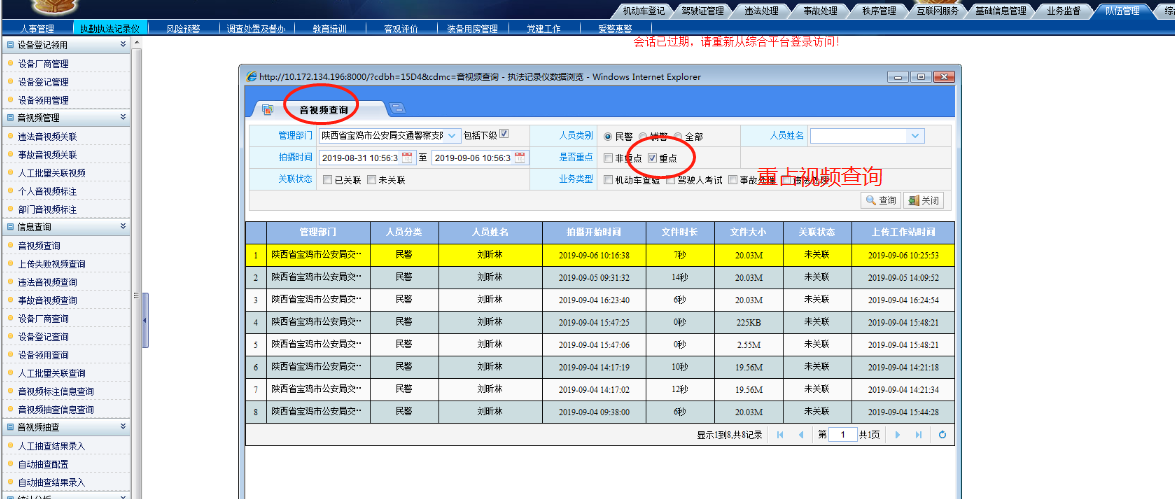

图 3-18 查询重点视频

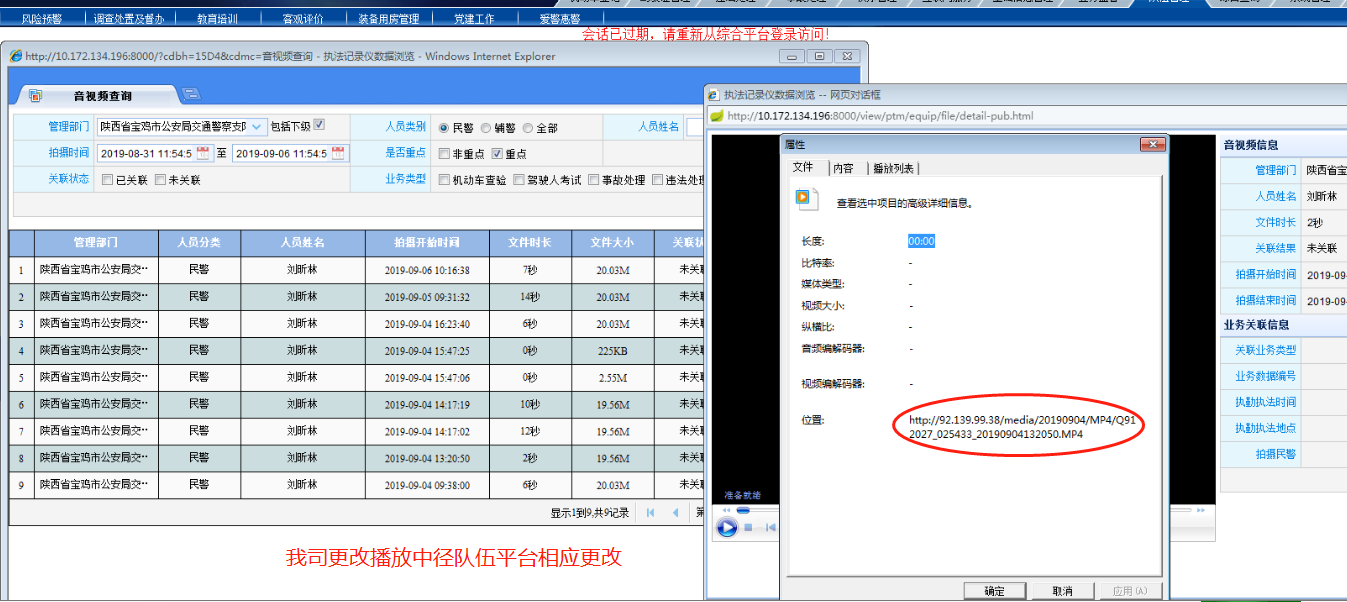

图 3-19 同步执法音视频文件播放路径

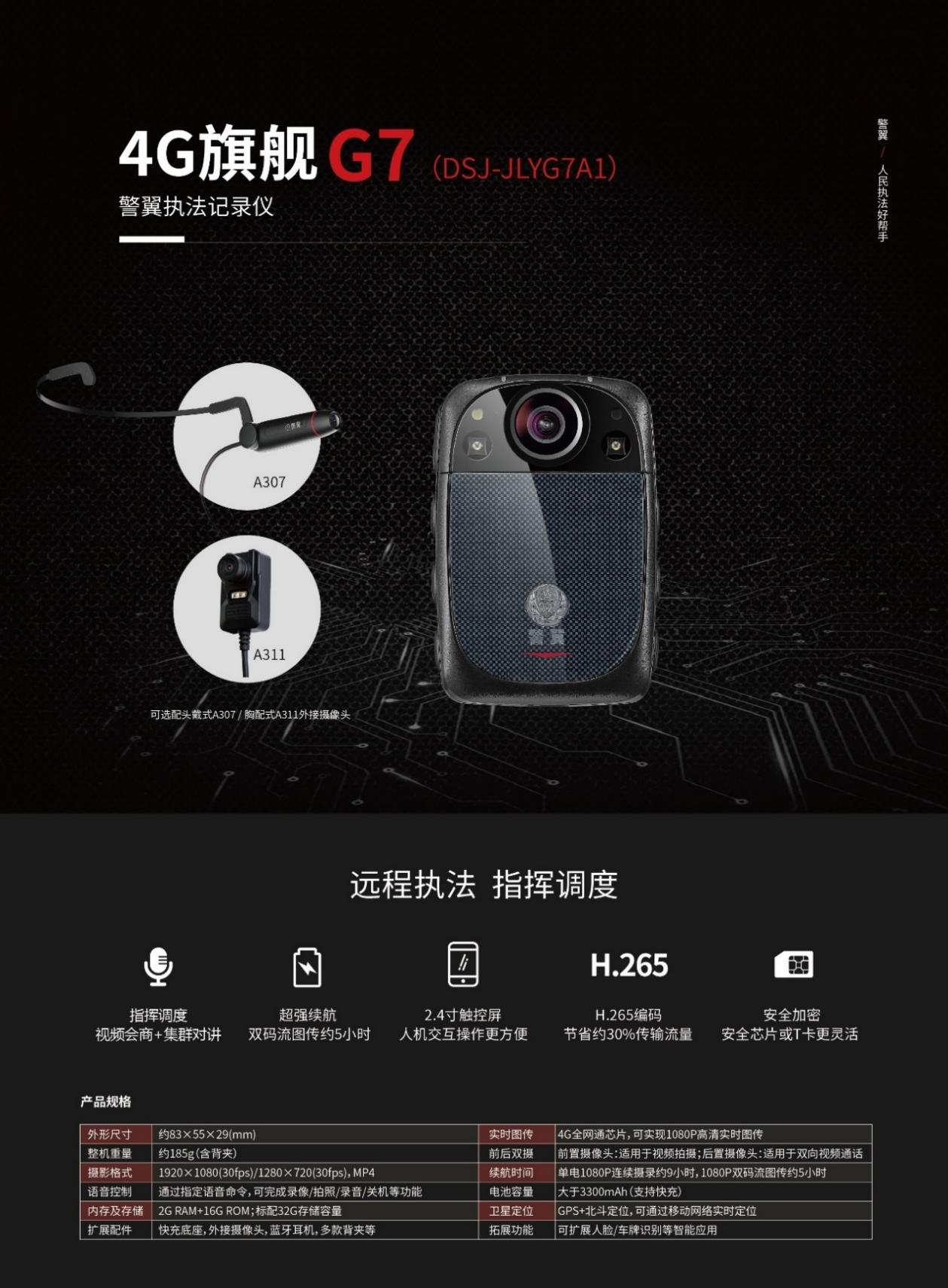

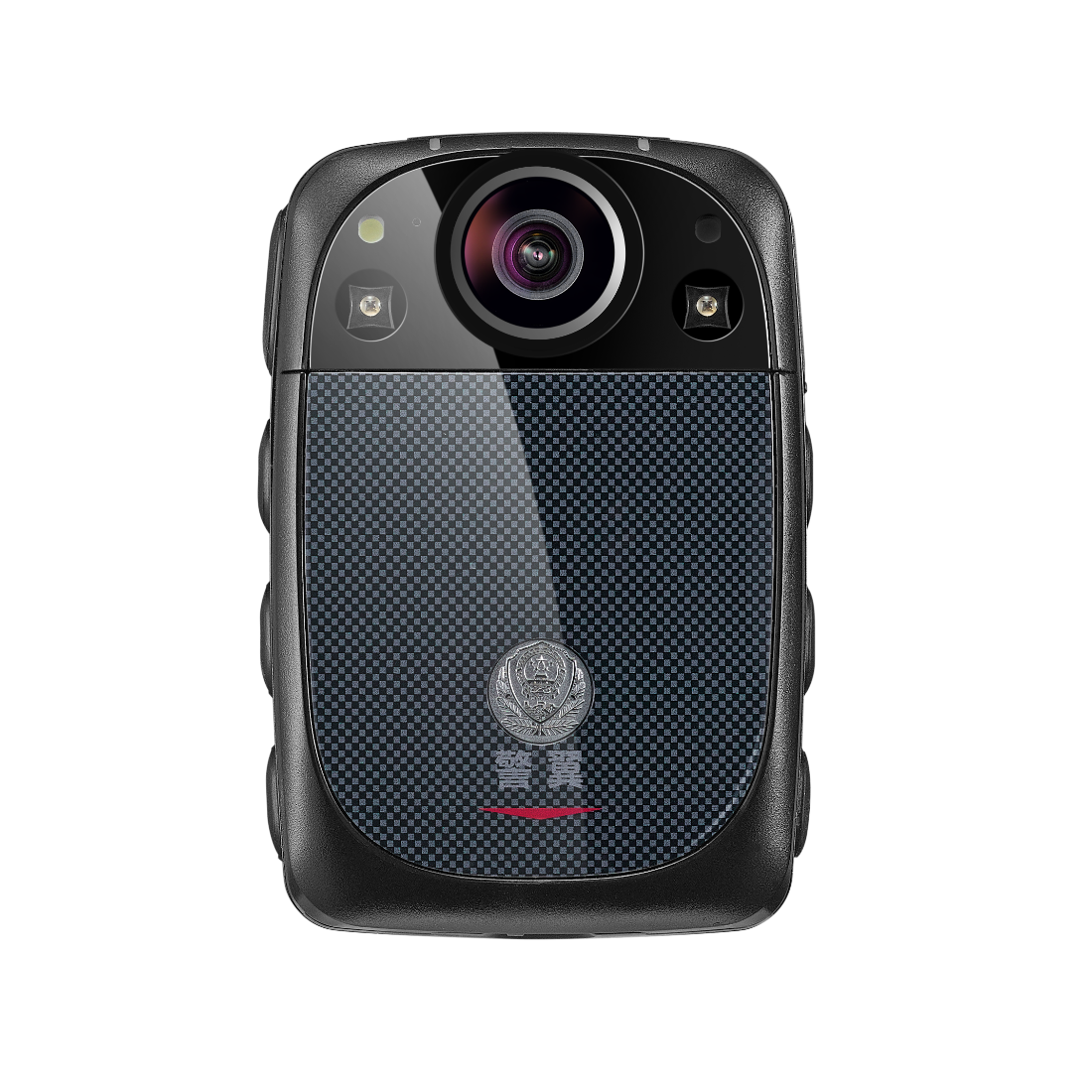

图 4-1 警翼4G执法记录仪（G7）
DSJ-JLYG7A1执法记录仪是一款超长续航的4G执法记录仪，全面符合2015新行标的要求，除具备传统记录仪的基本功能外，该产品还具备H.265高效压缩、2.4寸大屏触控等功能优点。
DSJ-JLYG7A1执法记录仪内置摄像头、红外灯、白光灯、拾音器、扬声器、液晶触摸屏及可更换存储介质，具有1个TP-C接口，正面贴有金属警徽徽标，产品外形图如图4-2所示。

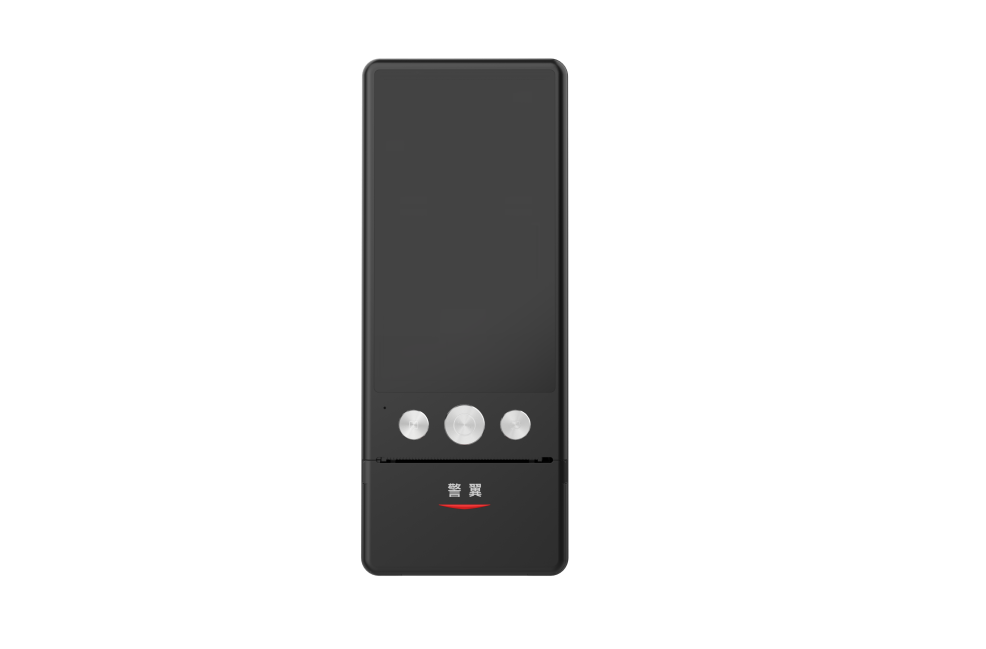

图 4-2 G7产品外形图
l 超强续航
l 2.4寸大屏触控
l H.265+双码流
l TF卡+芯片双加密
图 4-3 G7面板介绍
表 4-1 G7按键及接口定义
按键 | 定义 |
电源键 | 长按3s执行开关机 |
短按执行唤醒 / 灭屏 | |
标记键 | 短按标记重点文件 |
长按上传紧急告警 | |
录像键 | 按一下进行录像 |
录音键 | 按一下执行录音 |
拍照键 | 按一下执行拍照 |
返回键 | 按M键返回上级菜单 |
PTT键 | 按住进行语音对讲 |
表 4-2 G7提示灯定义
功能 | 状态指示灯 | 充电指示灯 |
待机 | 绿灯长亮 | / |
录像 | 红灯闪烁 | / |
拍照 | / | / |
录音 | 黄灯闪烁 | / |
充电 | 绿灯长亮 | 红灯长亮 |
表 4-3 G7功能描述表
序号 | 功能 | 功能介绍 |
1 | 摄录功能 | 摄录过程中可单键抓拍照片，不影响正常的摄录 |
2 | 字符叠加 | 在录制的视频和所拍照片中自动叠加信息，如：时间、日期、使用人编号、GPS位置信息 |
3 | 浏览、检索和回放 | 具有以时间轴等方式浏览、检索和回放本机存储的视频、音频、照片等信息的功能 |
4 | 指挥调度平台对接 | 支持 |
5 | 其他调度平台对接 | 支持与国标28181等协议的平台对接 |
6 | 无线传输 | 支持全网通4G网络与调度平台交互音视频数据，并自动存储； |
8 | 视频通话 | 支持 |
9 | 全球定位系统 | 支持GPS+北斗混合定位 |
10 | 显示指示功能 | 执法记录仪能显示电池电量、充电状态、系统时间和存储余量等信息；开机、录音、摄录状态应有明显的指示灯，开机状态指示为绿色摄录状态指示为红色，录音状态指示为黄色 |
11 | 时间校正功能 | 支持连接单机管理软件设置本机时间 也可通过GPS定位服务器获取服务器实时时间 |
12 | 异常报警 | 具有电池欠压、存储溢出报警功能，本机会以声音或文字提示 |
13 | 数据完整性 | 存储的数据不被本机或未经授权的上位机删除和覆盖 执法记录仪在出现异常问题时能重启，重启后已保存的数据不会丢失或损坏 |
14 | 日志记录 | 能对设备的运行状态及操作进行日志记录，记录开/关机时间、摄录时间、录音时间和照相等操作。日志的读取和清除只能通过单机管理软件操作完成 |
15 | 专用管理软件 | A. 分级管理及授权认证； B. 对系统时间、密码设置等基本参数进行设置； C. 对执法记录仪内记录的文件进行下载、删除和查询； D. 能根据执法记录仪编号、信息、时间等要素进行分类存储和检索； E. 具有文件批量导出功能； F. 支持对平台参数的设置，例如IP地址、端口、部门密钥等 |
16 | 外接设备 | 耳机、外接摄像头、充电底座 |
表 4-4 G7性能参数表
序号 | 类别 | 具体描述 | 备注 |
1 | CPU | MSM8953，64位8核，主频2.0GHz | |
2 | 外观尺寸 | 82.9mm*55.2mm*30.1mm | |
3 | 重量 | 187g（含背夹） | |
4 | 防护等级 | IP68（水深1米，持续2h） | 可在水中更换电池 |
5 | 防摔高度 | 2米30次 | |
6 | 按键 | 7颗实体按键（电源键、M键、录音键、重点标记键、拍照键、录像键，PTT键） | |
7 | 使用环境 | 温度-30℃至50℃；湿度小于90% | |
8 | 视频输入 | 主摄像头2304*1296/1920*1080/1280*720/848*480分辨率，30帧 | |
9 | 水平视场角 | 所有分辨率下110° | |
10 | 编码格式 | H.264/H.265 | |
11 | 畸变 | 小于15% | |
12 | 视频格式 | MP4 | |
13 | 视频网传 | 支持1080P/720P/480P网传 | |
14 | 环境光感应 | 支持 | 可自动切换红外夜视 |
15 | 红外夜视 | 支持 | 支持自动切换 |
16 | 红外灯 | 2颗大功率红外灯 | |
17 | 白光灯 | 支持 | |
18 | 夜视距离 | 7米看清人体轮廓、3米看清人脸 | |
19 | 网络类型/频段 | GSM：900/1800 TDS：band34/39 | 国内4G全网通（海外频段需定制主板）
|
WCDMA：band 1/5/8 CDMA：BC0 | |||
FDD-LTE：band 1/3/5/8 | |||
TDD-LTE：band 38/39/40/41 | |||
20 | 内存 | 2GB（DDR3）+16GB（EMMC） | |
21 | 存储 | 标配32G，最大支持128G | |
22 | 屏幕 | 液晶尺寸：2.4英寸 | |
分辨率：320*240 | |||
最大亮度：421cd/m² | |||
黑白场测试：400:1 | |||
23 | 触摸屏 | 支持 | 电容屏 |
24 | 主摄像头 | 照片像素：4000万 | |
对焦方式：定焦 | |||
25 | 副摄像头 | 像素：5M | 用于可视对讲 |
对焦方式：自动对焦 | |||
26 | NFC | 支持 | |
27 | 喇叭 | 2030喇叭 | |
28 | 指示灯 | 支持，绿色，黄色、红色三色 | 双灯孔3颗LED灯 |
29 | 蓝牙 | 支持 | BT4.0 |
30 | 卫星定位 | 支持 | 支持GPS+北斗混合定位 |
31 | WIFI | 支持802.11 b/g/n | |
32 | 传感器 | 光传感器 -- 支持 | |
加速度传感器 -- 支持 | |||
33 | 加密芯片 | 支持（选配） | 信大捷安 |
“双卡槽”设计（Nano SIM卡+安全TF卡） | |||
34 | 接口 | Type-C | 支持充电、数据传输、外接USB耳机、外接USB摄像头 |
35 | 小电池 | 支持，更换电池5min不断电 | |
36 | 快速充电 | 支持，5V/2A | |
37 | 充电时间 | 小于2.5小时 | |
38 | 开机时间 | 25.5秒 | |
39 | 电池 | 3450mAh，可拆卸电池 | |
40 | 续航时间 | ≥18小时（1080P条件下） | |
41 | 低温续航 | ≥8小时（-30°C条件下） | |
42 | 图传时间 | ≥13小时（1080P条件下） | |
43 | 其他功能 | 语音操控、语音对讲、视频通话、远程升级、一键告警 |

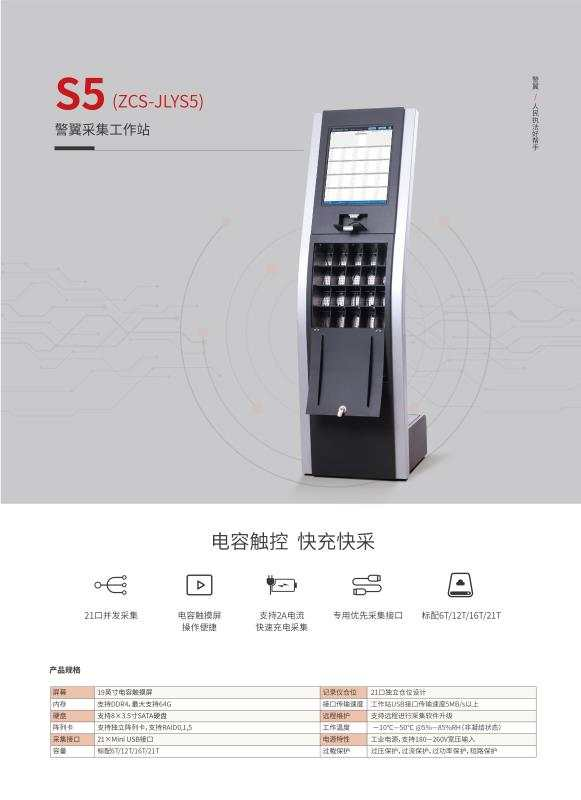

图 4-4 警翼采集工作站（S5）
l 支持21口并发采集，适合不同规模基层用户单位。
l 授权设备识别:可自动识别接入设备,非授权设备无法接入。
l 多线程采集:可支持多台执法记录仪同时采集,并自动分类存储。
l 视频转换功能：能将采集后的视频文件转换为流媒体数据，方便网络点播。
l 时钟同步功能:可校正接入设备时间实现时钟同步。
l 屏幕位置对应：物理摆放位置实时显现，避免错拿。
l 优先接口：为需要紧急处理的记录仪开辟VIP通道，优先采集、优先上传。
l 热点视频：热点视频自动判断、自动存档、自动上传。
表 4-5 警翼采集工作站S5性能参数表
项目 | 描述 | 规格 |
显示特征 | 屏幕 | 19寸电容触摸屏 |
屏幕分辨率 | 1080*1280 | |
主板 | 型号 | IBM36JY |
RAID | RAID0, RAID1, RAID5 | |
内存插槽 | 4个,最大支持32G | |
PCIE插槽 | 1个PCIE X16插槽 + 1个M.2插槽 | |
SATA接口 | 10个SATA3.0 | |
其他接口 | 2个RJ45网口 + 1个COM口 | |
性能配置 | 芯片组 | Intel H270芯片组，支持LGA 1151，支持Intel I系列第6代处理器 |
CPU | Intel 赛扬双核 G3900，主频2.8GHz | |
内存 | 4GB DDR4 1600/1333/1066 MHz | |
硬盘 | 标配6TB，4T存储、2T备份, SATA监控级, RAID5,最大支持48T | |
硬盘盘位 | 最大支持8个3.5寸硬盘盘位 | |
阵列卡 | 火箭HighPoint2640 2-4块硬盘 火箭HighPoint2720 5-8块硬盘 | |
电源 | 电源特性 | 180~260V AC/50~60Hz |
50W（待机状态） 350W（标配，2-4块硬盘，） 500W（选配，5-8块硬盘，） | ||
过载保护 | 过压保护，过流保护，过功率保护，短路保护 | |
操作系统 | 操作系统 | 支持Windows 7/Windows 8/ Linux |
I/O接口 | 采集充电接口 | Mini USB 3.0 *21（含1优先接口），伸缩式USB数据线 |
充电电流1000mA | ||
调试接口 | USB 3.0调试口*2 | |
网口 | Intel RJ45 千兆网络接口 | |
电源接口 | 机箱电源220V接口 | |
记录仪仓位 | 卡槽设计 | 舱位式坞舱设计 |
环境测试 | 可靠性 | MTBF≥50000h |
工作温度 | -10℃～50℃表面空气流动 | |
存储温度 | -20℃～60℃ | |
存储湿度 | 95% @40℃, 无凝露 | |
物理特征 | 尺寸 | 416mm*465mm*1557mm |
材料 | 工业冷轧钢板 | |
重量 | 56kg（标配） | |
颜色 | 银灰色 |
表 4-6 警翼采集工作站功能参数表
功能项 | 详细要求 | |
硬件特性 | 硬件结构 | 一体化结构，采用采用高可靠性、高性能工业级配件，支持7*24不间断无故障稳定运行。 |
屏幕性能 | 10寸及以上触摸屏/非触摸屏可选 | |
接口数量 | 8、16、21及以上接口可选 | |
数据接口 | Mini USB接口，可同时接入不少于8个执法记录仪并同时采集，并提供2个USB接口用于数据导出和外接设备。 | |
存储容量 | 配置磁盘阵列（RAID）后支持2T~24T可选 | |
电源配置 | 采用具有保护功能的电源，具有OVP过压保护、OCP过流保护、OTP过温保护，SCP短路保护与过载保护。 | |
设备安全性 | 设备的安全防范报警设备的绝缘电阻、抗电强度和泄漏电流均要符合公安部警用电子产品的检测要求。 | |
卡槽设计 | 舱位式坞舱设计 | |
环境温度 | -10℃至60℃ | |
工作电压 | 220V | |
充电功能 | 支持采集记录仪执法数据的同时为设备充电 | |
兼容特性 | 支持连接符合公安部《单警执法视音频记录仪》标准的各种品牌、各种型号的执法记录仪设备。 | |
数据采集 | 状态显示 | 可在屏幕上显示空间占用、采集状态、充电状态、上传状态和排队信息 |
优先接口 | 预留专门接口，记录仪接入后优先采集、优先上传 | |
屏幕位置对应 | 屏幕可显示接入设备所属人员姓名、警号、单位等信息，显现位置与实际接入物理位置对照，避免错拿 | |
数据导入 | 记录仪接入采集工作站会自动识别并将记录仪内数据拷贝及分类存储 | |
拷贝完毕后工作站自动将记录仪内资料删除清空 | ||
断点续采：在采集记录仪数据的过程中，如出现断电、或记录仪拔出等异常而中断采集时，在恢复正常，或记录仪重新接入时，自动于断点处开始继续采集记录仪的数据 | ||
索引自动生成：可根据记录仪内的用户ID信息及时间等外围条件以及系统事先设定，生成执法视音频索引文件，索引文件信息包含且不限于：设备编号、警员姓名、警号、单位名称、编号、拍摄时间、采集时间、日志等 | ||
索引自动上传：自动将生成的索引文件上传至服务器数据库中共用户查询调阅 | ||
数据传输 | 可通过网络向服务器上传文件索引、经标注的重点文件、原始视频文件和经压缩后的流媒体文件等 | |
断点续传：在数据上传服务器的过程中，如出现断电、断网等异常而中断时，在恢复正常后，自动于断点处开始继续上传数据 | ||
媒体文件和数据信息能分别传送至不同的服务器 | ||
媒体文件和数据信息统一传送至一台服务器 | ||
上传策略 | 系统策略支持在指定时间段内上传文件，进行上传带宽控制，可设定并发上传文件数量，以提高上传效率 | |
流媒体转换 | 可通过设置转换文件格式和质量将导入的视频文件转换为体积更小的流媒体格式，便于在网络环境较差的情况下点播，以及减少文件上传和播放时对网络带宽的占用。 | |
重要视频自动上传 | 通过记录仪或管理系统标注为重要的视频，会自动上传至指定服务器存储实现永久性或长期保存。 | |
热点视频自动上传 | 通过系统管理软件自动标记的热点视频（2小时内点播超过10次）自动上传至服务器 | |
多设备同时工作 | 支持不少于16个执法记录仪同时接入工作，如：自动充电、数据导入、数据导出、数据查看等。 | |
数据管理 | 数据管理 | 在采集工作站上可以对对执法记录仪中的数据文件在采集站上进行导入、导出、查询、删除、播放、信息标注、设备保存时间等操作 |
权限管理 | 采集站上的用户通过帐号密码登录后，对数据的查看、删除、导出等操作权限，须遵守执法记录仪数据安全管理系统制定的策略，非授权用户均无法操作存储在采集站上的执法记录仪数据。 | |
随采随看 | 支持根据记录日期时间、警员编号、警员姓名、文件类型、视频质量等多重条件进行检索，检索出来的文件以缩略图形式展现，已经采集的数据可以及时观看，而无需全部采集完才能观看，并能相应显示视频的信息，包括部门、拍摄人、拍摄时间、文件时长和大小、媒体质量等。 | |
数据导出 | 仅能从专用的数据导出端口进行导出操作，数据导入端口不能进行导出操作，具备权限的用户可以把权限内的数据导出到特定的存储设备上，导出数据包含完整的信息。 | |
数据存储 | 根据系统策略配置，支持根据不同的文件级别针对某类或某个文件设置不同的保存期限，根据保存期限和存储空间限制，到期自动清理和删除 | |
可将已导入的文件按拍摄日期、时间、编号、文件类型等特性进行分类存储。 | ||
采集设备可根据系统策略设定的上传模式，实现数据文件的本地存储（分布式）、服务器集中存储（集中式）或重要视频集中存储（混合式） | ||
视频点播 | 可接受公安内网内授权用户的远程原始视频点播 | |
可接受公安内网内授权用户的远程流媒体点播 | ||
设备管理 | 自动充电 | 对接入采集站的执法记录仪设备自动充电，并自动识别记录仪电量信息 |
自动校时 | 工作站可自动向授时服务器获取获取正确时间，并向接入的执法记录进行授时 | |
冗余备份 | 支持RAID1、RAID5存储模式 | |
设备信息管理 | 支持配置采集站的相关信息，如设备编号、所属单位部门、IP地址、负责人、设备放置地点、联系方式等，并可在系统管理软件中显示和修改。 | |
存储空间管理 | 可在采集站上显示本地存储总空间、已用空间和可用空间，当采集站可用存储空间低于设定阈值时，系统自动发出报警。 | |
设备状态管理 | 支持自动采集采集站的授权状态、连接状态、CPU状态、内存状态、磁盘状态、网络状态、IP地址等信息并同步到后台管理系统进行管理 | |
安全管理 | 自我保护 | 采集工作站在没有任何触摸的情况下会屏保，有人操作时再退出屏保 |
采用身份安全认证机制；具有用户密码安全策略及密码错误锁定机制，不同用户级别具有不同的操作权限。采集站程序具备自动修复功能，即使程序被恶意攻击，也会自动启动和恢复。 | ||
故障报警 | 当采集工作站设备产生网络中断、存储器溢出等异常情况时，3s内在本地同时发出可听和可见报警指示 | |
采集工作站检测到阵列硬盘出现故障时，发出声光报警提示 | ||
数据安全防护 | 非授权用户均无法篡改、删除存储在采集站上的执法记录仪数据。 | |
统计功能 | 通过管理服务器可对上传的视频总时长、接入采集站的总数量、创建用户的总数量等方面进行统计。 | |
日志审计 | 支持对采集工作站的数据导入、数据导出、数据删除、数据查看等操作的日志审计。用户在管理系统服务器的操作日志，如登入、添加\删除用户、删除采集站等均有日志审计，管理员可根据不同的单位、警员、操作类型、操作时间等多重条件进行检索和查看。 | |
工作站安全 | 为保证执法仪视频数据合规接入公安网以及数据的安全性，采集工作站，需安装通过公安部和国家保密局认证的安全主机监控与审计软件 | |
监控与审计 | 集中管理：执法记录仪后台管理系统可对全网所有的采集工作站进行安全管控，工作站的用户均无法修改安全策略。系统支持多级管理，上级管理员可管理下级服务器，并可设置管理员管理范围 | |
可维护性 | 远程配置和维护 | 可通过后台管理软件对采集站软件参数及策略进行远程配置 |
采集站支持通过网络远程维护进行快速故障处理 | ||
软件升级 | 支持手动/自动更新采集站程序至最新版本 | |
信息推送 | 可接收后台管理重要通知并在屏幕显现 | |
系统扩容 | 支持系统平滑升级扩容，且升级扩容后原有系统数据可以正常使用 | |
快速排查酒检仪（下文称快排仪），是一种酒精气体计量设备，采用燃料电池电化学酒精传感器，无需吹嘴，对人体呼出气体中的酒精物质反应，从而快速得出气体酒精含量大致结果。交通指挥棒式外型设计，在夜间可用作交通指挥、拦截车辆。
A3发光体通体为白色，开机后可切换红色常亮、频闪及红白交替闪模式，发光体背部白色照明符合握持习惯，测试过程进气口环形柔光提示；具备连续快速排查、测试语音提示、测试结果语音播报及阈值震动，语音，闪灯告警功能；升级16mm专业酒检仪规格的酒精传感器，稳定性、灵敏度与寿命均有提升；另外还具备联网传输、卫星定位功能，测试数据实时上传，通过平台可与专业酒检仪与记录仪联动执法，执法数据自动匹配关联。

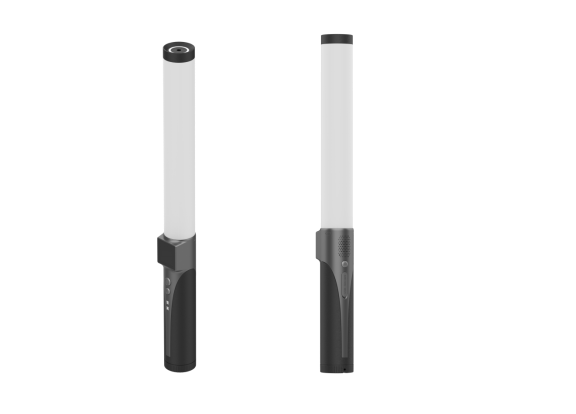

图 4-5 A3产品外形图
l 16mm酒检模块
l 稳定、灵敏、寿命长
l 4G全网通，检测数据实时长传
l 卫星定位
l 联动执法，关联酒检仪与记录仪*

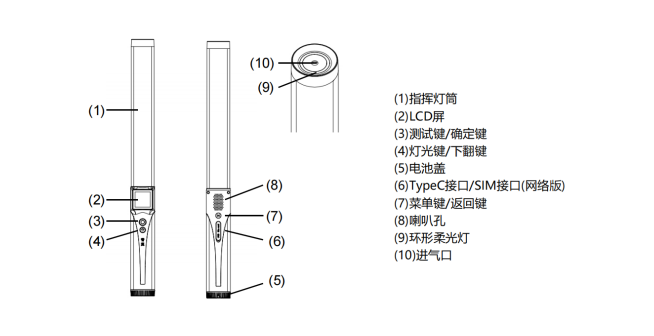

图 4-6 A3面板介绍
表 4-7 A3按键及接口定义
序号 | 按键名称 | 功能描述 |
1 | 测试键 | 关机状态：长按开机 开机状态：短按开始测试 非测试状态：长按关机 菜单模式：短按确定选择 |
2 | 灯光键 | 开机状态：短按切换指挥棒闪灯方式，红色常亮、红白闪烁，长按2秒白色照明 菜单模式：短按下翻，长按快速下翻 |
3 | 菜单键 | 开机状态：长按进入菜单模式 菜单模式：短按返回 |
表 4-8 A3提示灯定义
序号 | 操作 | 语音提示 |
1 | 短按测试键 | “开始测试，请吹气” |
2 | 测试结束 | “您已饮酒，请配合进一步测试”或“未饮酒，谢谢配合” |
3 | 开机 | 归零中，请稍后 |
开机自动归零后，进入等待测试状态，短按测试键将会进行语音提示，然后开始抽气取样，默认5秒后显示测试结果，测试记录保存在本地。若网络版设定好平台信息，将立即上传至平台。

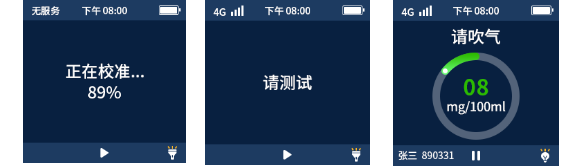

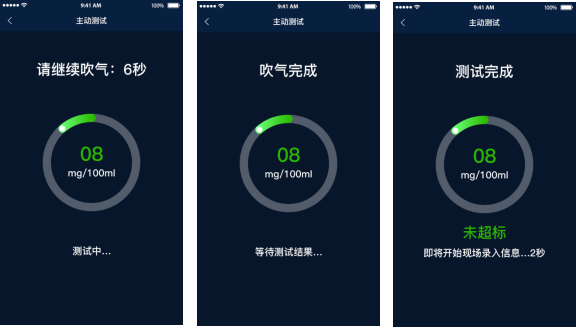

图 4-7 快排功能界面

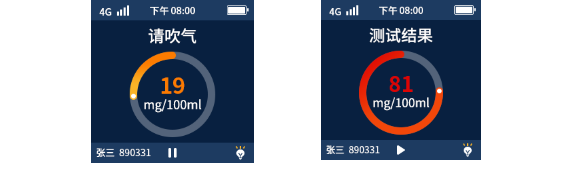

测试结果超过设定阈值（菜单可设置，默认20mg/100ml），结果显示界面使用不同颜色显示，同时指挥棒灯光将会持续闪烁。
图 4-8 告警功能界面
开机状态下，通过灯光键可以切换常亮模式、频闪模式、交替闪模式，长按2秒开启照明模式。
测试记录可以通过PC软件导出
A3支持NB物联网卡，在4G网络覆盖下可进行数据通讯，测试结束支持自动上传平台。
当供电电压低于快排仪规定的低电压报警限值时，快排仪能发出报警信号。
连续测量不少于500次。
具有复零功能，在基准测试条件下当通以80 mg/100ml（BAC）的乙醇气体时快排仪恢复时间不大于10秒。
测量结果可以用“有酒精”或“无酒精”来表示，也可以用数值来表示。
出厂检验时快排仪的准确性符合表4-9的要求。
表 4-9 快排仪准确性参数表
快排仪与模拟装置出气口之间距离（cm） | 吹气时间（秒） | 标准酒精气体浓度 C/(mg/100ml，BAC) | 测量结果允许误差 (mg/100ml，BAC) |
5 | 5 | 20 | ±10 |
快排仪的灵敏度符合表4-10的要求。
表 4-10 快排仪灵敏度参数表
快排仪与模拟装置出气口之间距离（cm） | 吹气时间（秒） | 标准酒精气体浓度 C/(mg/100ml BAC) | 测量结果 |
5 | 5 | 5 | 有酒精或读数为大于等于1mg/100ml |
5 | 5 | 0 | 无酒精或读数为0mg/100ml |
快排仪的测量结果能存储并生成与快排仪对应的唯一顺序号，快排仪的存储空间能存储至少10000条测量结果，存储的测量结果不能被人为删改。
快排仪的测量范围满足0-100mg/100ml，BAC。
快排仪分辨率为1mg/100ml。
在对0mg/L的乙醇气体进行两次测试之间，注入一次20mg/L的乙醇气体，快排仪的两次低浓度的测量结果均为无酒精或0mg/L。
排查酒检仪具有饮酒驾驶提示功能，当检测到被测人饮酒时，除数字显示结果外还有振动、灯光、语音等辅助提示。
快排仪在40℃时，能正常工作。
快排仪在0℃时，能正常工作。
使用北斗卫星导航定位，并满足定位模块确定的地理位置与实际位置的偏差不大于 15m，位置更新频率不低于1Hz。
快排仪与酒检仪、记录仪联动，都需要搭配酒检数据管理平台实现，当快排仪A3测试出可疑数值上传平台，平台判断测试结果向酒检仪告警，酒检仪接收告警过来处理，同时触发当前用户的记录仪开启录像，测试结束将会自动关联相关的证据。
表 4-11 A3性能参数表
序号 | 项目 | 规格描述 |
1 | 传感器 | 16mm燃料电池型 |
2 | 显示屏 | 1.3英寸LCD屏 |
3 | 量程 | 0~120mg/100ml |
4 | 分辨力 | 1mg/100ml |
5 | 测试时间 | 1~15秒可调，默认5秒 |
6 | 清零时间 | 无酒精无间隔，高浓度3~5秒 |
7 | 抽气方式 | 连续泵吸 |
8 | 抽气量 | ＞0.6L/min |
9 | 数据接口 | Type-C接口 |
10 | 电池 | 可更换电池，18650 2600mAh，更换电池24小时内保持设备时间 |
11 | 工作时间 | 连续测试＞500次 |
12 | 充电方式 | 外接适配器，5V 2A |
13 | 充电时间 | ≤2.5小时 |
14 | 外形尺寸 | 400*φ40mm |
15 | 重量 | ≤300g |
呼出气体酒精含量检测仪E300（下文称酒检仪），是一种酒精气体计量设备，采用燃料电池电化学酒精传感器，通过一次性吹嘴采样人体呼出气体，与酒精物质反应，精确测试气体酒精含量。
E300符合GB/T 21254-2017与JJF 1785-2019呼出气体酒精含量检测仪形式评级大纲要求，出厂配置最新计量检定证书。使用高通处理器，搭载深度定制化酒检APP，采用5.0英寸屏幕，内置一体式打印机，6000mAh大电池，自带一颗摄像头，酒检过程自动录像保存，支持4G全网通、卫星定位，检测数据实时上传至后台，自动关联视频数据。
图 4-9 E300产品外形图
l 外观设计轻时尚、轻工业(简单简洁轻薄)，有颜值
l 酒检全程视音频记录（1080P/25fps）
l 4G联网后台，快排联动告警，记录仪联动录像
l 被测人信息快速录入，OCR识别(身份证/驾驶证/车牌)，便捷输入法
l 自动温度补偿，低温检测更精确
表 4-12 E300按键及接口定义
序号 | 按键名称 | 功能描述 |
1 | 开关键 | 关机状态：长按开机 开机状态：短按熄屏 熄屏待机状态：短按亮屏 非测试状态：长按关机 |
2 | 测试键 | 开机状态：短按进入主动测试模式 |
3 | 返回键 | 返回上一步操作 |
4 | 菜单键 | 查看测试数据 |
表 4-13 E300提示音定义
序号 | 操作 | 语音提示 |
1 | 短按测试键 | “请吹气” |
2 | 测试结束 | “您已饮酒，XXXmg/100ml”或“未饮酒，谢谢配合” |
不管有没有吹管都可以进行快速测试，需要对准进气口吹气达到采样压力。
必须使用吹管进行测试，界面显示吹气进度，未达测量要求将会提示吹气失败。
图 4-10 主动模式界面
用户设置（添加、删除）、系统设置、维护模式、工厂模式。
测试记录可以通过PC软件导出。
网络版支持4G全网通，在4G网络覆盖下可进行数据通讯，测试结束支持上传平台。
当供电电压低于酒检仪规定的低电压报警限值时，酒检仪能发出报警信号。
能连续测量不少于200次。
具有复零功能，在基准测试条件下当通以80 mg/100ml（BAC）的乙醇气体时快排仪恢复时间不大于10秒。
酒检仪的测量结果能存储并生成与酒检仪对应的唯一顺序号，酒检仪的存储空间能存储至少10000条测量结果，存储的测量结果不能被人为删改。
酒检仪的测量范围满足0-100mg/100ml，BAC。
酒检仪分辨率为1mg/100ml。
在对0mg/L的乙醇气体进行两次测试之间，注入一次20mg/L的乙醇气体，快排仪的两次低浓度的测量结果均为无酒精或0mg/L。
酒检仪具有饮酒驾驶提示功能，当检测到被测人饮酒时，除数字显示结果外还有语音提示。
酒检仪在40℃时，能正常工作。
酒检仪在0℃时，能正常工作。
使用北斗卫星导航定位，并满足定位模块确定的地理位置与实际位置的偏差不大于 15m，位置更新频率不低于1Hz。
酒检仪与快排仪、记录仪联动，都需要搭配酒检数据管理平台实现，当网络版快排棒测试出可疑数值，应向酒检仪告警，酒检仪接收告警过来处理，同时记录仪开启录像。
表 4-14 A3性能参数表
序号 | 项目 | 规格描述 |
1 | 传感器 | 16mm燃料电池型 |
2 | 显示屏 | 5.0英寸高清屏 |
3 | 量程 | 0~2.5mg/L |
4 | 分辨率 | 1mg/100ml |
5 | 数据接口 | Type-C接口 |
6 | 打印机 | 一体式 |
7 | 电池 | 内置6000mAh电池 |
8 | 工作时间 | 连续测试＞200次 |
9 | 充电方式 | 外接适配器，5V 2A |
10 | 充电时间 | ≤3.5小时 |
11 | 外形尺寸 | ≤200*80*35mm |
12 | 重量 | ≤500g |
表 4-15 管理平台技术参数表
产品模块 | 产品功能 | 序号 | 详细描述 | |
整体功能 | 系统基本功能 | 行业标准 | 1 | 全面满足2015年新公安行业标准的各项要求，可与符合2015新行标的采集工作站和记录仪对接，可与各种警务软件平台对接。 |
管理能力 | 2 | 系统管理软件支持多任务、多级管理。 | ||
视音频编解码 | 3 | 视音频编解码采用GB/T 25724规定的编解码方式，支持H.264、H.265和MPEG-4的视频编解码方式，支持G.711、G.726、G.729、AAC和PCM的音频编解码方式。 | ||
安全保护 | 4 | 系统管理软件具有限制未经授权设备/恶意设备经由网络访问的措施。 | ||
产品指导手册 | 5 | 提供能指导用户正确安装、使用及日常维护的使用说明书，且符合GB/T 9969的规定。 | ||
兼容性 | 硬件兼容 | 6 | 系统管理软件兼容目前使用的执法记录仪和采集工作站，且系统运行稳定可靠。 | |
版本兼容 | 7 | 系统管理软件的设计满足系列化、标准化及兼容性要求，新版本软件兼容旧版本软件，支持无损保留原有数据并将原有数据迁移至新的平台。在质保期内，免费提供新版本的系统软件升级服务。 | ||
外部系统兼容 | 8 | 系统管理软件能与原单位业务系统数据对接：提供二次开发接口，可支持与其它业务系统的无缝关联和执法音视频数据共享。系统采用低耦合的分布式架构，支持多种访问协议，如FTP、HTTP等，同时具有标准 API访问接口。 | ||
售后技术支撑 | 质量体系认证 | 9 | 产品制造商通过并取得ISO9001质量体系认证 、ISO14001环境管理体系认证和职业健康管理证书(证书中涵盖范围包括单警执法视音频记录仪)，并具备加盖厂家公章的证书复印件。 | |
售后保证承诺 | 10 | 具备生产厂商关于本项目销售产品的售后服务保证承诺函。 | ||
软件开发能力 | 11 | 产品制造商具备软件开发能力，取得软件企业认定证书及后台管理软件产品登记证书，具备加盖厂家公章的认证证书复印件。 | ||
系统兼容承诺 | 12 | 产品制造商具备加盖公章的对用户单位现有设备进行完全兼容的承诺函。 | ||
系统架构及数据存储模式 | 系统架构 | 13 | 系统采用B/S架构，包含执法记录仪视音频数据综合管理基础服务、文件管理服务、数据库服务、Web服务、运维管理服务、流媒体服务、警环管理与操控服务、人脸和车牌识别与追踪服务、视频直播服务、集群对讲服务及GIS定位服务等。可与“交通综合执法管理与服务平台”进行联动，并可扩展与其他业务系统联动。 | |
存储模式 | 14 | 系统后台存储采用集群存储技术，应用模式支持集中式、分布式以及集中与分布相结合的混合模式，并支持把已有的存储系统整合到集群存储中，支持视音频文件和“数据库+WEB”分离存储。 | ||
安全审计 | 全面管控 | 15 | 系统可对全网所有的采集工作站工作状态进行全面管控，对所有接入系统的采集工作站的开机时间、存储容量等工作状态进行管理。 | |
系统管理审计 | 16 | 可以对管理员部门管理、用户管理、设备管理、系统配置等操作进行审计，支持以操作行为、用户名、时间等条件进行查询。 | ||
工作站设备审计 | 17 | 可以对管理人员或执法人员在工作站设备上的操作进行审计，包括时间、人员、操作类型等内容。 | ||
用户日志审计 | 18 | 可以对所有执法人员登陆、注销、修改/重置密码、导入/导出数据、查看数据的操作日志进行审计，支持以操作类型、用户姓名、时间等条件进行查询。 | ||
执法记录仪日志审计 | 19 | 可以对执法记录仪内部的操作日志进行审计，审计内容包括执法记录仪编号、绑定的用户及单位、操作的时间和操作的类型。 | ||
数据安全 | 20 | 任何用户无法绕过执法记录仪数据管理系统，对后台存储文件进行访问与修改；系统由统一的中心服务器管理整个集群存储系统。 | ||
性能指标 | 工作站接入数量 | 21 | 单一系统可支持同时接入4000采集工作站。 | |
用户使用量 | 22 | 单一系统可支持8万用户使用。 | ||
操作响应时间 | 23 | 不超过3秒。 | ||
首页 | 快捷入口 | 常用功能分区 | 24 | 支持常用功能的模块化展示和快捷跳转。 |
告警信号收纳 | 25 | 支持对告警信号的收纳整理和快速打开（固定在页面上层）。 | ||
下载列表 | 26 | 提供用户手册、播放器插件等资料的下载链接按钮。 | ||
公告通知 | 27 | 以列表的形式展示已发布的公告通知，支持展开公告通知详情。 | ||
调度中心 | 应急调度 | 电子地图 | 28 | 提供基于地图的基本应用，包括地图拖动、地图刷新、坐标拾取、局部放大、区域框选等。 |
设备定位 | 29 | 显示/隐藏设备持有者在地图上的定位。 | ||
视音频呼叫 | 30 | 可以从列表或地图中查找执法人员，直接发起视音频呼叫。 | ||
人脸/车牌比对 | 31 | 借助人脸/车牌快速比对功能，可以快速拉取嫌疑人身份信息，锁定嫌疑人位置，并对附近的执法人员发出调度指令。 | ||
电子栅栏 | 32 | 可以快速切换栅栏区域，针对性管理相应区域的执法人员。 | ||
集群对讲 | 固定频道 | 33 | 固定频道是固定单位下使用的频道，不可修改或删除。平台可以对频道内的在线成员发起对讲、监听或静音。 | |
临时频道 | 34 | 临时频道是临时建立使用的频道，任何单位成员都可以加入临时频道与其中的成员进行集群对讲；平台可以对频道内的在线成员发起对讲、监听或静音。 | ||
群组管理 | 固定群组 | 35 | 支持添加固定群组，以便在应急调度页对群组成员进行统一管理；固定群组只能在对讲管理模块添加。 | |
临时群组 | 36 | 支持手动选择或地图框选用户添加临时群组，并发起群组对讲。 | ||
录像回放 | 37 | 可以对直播视频进行回放查看、标注、下载等操作。 | ||
历史轨迹 | 38 | 可以在地图上回放查看用户在特定时间范围内的运动轨迹，支持对运动轨迹进行保存或删除操作。 | ||
消息推送 | 39 | 可以发送文字消息到指定的执法记录仪，执法记录仪可以对文字内容进行语音播报。 | ||
报警历史 | 报警提醒 | 40 | 可以实时接收所有执法记录仪发出的全部报警信号，并按照紧急程度将报警信号分为严重报警、中级报警和普通报警，实现调度中心的高效运作。 | |
报警记录 | 41 | 可以保存所有报警记录，支持按时间、紧急程度和报警类型查询相应的报警记录。 | ||
数据中心 | 数据管理 | 执法视音频 | 42 | 可以实时更新上传到平台的视音频文件，提供在线预览、下载、重点标记、分类管理和查看拍摄视频时的运动轨迹等功能，实现电子证据的规范化管理。 |
敏感词视频 | 43 | 借助语音识别技术，可以根据已经建好的敏感词库，将包含敏感词的视频集中到一起，方便用户查看视频中包含的敏感词。 | ||
外部媒体 | 44 | 支持从外部设备向平台导入媒体文件（多种格式的视频、音频、图片文件）。 | ||
执法归档 | 执法档案 | 45 | 可以根据执法记录仪设备编号、拍摄时间、地点等信息，自动整合具有关联性的视频、音频和图片，使其成为一份完整的执法档案；借助语音识别技术，可以自动完成执法档案关键信息的填写。 | |
警情关联 | 46 | 将电子证据（视音频、图片）与外部警综平台关联，通过查找警情，即可看到该警情下的所有媒体文件。 | ||
案件关联 | 47 | 将电子证据（视音频、图片）与外部警综平台关联，通过查找案件，即可看到该警情下的所有媒体文件。 | ||
数据抽查 | 随机抽查 | 48 | 可以随机抽查执法人员上传的媒体文件，支持对文件进行评价打分，从而规范执法行为。 | |
抽查记录 | 49 | 可以将已被评价打分的媒体文件统一汇集到抽查记录中，方便用户直观看到扣分情况。 | ||
统计分析 | 基本数据统计 | 50 | 可以统计最近一周、最近一个月或一段自定义时间范围内本单位和下级单位的执法工作量，具体统计范围包含：采集工作站个数、警员人数、执法记录仪个数、视频个数、音频个数、图片个数、重要视频个数、视频总时长、视频总容量、音频总容量、图片总容量和标注类型数量等。支持根据时间、统计类别等条件筛选数据并导出Excel表格。 | |
4G数据统计 | 51 | 可以统计最近一周、最近一个月或一段自定义时间范围内本单位和下级单位的4G记录仪使用情况，具体统计范围包含：上线台数、总台数、在线率、在线总时长、调度次数和对讲次数；支持根据时间、统计类别等条件筛选数据并导出Excel表格。 | ||
关联对比统计 | 52 | 可以统计一段自定义时间范围内本单位和下级单位的执法情况，具体统计范围包含：执法总数量、已关联总数量、关联率、警情关联数量、警情关联率、案件关联数量、案件关联率；支持根据时间、单位等条件筛选数据并导出Excel表格。 | ||
资产统计 | 53 | 可以对本单位和下级单位的资产（执法记录仪和采集工作站）状况进行汇总统计，具体统计范围包含：执法记录仪总台数与正常、报障、停用和报废的数量；配发率；采集工作站的总台数、总容量和人均可用存储容量。 | ||
趋势图 | 54 | 对最近一周、最近一个月、最近一年或一段自定义时间范围内本单位或下级单位的文件上传个数、视频时长、标注个数、标注时长和标注比率趋势进行统计分析。 | ||
趋势对比图 | 55 | 对最近一周、最近一个月或最近一年内各单位的文件上传个数和视频时长进行趋势对比。 | ||
步数统计 | 56 | 对本周、本月及一段时间内，单位用户的步数排行、步数趋势进行统计分析 | ||
执法监督 | 监督考评 | 57 | 可以协助管理层对下级单位的摄录情况进行监督考评，具体指标包括：摄录天数、摄录时长、摄录时长低于90%的天数、晚于24小时上传的文件个数、3天内未上传的文件个数、7天内未上传的文件个数、未标注文件数量和未查看文件数量等。支持按时间范围、单位范围、统计类别等条件筛选数据并导出Excel表格。 | |
预警研判 | 58 | 可以统计最近一周、最近一个月或一段自定义时间内本单位和下级单位的执法记录仪闲置情况、评价打分情况、工作站在线情况、工作站容量使用情况、文件修改情况和文件删除情况；以及用户个人的评价打分情况、文件修改情况和文件删除情况。支持导出Excel表格。 | ||
工作站在线率 | 59 | 可以根据单位、时间和统计类别统计本单位和下级单位采集工作站的总台数、上线台数、上线比率，总时长、在线时长和时长比率。统计类别分为单位和采集工作站，支持导出Excel表格。 | ||
记录仪使用率 | 60 | 可以根据单位、时间和统计类别统计本单位和下级单位记录仪的个数、拍摄时长、文件个数。统计类别分为单位和记录仪，支持导出Excel表格。 | ||
个人日报 | 61 | 可以统计本单位和下级单位警员每一天拍摄视频的时长，支持从统计表跳转到相应的视频播放页。 | ||
监督排名 | 62 | 可以统计某一时间范围内不同单位各项工作指标的排名，具体指标包括：晚于24小时上传的文件个数排名、摄录时长小于1分钟的文件个数排名、评价打分排名、标注个数排名、工作站在线率排名、记录仪使用率排名。 | ||
考勤管理 | 63 | 可以对用户上下班情况进行统计，支持Excel导出和导入，提供Excel导入模版的下载。统计内容包括警员姓名/警号、单位、考勤日期、上班时间、下班时间、上班时长等，同时支持查看考勤日摄录的文件。 | ||
同级调阅 | 同级调阅 | 64 | 提供查询、申请、查看功能，满足执法者需要调阅其它单位执法者上传的视音频文件的需求。需要时先向上级单位提出申请，经审批后即可管理申请的单位的数据，权限与本单位一致。 | |
同级审批 | 65 | 支持具有同级调阅权限的单位管理员用户对同级调阅的申请进行查询、审批。若申请成功则显示审核通过并给申请用户发送站内信提示审批通过。 | ||
数据修订 | 文件修订记录 | 66 | 可以对可能存在的风险操作记录进行保存和统一管理，支持查看历史操作记录与文件的最终修改版本详情。 | |
已删除数据管理 | 67 | 可以查询、查看或下载已删除的文件，并对已删除的文件进行恢复或彻底删除。 | ||
AI 中心 | 实时抓拍 | 人脸识别 | 68 | 可以自动识别并截取抓拍照片中的人脸信息。 |
车牌识别 | 69 | 可以自动识别并截取抓拍照片中的车牌号。 | ||
人脸比对 | 70 | 可以将抓拍照片中的人脸与系统人像库中的信息进行比对，快速拉取完整的身份信息。 | ||
车牌比对 | 71 | 可以将抓拍照片中的车牌与系统车牌库中的信息进行比对，快速拉取完整的车辆信息。 | ||
视频呼叫 | 72 | 人脸/车牌比对成功后，可以对抓拍的执法人员发起视频呼叫，及时掌握现场情况或发出调度指令。 | ||
抓拍记录 | 人脸记录 | 73 | 可以记录所有记录仪所识别出来的人脸信息并对这些信息进行查询、查看以及删除操作。 | |
车牌记录 | 74 | 可以记录所有记录仪所识别出来的车牌信息并对这些信息进行查询、查看以及删除操作 | ||
布控监控 | 人像库 | 75 | 提供管理员布控人脸监控的信息库 | |
车牌库 | 76 | 提供管理员布控人脸监控的信息库 | ||
大数据分析 | 警情/案件分布 | 77 | 案件、警情在管辖区域的分布情况和概要信息查看（处警民警和时间） | |
记录仪在线/告警 | 78 | 可以汇总记录仪的在线情况和SOS告警信息并以列表形式展示。 | ||
工作站在线状态 | 79 | 可以统计采集工作站的在线率并以环形图的形式展示。 | ||
服务器存储情况 | 80 | 可以统计服务器的存储空间情况并以环形图的形式展示。 | ||
视频摄录情况 | 81 | 可以统计最近一周、最近一个月或最近一年内所有二级单位的视频摄录时长、趋势以及执法关联率并分别以环形图、折线图和柱状图的形式展示。 | ||
事件分析 | 事件热力图 | 82 | 可以查看选定时间范围内不同地区的警情高发程度。 | |
事件聚合图 | 83 | 可以查看选定时间范围内不同地区的警情发生数量和发生警情的位置。 | ||
事件直方图 | 84 | 可以查看选定时间范围内不同类型案件的分布情况。 | ||
运维中心 | 设备管理 | 记录仪管理 | 85 | 可以对系统中使用的所有执法记录仪设备进行管理。支持添加、编辑、删除、报障、报废、停用和启用记录仪；支持给记录仪绑定或取消绑定人员，拥有扫二维码功能的记录仪可以扫码注册用户信息。 |
人员管理 | 86 | 可以对平台中的人员信息进行管理，支持查询、添加、编辑、修改密码、绑定记录仪、停用用户账号、删除、模板下载、批量导入、导出Excel表格等操作。 | ||
工作站管理 | 87 | 可以对本单位和下级单位的采集工作站进行管理并监控采集工作站的工作状态、设备状态、视频容量、上次心跳时间、在线时长、CPU、内存占用、网络、软件版本、磁盘容量、剩余空间等信息；支持对采集工作站进行添加、修改、远程配置、全局配置、报障、报废、停用、启用和删除等操作。 | ||
记录仪型号 | 88 | 可以对执法记录仪类型进行管理，支持对执法记录仪类型进行查询、添加和删除。 | ||
设备维修管理 | 89 | 可以对设备维修记录进行维护管理，可以直观地展示故障机的所属单位、设备编号、设备类型、故障类型、固障日期、故障描述、联系电话、解决方案和维修状态等信息，支持对故障类型、维修记录等信息进行维护更新。 | ||
服务器管理 | 90 | 可以管理系统存储服务器的名称、IP地址、FTP账号、FTP密码、FTP端口、Http访问地址前缀、是否启用等信息。 | ||
远程升级管理 | 记录仪升级包管理 | 91 | 可以通过平台对记录仪发起远程升级，支持通过系统查询、添加、修改、删除、推送升级包以及查看每个记录仪的升级记录。 | |
采集软件升级包管理 | 92 | 可以通过平台对采集软件发起远程升级，支持通过系统查询、添加、修改、删除、推送升级包以及查看每个记录仪的升级记录。 | ||
记录仪升级状态 | 93 | 可以查看已发送升级包的记录仪的升级状态。 | ||
授权管理 | 注册码管理 | 94 | 可以对平台的注册码进行管理；任何与平台对接的机器或第三方平台，都需要注册码认证，认证成功后方可获取平台的数据；支持添加、编辑、删除注册码。 | |
警环管理 | 警环列表 | 95 | 添加绑定佩戴在腕部的轻型执法设备（警用手环或手表），根据单位、姓名、警号等搜索警环 | |
点到列表 | 96 | 汇总佩戴手环警员的点到时间；对点到记录进行搜索、查看。 | ||
心率列表 | 97 | 可以汇总佩戴手环警员的心率检测数据，关注警员身体健康。 | ||
计步列表 | 98 | 可以汇总佩戴手环警员的步数统计，关注警员每天的运动量。 | ||
录音列表 | 99 | 可以汇总警员通过手环进行录音的记录，支持搜索、查看录音文件和录音时间。 | ||
签到列表 | 100 | 可以汇总警员的签到记录，支持搜索、查看签到时的地理位置和签到时间。 | ||
警环日志 | 101 | 可以汇总警员对手环的操作记录，支持搜索、查看每次操作的时间、操作类型和描述。 | ||
配置中心 | 用户管理 | 登录账号管理 | 102 | 可以对用户资料进行统一管理，支持设置账号的所属单位、所属角色、个人资料等信息；支持重置密码、删除用户等；操作；支持批量导入或导出Excel表格。 |
角色管理 | 103 | 可以对用户操作权限进行批量、快速配置。 | ||
单位管理 | 104 | 提供单位的批量导入和单个新增功能；通过设置单位，可以明确用户查看和修改数据的范围。 | ||
日志管理 | 系统日志 | 105 | 可以记录和汇总用户的平台操作记录，规避风险的发生。 | |
记录仪日志 | 106 | 可以记录和汇总用户的记录仪操作记录，规避风险的发生。 | ||
工作站日志 | 107 | 可以记录和汇总用户的采集工作站操作记录，规避风险的发生。 | ||
地图配置 | 电子栅栏 | 108 | 支持用圆形、方形、多边形等图形在电子地图上圈定执法区域、为每个执法区域配备警员并对执法人员进行相应的规定；支持设置多个执法区域。 | |
区域管理 | 109 | 可以对电子栅栏（区域）进行统一管理，支持对执法区域进行增、删、改、查、启用/禁用、设置为默认区域等操作。 | ||
数据字典 | 110 | 可以结合实际情况对表单中的选择项进行个性化配置。 | ||
系统管理 | 模块管理 | 111 | 可以根据实际情况对功能模块进行启用或隐藏。 | |
敏感词管理 | 112 | 可以更新和维护敏感词库，以便快速锁定视频关键信息，提高调度效率。 | ||
异常文件管理 | 113 | 可以保存对异常文件进行批量修改的操作记录。 | ||
黑/白名单 | 114 | 可以对登录IP地址进行限制或开放。 | ||
设置 | 系统配置 | 标题配置 | 115 | 可以配置平台标题的Logo、系统标题、服务热线、技术提供商和版权信息开关等信息。 |
登陆界面配置 | 116 | 可以配置登录页面的背景。 | ||
文件存储配置 | 117 | 可以配置文件、系统日志、记录仪日志、工作站日志、GPS定位数据、人脸抓拍数据和车牌抓拍数据的最大保存时长；可以配置服务器的预警容量。 | ||
统计配置 | 118 | 可以制定考评指标的标准。 | ||
常规配置 | 119 | 可以设置是否启用验证码登陆、是否允许用户多地登陆、是否开启IP/白名单、最大登陆失败次数和登陆失败锁定时长等参数。 | ||
调度配置 | 电子地图配置 | 120 | 可以设置地图初始化中心点坐标、定位刷新间隔、定位信息上报间隔、设备信息上报间隔、设备心跳上报间隔、网传分辨率、调度拉流时的播放器分屏数、SOS报警声音、时长和联动半径等参数。 | |
录像存储配置 | 121 | 可以配置调度中心和视频监控中心的拉流视频存储参数，包括文件最大保存天数、视频分段时长、是否开启预览视频时自动存储等。 | ||
公告通知 | 122 | 可以按照生效范围、生效时长、重要程度等设置向工作站或系统首页发布通知，支持对公告进行增、删、改、查操作。 | ||
下载中心 | 123 | 可以对所有用户上传、下载常用的共享文件进行管理。 | ||
用户信息查看与修改 | 124 | 可以查看用户名、所属角色和单位，支持修改登录密码。 | ||
执法仪在不同分辨率下文件体积和网络需求计算方式如表4-16所示。
表 4-16 执法记录仪文件大小计算表
视频分辨率 | 单部记录仪每录制一小时所生成视频文件体积（单位：GB） | 原始视频点播所需带宽(单位：Mbps） | 单部记录仪录制4小时所生成视频文件体积（单位：GB） | 400部记录仪每天录制4小时生成视频文件总体积（单位：GB） | 400部记录仪在12小时内完成当日视频文件上传所需带宽(单位：Mbps) |
1.8 | 4 | 7.2 | 2880.0 | 68.3 | |
3.5 | 7.96 | 14.0 | 5600.0 | 132.7 |
执法记录仪以720P分辨率拍摄视频时，所需存储容量估算如表4-17所示。
表 4-17 采集工作站存储空间估算表
序号 | 名称 | 说明 | 数值 | 单位 |
1 | 执法记录仪录制1小时录像文件大小 | 1280×720 30帧/秒 | 1.8 | GB |
2 | 执法人员每天录制时长 | 4 | 小时 | |
4 | 执法人员每天录制的视频文件大小 | 执法记录仪录制1小时视频文件大小×录制时长（4小时） | 7.2 | GB |
5 | 所需存储容量： 记录仪数量（假设为21部）×执法人员每天录制视频文件大小×数据保存时间（假设每个月工作22天） | 保存3个月 | 9.7 | TB |
保存6个月 | 19.5 | TB | ||
保存12个月 | 39 | TB |
执法记录仪以1080P分辨率拍摄视频时，所需存储空间估算如表4-18所示。
表 4-18 采集工作站存储空间估算表
序号 | 名称 | 说明 | 数值 | 单位 |
1 | 执法记录仪录制1小时录像文件大小 | 1920×1080 30帧/秒 | 3.5 | GB |
2 | 执法人员每天录制时长 | 4 | 小时 | |
4 | 执法人员每天录制的视频文件大小 | 执法记录仪录制1小时视频文件大小×录制时长（4小时） | 14 | GB |
5 | 所需存储容量： 记录仪数量（假设为21部）×执法人员每天录制视频文件大小×数据保存时间（假设每个月工作22天） | 保存3个月 | 18.9 | TB |
保存6个月 | 37.9 | TB | ||
保存12个月 | 75.8 | TB |
表 4-19 服务器配置参数表
执法数据管理服务器 | 操作系统 | 支持Centos7.4 |
CPU | 6核以上 | |
内存 | 16G以上 | |
硬盘 | 4T以上 | |
指挥调度服务器 | 操作系统 | 支持CentOS7.4 |
CPU | 12核以上 | |
内存 | 16G以上 | |
硬盘 | 4T以上 | |
酒检数据管理服务器 | 操作系统 | 支持Centos7.4 |
CPU | 12核以上 | |
内存 | 16G以上 | |
硬盘 | 4T以上 |
表 4-20 项目预算表
序号 | 项目 | 单位 | 数量 | 单价 | 小计 |
1 | 4G执法记录仪（G7） | 部 | |||
2 | 4G快速排查酒检仪（A3） | 个 | |||
3 | 呼出气体酒精含量检测仪（E300） | 部 | |||
4 | 采集工作站（S5） | 台 | |||
5 | 执法记录仪数据管理服务器 | 台 | 1 | ||
6 | 指挥调度服务器 | 台 | 2 | ||
7 | 酒检数据管理服务器 | 台 | 2 | 具体由网络环境定 | |
8 | 磁盘阵列 | 套 | 按需 | ||
9 | 交警执法综合管理平台软件（6.1） | 套 | 1 | ||
10 | 实时指挥调度平台软件（6.1） | 套 | 1 | ||
11 | 酒检数据管理平台软件（6.1） | 套 | 1 | ||
12 | 对接公安交警队伍管理系统开发 | 项 | 1 | ||
13 | 运营商VPDN专线建设 | 项 | 1 | ||
14 | 其他（施工费、辅材费、税金等） | 项 | 1 |
附录 公安交警队伍管理系统相关接口说明
接口类型：写入类接口
接口标识：15C51
功能说明：各地执法记录仪后台管理系统通过该接口上传执法记录仪音视频信息至队伍系统。
处理过程：执法记录仪后台管理系统上传执法记录仪音视频信息，队伍系统进行相关校验：一是拍摄音视频的设备已在队伍系统里登记并领用。二是音视频文件拍摄起始时间与拍摄结束时间之间间隔不能超过部门参数“执法记录仪音视频文件最大时长”设置的值。
接口类型：写入类接口
接口标识：15C52
功能说明：提供给后台管理系统更新音视频文件播放地址信息。
处理过程：根据管理部门和文件编号查询是否存在对应音视频文件，并更新其播放地址信息。
接口类型：写入类接口
接口标识：15C53
功能说明：提供给后台管理系统更新重点音视频标注信息。
处理过程：根据管理部门和文件编号查询是否存在音视频文件，如果存在且未在队伍系统里标注为重点的，更新相关重点音视频类型、其他重点音视频类型备注信息；如果队伍系统里已经标注为重点的，不再更新。
接口类型：查询类接口
接口标识：15C11
功能说明：提供给后台管理系统获取已登记领用的执勤执法记录仪设备信息。
处理过程：根据管理部门、产品编码、开始时间等条件查询设备领用信息。
接口类型：查询类接口
接口标识：15C12
功能说明：后台管理系统通过该接口从队伍系统中获取被人工标注为重点的音视频文件信息，以及根据规定需要延长文件保存期限的相关文件信息。
处理过程：根据管理部门、开始时间、结束时间、页码查询文件信息，返回文件编号、重点音视频标记、保存期限等信息。为避免接口一次查询返回结果集过大，影响系统运行效率，查询结果将进行分页返回给后台管理系统，每页返回最多500条数据，后台管理系统查询时需要从第1页开始读取，每次读取时页码加1。当读取结果集为空时，代表数据读取完毕。开始时间、结束时间之间间隔不能超过3天。
接口类型：写入类接口
接口标识：15C81
功能说明：各地酒精检测仪管理系统通过该接口上传酒精检测记录至队管系统。
处理过程：系统将根据检测编号、管理部门核查队管系统是否存在酒精检测记录，不存在的，写入酒精检测记录；存在的，允许更新检测地点、被测人姓名、证件号码、车牌号码，第一执勤民警警号、姓名，第二执勤民警警号、姓名、执勤警队、有效标记、备注等信息。但酒精检测记录已通过队管系统与执法案件关联上的，不允许更新。
序号 | 接口ID | 接口描述 | 访问频度(次/天) |
1 | 15C51 | 执勤执法记录仪音视频文件信息写入需要接口 | 50000次/日 |
2 | 15C52 | 执勤执法记录仪音视频文件播放地址更新接口 | 25000次/日 |
3 | 15C53 | 执勤执法记录仪重点音视频标注信息更新接口 | 25000次/日 |
4 | 15C11 | 执勤执法记录仪设备领用信息查询接口 | 25000次/日 |
5 | 15C12 | 执勤执法记录仪音视频标注信息查询接口 | 25000次/日 |
6 | 15C81 | 各地酒精检测仪管理系统通过该接口上传酒精检测记录至队管系统 | 25000次/日 |
公 司：西安景岚商贸有限责任公司
杜经理：13319275256同微
渠经理：15591800962同微
董经理：15319737838同微
座机电话：029-85235750
服务热线：400-822-5256
E-mail：zzh8065@163.com
地 址：陕西省西安市碑林区博诚大厦
