第1章 概述

1.1 背景介绍

随着社会主义和谐社会建设不断推进，阳光政务、依法治国的时代理念不断深入社会各阶层，加强行政执法队伍建设，不断提高执法人员的综合素质和文明执法程度也被提上日程。国务院办公厅也专门发布了《关于加强安全生产监管执法的通知》，其中提到建立现场执法全过程记录制度，鼓励各地公安在执法现场使用执法记录仪。公安机关部门应当按照装备配备标准，为一线基层执法和事故处理等执法岗位的警察配备符合技术标准的执法记录仪，也就是说执法记录仪要成为公安民警巡逻、执勤、执法等日常工作必备的信息化装备。要求在2017年底前，所有执法人员配备使用便携式移动执法终端，切实做到严格执法、科学执法、文明执法，公平公正处理，提高执法办案效率，成为当前形势下迫切需要解决的问题。

  随着近年来广大人民群众民主法制意识特别是涉及自身利益的维权意识迅速加强，公安机关的执法环境正发生着深刻而复杂的变化，尤其是公安执法，时刻处于舆论和群众监督之下，稍有不慎就会引发负面炒作。因执法过程缺少视频、音频对执法过程进行固定，纠纷投诉责任无法认定的情况时有发生，遇到事后监督维权时，如何利用科技手段做到公正处理，切实增强公信力和说服力，提高执法办案效率，减少执法成本，已成为当前形势下迫切需要解决的问题。

1.2 设计目标

公安执法管理系统采用先进的计算机技术和大数据处理技术，依托现有的公安网络，建设具有音视频拍摄、海量数据存储压缩、流媒体传输、分级应用管理、警员管理于一体的执法记录管理系统，实现大容量的视频数据的集中存储和统一管理、检索。满足可靠性、保密性和可用性要求以及数据合规性要求。利用专用的记录仪采集工作站提供灵活、高效、安全的数据导入机制，满足用户对视频数据的高速流畅的检索和浏览。同时基于4G无线传输技术和可视化指挥调度平台，利用无线传输网络将音视频图像实时传输到监控中心，结合GIS/GPS系统，实现统一控制和管理。实时记录交通执法的全过程，实时进行指挥调度，快速达到执法的目的，对现有城市交通综合管控系统进行有力的扩充。

1.3 设计依据

本项目设计符合ISO（国际标准化组织）、IEC （国际电工委员会）、ITU-T（国际电信联盟）、IEEE（电气和电子工程师协会）、GB（国家标准委员会）等相关标准，遵循的标准和规范包括但不限于：

Ø 《单警执法视音频记录仪》GA/T 947-2015

Ø 《安全防范视频监控联网系统信息传输、交换、控制技术要求》GB/T28181-2011

Ø 《质量管理体系认证》GB/19001-2008 ISO9001：2008

Ø 《电气装置安装工程及验收规范》GBJ232-9091

Ø 《中华人民共和国安全作业标准》GA/T74-94

Ø 公安部《公安信息化标准体系》

Ø 公安部《公安科技发展“十五”计划和2015规划》

Ø 《信息技术设备安全》GB4943-2001

Ø 《音频、视频及类似电子设备安全要求》GB8898-2001

Ø 《计算机信息系统安全保护等级划分准则》GB17859－1999

Ø 《安全防范工程程序与要求》GA/T75-94

Ø 《入侵报警系统技术要求》GA/T368-2001

Ø 《报警传输系统串行数据接口得信息格式和协议》GA/T379-2002

Ø 《计算机信息系统安全等级保护操作系统技术要求》GA/T388-2002

Ø 《计算机信息系统安全等级保护管理要求》GA/T388-2002B

Ø 《计算机信息系统安全等级保护通用技术要求》GA/T390-2002

Ø 《IP网络技术要求－网络性能参数与指标》YD/T1171-2001

Ø  国家、行业、地方制定的其他相关标准

1.4 设计原则

 执法记录仪管理系统建设将遵循“统一规划、分步实施、技术先进、经济实用”的建设原则，确保技术先进、功能齐全、性能稳定、节约成本，并贴近执法实际，符合执法实际应用现状。同时，将综合考虑系统的扩展性，为今后的发展、扩建、改造等预留扩展接口。在系统的设计和实现中，严格遵守以下原则：

l 先进性和前瞻性

 本方案所有的组成要素均充分地考虑其先进性，使系统的扩充和维护简单化，并满足不断提升的信息化建设与应用的要求，保证其在相当长的时间内具有技术优势，能够适应未来技术发展的潮流。

l 标准性

    本方案采用的硬件设备及软件产品均支持国内、国际通用的标准网络协议，选用的设备和技术均符合部标、行标的统一要求，符合总体设计要求，确保在统一的标准下，实现上下级信息网络的互联互通。

l 开放性

   即在遵循标准性原则的基础上，采用开放的技术、结构、系统组件、用户接口，采用开放的、通信协议和技术标准，保障系统在互联或以后的扩展过程中能够稳定有效的运行，以满足业务应用需求。

l 可靠性

    设备的单点故障不影响系统其他设备的正常运行，设备可带电修复故障而不影响系统的总体工作。并采取一定的预防措施和建立应急处理系统，以保证整个系统达到365天×24小时工作的要求。

l 安全性

    内外网数据交换将严格按照《公安信息通信网边界接入平台安全规范-公网信息采集部分》等技术规范要求，采用边界接入平台，以保证公安信息网的数据安全。

l 可维护性和易管理性

    整个系统中的各种设备，应是使用方便、操作简单易学，并便于维护。针对复杂和信息化系统，要求有强有力的管理手段，以便合理的管理设备资源，监视设备状态及控制设备的运行。在设计和实现系统时，考虑整个系统的便于维护性，以使系统在万一发生故障时能提供有效手段及时进行恢复，尽量减少损失。

l 可扩充性

    系统的结构具有可扩展性，即设备在系统结构、系统容量与处理能力、物理联接、产品支持等方面具有扩充与升级换代的可能，采用的产品遵循通用的工业标准，以便不同类型的设备能方便灵活地接入，并满足系统规模扩充的要求。

l 兼容性

根据系统开放的协议，可方便地开发系统新的应用功能要求，实现新的上层应用和不同系统之间的互联、互通、互控。系统设备满足扩充及更换部分设备时的通用性和可替换性，以及和不同厂商设备的兼容性，对系统的管理，根据需要按可分可合的要求进行组合，即在保证单独系统可独立运行的前提下，充分考虑多系统的综合管理，最终实现系统的高度集成化。

第2章 系统设计

2.1 系统概述

公安执法管理系统能够实现对公安现场执法记录进行存储和分析，实时指挥调度。系统由执法记录仪、记录仪采集工作站及管理平台三部分构成，分别完成执法场景录入、资料自动采集与上传、资料综合查询与管理的职能；记录仪采集工作站、管理系统采用公安内网连接，从基层公安到省厅不同用户都可以通过浏览器接入，不同等级用户可指定不同权限。整套系统能够实现执法资料的自动化拷贝与上传，节省大量人力与时间，提升公安执法效率。

执法仪数据管理平台可以把采集工作站的视音频、图片数据等进行统计分析，并形成多维度报表，帮助管理人员对采集到的海量视频数据进行检索分析和应用。另一方面，可以对存储到执法记录仪管理平台上的视频资源进行分析和标注，形成日常性的视频卷宗，并可对视频资源进行浓缩摘要，实现执法现场纠纷案件的快速处置，解放现有警力资源。掌控一线执法人员的执法规范情况，有效维护公安民警的形象，真正做到执法透明化、规范化。

可视化指挥调度平台可以实现后台的可视化指挥调度、4G实时视频传输、语音对讲、轨迹定位等功能。通过VPN专网通道，在内网建设4G可视化指挥调度平台，实现公安在执勤时的全球定位和4G无线图传，并对视频和音频进行现场录制，将录制资料通过4G上传到系统资料库，进行存储、编目、检索、管理、考核、研判等操作，同时支持和公安集成指挥平台对接，实现省厅级指挥中心一张图指挥调度。

2.2 系统架构

2.2.1 逻辑架构

公安执法管理系统平台是基于SOA架构设计开发的全新系统，主要划分为基础层、数据层、交换层、服务层、应用层。具体如下所示：

                  公安执法管理系统逻辑架构

Ø 基础层

依托公安网，基础层包括执法记录仪、采集工作站，服务器存储等，通过前端设备采集到的数据进行统一存储管理。

Ø 数据层

实现各类数据的规范处理，包括执法数据、结构化数据、GPS信息等进行统一的数据交换和共享，完成执法记录仪智能分析处理功能。

Ø 交换层

实现与其它平台数据进行无缝对接，实现平台之间的数据打通。避免形成数据孤岛，实现业务数据流的闭环。

Ø 服务层

实现与其它业务系统及其数据之间的数据进行关联。实现数据间的共享。实现真正的跨平台、跨系统间的平台耦合。

Ø 应用层

应用层基于B/S和C/S架构，方便面向不同用户操作和展示，主要包括数据管理和指挥调度两大功能，管理人员可以根据不同的角色进行权限分配。

2.2.2 物理架构

公安执法管理平台部署在省（市）级公安（公安）机房，执法人员通过执法记录仪采集到的视音频数据自动导入到记录仪采集工作站，实现对执法数据的集中统一存储管理，管理平台对所有的采集工作站进行管理和权限设置，同时通过部署在视频专网上的可视化指挥调度平台，对前端4G执法记录仪进行实时指挥调度。系统支持B/S和C/S架构，被授权人员可以通过WEB页面方式登录平台进行视频资源浏览、查询、搜索等，也可对现场人员进行音视频呼叫、实时定位和轨迹查询等。

2.3 详细设计

公安执法管理管理平台由市公安总队统一规划建设，实现基于全区域执法视音频数据的跨部门、跨区域的统计、分析、查询、对比和视频浏览。为后期大数据挖掘和深度使用奠定基础。数据库支持的容量为亿万级，并支持指数级的数据增量。平台提供全面的数据管理、应用和运维管理服务，实现全市“一级平台，二级存储”架构，提供所有面向用户的数据服务功能，全市各级领导、各部门人员、基层民警均直接访问管理系统获取各种服务功能。各业务系统通过标准接口访问管理系统，获取必要的数据服务。同时，公安可以根据标注上传的记录数据，点播调阅存储在大队的业务数据。

执法视音频文件采用混合式分布存储，根据与业务系统关联情况，文件分为三类：普通视频、有重特大案情、督查督办案事件关联的视频。采集工作站根据视音频文件的不同类别分别进行标记，普通视频存储在各地市采集工作站；有重特大案情、督查督办案事件关联的视频则存储到区县存储服务器或者市存储服务器长期保存。

采集工作站分散部署在各公安大队，完成执法记录仪数据的导入和上传等基础的数据采集功能。原则上原始视音频数据资料保存在基层的采集工作站中，人工通过执法记录仪或采集工作站标记或业务系统自动关联后的业务视音频资料以及重要的案事件视频上传至各区大队存储系统或者市支队存储系统进行存储。

传统执法记录仪和4G执法记录仪佩戴在基层公安身上，一方面完成公安执法时现场视频图像采集，并通过USB口把当天视频拷贝到采集工作站中。另一方面，4G执法记录仪可通过4G网络信息的回传，管理平台能够实时获取执勤干警的位置以及现场视音频相关信息，可实现实时对执勤干警的执勤情况进行监控并且更便于指挥应用。

 第3章 平台设计

公安执法管理平台由数据管理模块和可视化指挥调度模块组成。公安执法管理系统由平台统一进行组织部门、用户、权限管理，通过角色权限认证的用户可以实现对整个系统管理。数据管理平台对所有证据进行统一查询、播放、下载、标记、统计等操作。指挥调度平台负责与4G执法记录仪进行音视频调度，并将音视频文件通过4G网络传输至后端进行集中存储和管理。

3.1 数据管理功能

3.1.1 数据概览

系统主页显示报表信息，报表显示有：资料占比、设备情况统计、根据周期显示报表、数据采集资料图、关联情况、导入时效性、录入情况、TOP排名情况。

数据概览

n 部门统计报表：默认以时间维度显示所有部门的统计信息：资料数、案件数、关联率、视频时长、音频时长

Ø 资料数（个）：统计拍摄时间范围内的视频、图片、音视频总数。

Ø 案件数：统计违法时间范围内的简易程序、强制措施的总案件数。

Ø 关联率：统计时间范围内已关联视音频资料的按键数除以总案件数的值

Ø 视频时长：统计时间范围内，录制的视频总时长

Ø 音频时长：统计时间范围内，录制的音频总时长

Ø 可切换每个部门，查看每个部门的统计信息

Ø 可通过不同时间查看统计信息，时间范围：本周、本月、自定义时间。

n 资料占比报表：以仪表盘报表形式统计部门在时间范围内资料数的具体视频数量、图片数量、音频数量。

n 数据采集资料图：以折线对比图形式统计部门下各子部门在时间范围内资料数的具体视频数量、图片数量、音频数量。

n 关联情况：以折线对比图形式统计部门下各子部门在违法时间范围内的违法数据和已关联、未关联数据。

n 导入时效性：以饼图形式统计资料数在各个时段的数量，时段分为：12小时以内、12-24小时、超过24小时

Ø 时段的计算规则：导入时间点-拍摄时间点=时段

n 录入情况：以报表形式统计在时间范围内部门下各子部门的视频录制时长，报表显示前5个子部门。

n TOP排名情况：根据视音频图片的总个数排序，显示前5名。

n 设备情况统计报表：以图表形式统计执法仪、采集站各状态的数量。

n 录入情况：显示各中队视频总时长。

3.1.2 数据管理

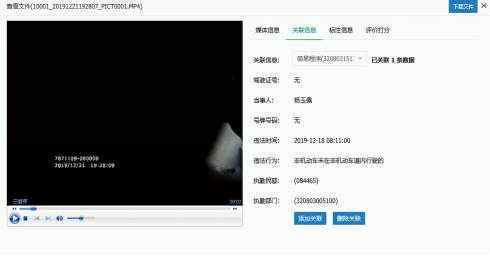

管理人员或部门领导可以查看所有视音频证据和统计结果，以及所有的违法数据。可以通过视音频证据关联违法数据，通过违法数据关联视音频证据，可以进行视音频数据的标注、标记。

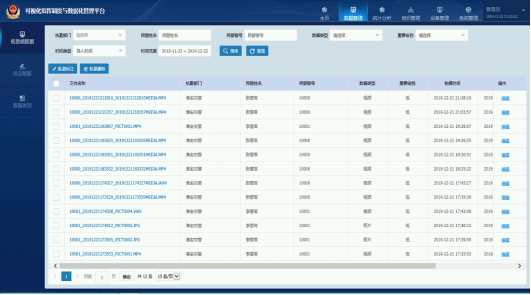

数据管理

支持以执勤部门、民警姓名、民警警号、数据类型、重要级别、时间类型、时间范围作为查询条件进行数据搜索，支持对音视频数据信息进行批量标注、批量删除、案件关联和评价打分操作。

n 下载文件：支持下载该影视频内容到本地。

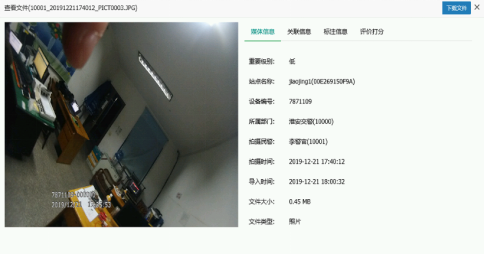

n 媒体信息：支持显示此文件的媒体信息，内容为只读，不可编辑。

n 关联信息：支持添加或删除案件关联信息。

n 标注信息：支持编辑音视频标注信息。

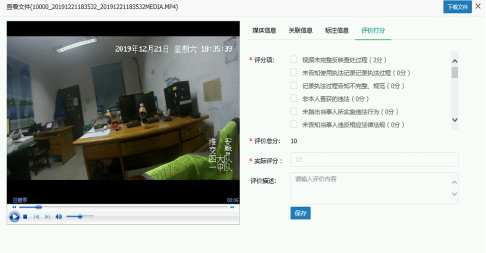

n 评价打分：支持对音视频文件进行打分。

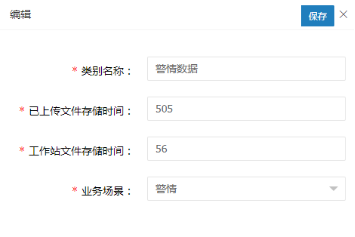

n 数据类别：支持对数据类别进行添加、编辑、删除、查看操作。

3.1.3 统计分析

统计分析是按照时间段、部门、个人、设备为条件进行多维度的统计分析，用表格进行展示。包括摄录、资产、关联对比统计。

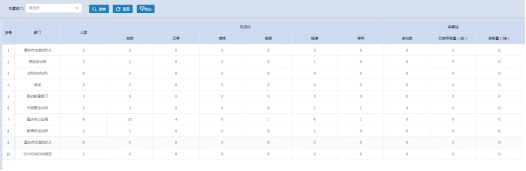

n 摄录统计

支持根据人员、部门、设备三个维度进行查看统计信息。

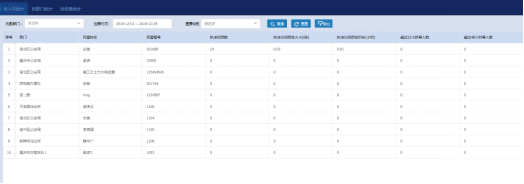

按人员统计

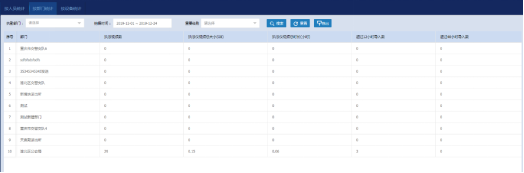

按部门统计

按设备统计

n 资产统计

支持查看执法仪和采集站使用情况的报表信息。

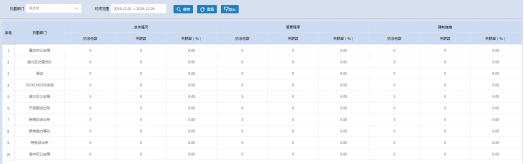

n 关联统计

支持查看每个部门执法总体情况、简易程序、强制措施数据的统计信息。

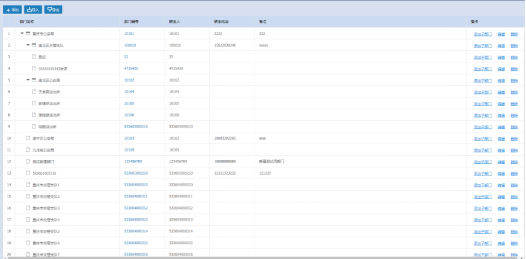

3.1.4 组织管理

支持对整个系统进行管理，如创建部门、创建账号、管理角色、权限管理。

Ø 部门管理：可以人工输入或导入组织架构信息。

Ø 用户管理：创建用户，并分配相应的用户角色。

Ø 角色管理：创建角色，并给角色赋予权限。

Ø 权限管理：创建权限组，并赋予权限组权限。

3.1.5 设备管理

支持对已注册的执法记录仪、采集站、服务器进行管理，支持对执法仪进行报障报废管理。

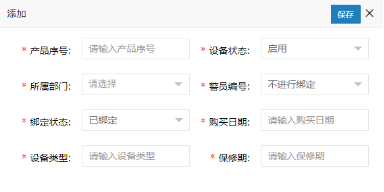

n 执法仪管理

支持对执法仪进行台账操作，也可添加、删除、批量导入导出执法仪信息。

n 报障记录

支持查看所有执法仪的报障信息。

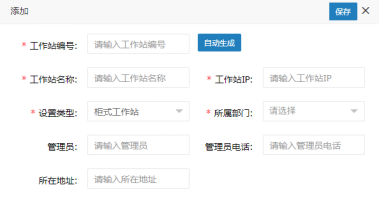

n 采集站管理

支持对采集站进行编辑、删除、添加执法仪操作，也支持启用、禁用、重启、删除、数据同步、导出等操作。

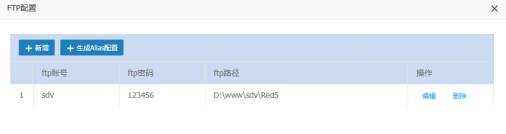

n 服务器管理

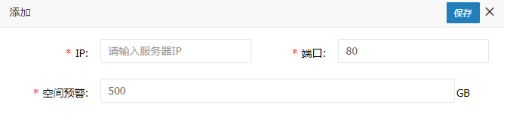

支持可对服务器进行添加、编辑、配置FTP、删除操作。

3.1.6 系统管理

系统管理包括对数据评分项、设备接入、系统设置以及日志进行管理操作。

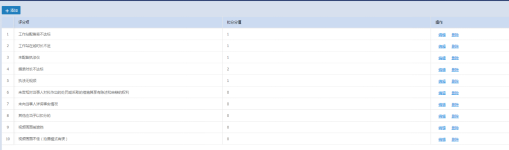

n 评分项管理

支持对数据评分项进行设置，从而形成计分规则。

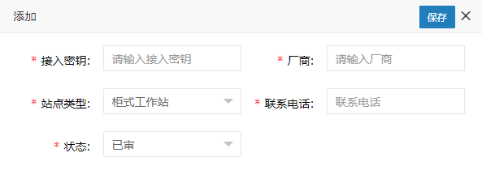

n 接入管理

支持批量添加、删除和编辑设备接入信息，包括接入密钥、厂商、站点类型、联系电话、状态等。

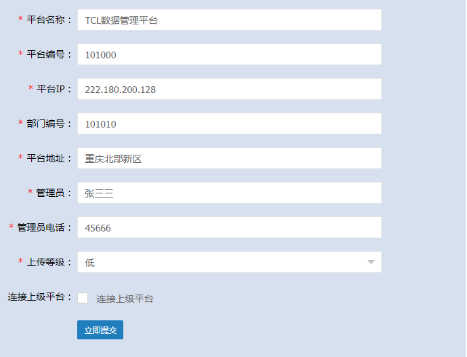

n 系统设置

支持系统信息设置，包括平台名称、编号、IP、部门编号、平台地址、管理员姓名、电话、上传等级等。

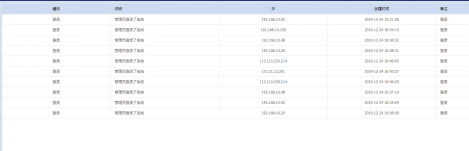

n 系统日志

支持查看系统日志信息。

3.2 指挥调度功能

3.2.1 音视频管理

指挥调度平台支持音视频管理功能，通过4G网络对执法记录仪终端对进行双向音视频通话，远程拍照，远程录像，推送消息，远程重启等多种操作。管理员可以从目录树勾选在线人员右键弹出菜单，或者直接在地图上双击人员图标，进入菜单操作界面。

n 音频/视频呼叫

管理员可以选择在线人员进行语音/视频呼叫，在弹出的语音/视频通话窗口，可以直接查看通过该人员所使用终端回传的实时图像信息，在监控页面可以抓拍、录像、开关PC端麦克风和喇叭，也可以关闭呼叫、切换分屏数以及刷新窗口。多路视频窗口可以分割显示或全屏显示，支持拖动交换窗口位置。

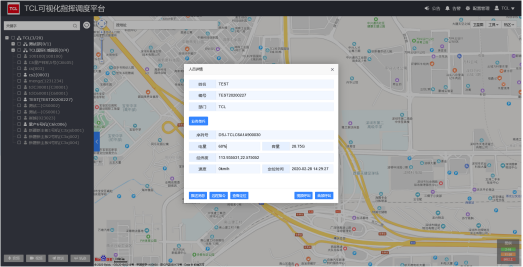

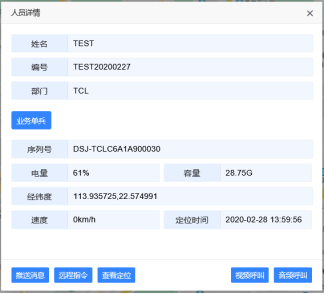

n 查看详情

管理员可以查看在线执法人员详情，包括人员姓名、编号、部门，以及序列号、电量、容量、经纬度、速度等设备信息，在详情页面支持对执法人员发起音视频呼叫、远程定位、推送消息、远程指令等其它操作。

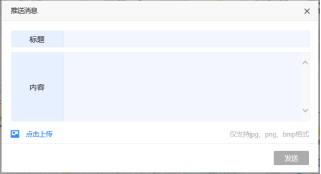

n 推送消息

管理员可以向终端发送消息，包括标题和内容，支持发送图片。

n 远程指令

管理员可以远程重启终端设备，远程启动拍照和录像功能。

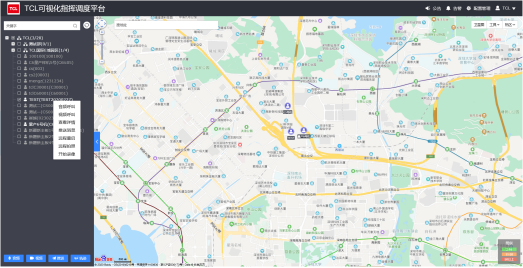

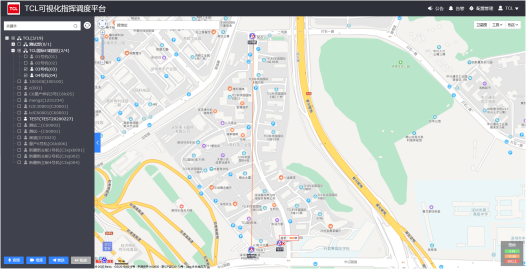

3.2.2 地图调度

指挥调度平台基于百度离线地图数据，配合终端的GPS定位可以实现地图调度功能，管理员可以对执法人员进行定位查询、轨迹查询、在线测距、电子围栏、热区设置等操作。

n 定位查询

管理员可以在主界面双击人员执行定位查询，地图会切换到以人员位置为中心点的地图区域，在人员详情界面可以查看人员实时的经纬度信息。

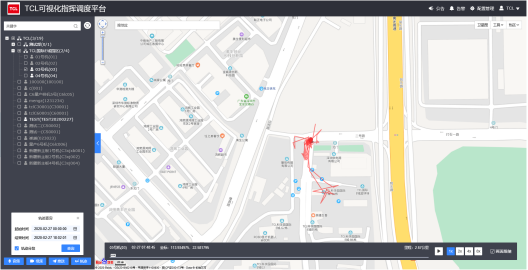

n 轨迹查询

管理员可以查询执法人员在某一时间段内的运行轨迹，在地图上呈现轨迹路线，并支持按时间播放，同步显示人员、日期、时间、坐标、里程等信息，同时支持暂停、倍速播放、画面跟随等功能。

n 在线测距

管理员可以对地图上的两个或者多个人员进行在线测距，显示其直线距离。

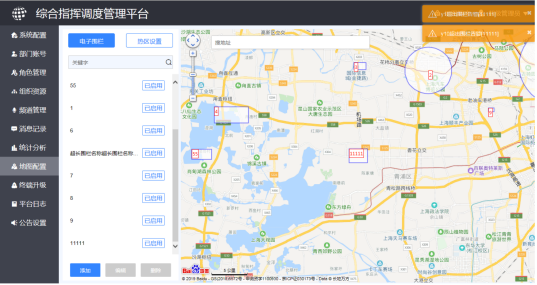

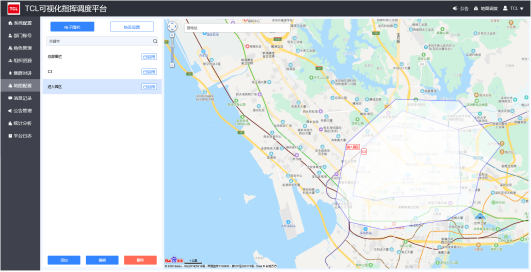

n 电子围栏

管理员可以在地图设置界面添加电子围栏，可以选择围栏形式，支持框选和圈选，设置围栏名称，选择报警方式以及需要加入该围栏的人员，也支持对围栏进行编辑或者删除。

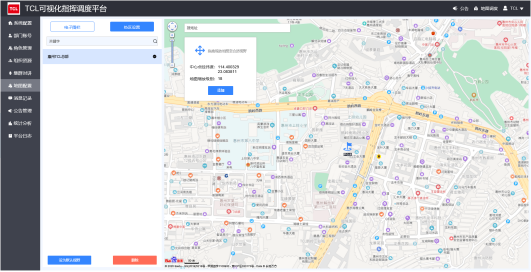

n 热区设置

管理员可以在地图设置界面设置默认视野和添加热区，方便快速切换地图到指定区域。

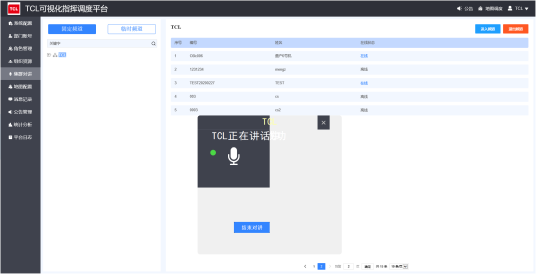

3.2.3 集群对讲

指挥调度平台支持集群对讲功能，管理员可以设置固定频道和临时频道，临时频道达到时限后，会自动解散。当管理人员和终端人员进入对应频道后，可看到该频道内所有成员的在线状态，并通过对讲控件和集群APP来实现语音实时对讲。平台端可以控制对讲权限，释放对讲或者打断终端讲话。

3.2.4 SOS报警

当终端发送SOS告警或者终端进入/超出围栏范围告警时，管理员在平台上可以收到告警提示，首页告警图标会呈黄色闪烁，并在告警栏中显示告警，同时首页右上角也会有告警提示弹出。SOS告警为红色弹窗提示，永不消失（可手动关闭），围栏告警为黄色弹窗提示，5s 后自动消失。

3.3 平台安全策略

分级授权管理

可以为各种用户分配不同的业务权限，颗粒度细化到页面功能按钮级别。可根据单位的上下级、平级关系，上级可以调阅下级单位，平级之间未授权不能调阅，下级无法调阅上级。

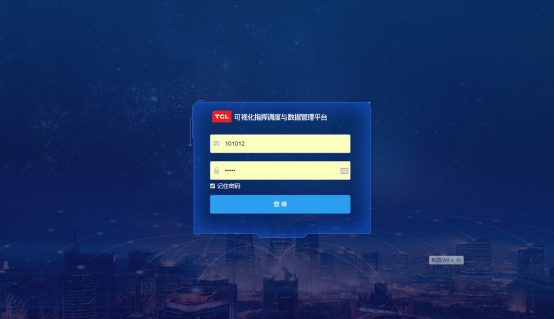

数字证书登录

系统同时支持一般的用户名、密码登录及数字证书安全登陆的方式，通过引入数字证书登录，可以安全的验证登录者的唯一性、有效性。

安全日志审计

根据公安系统的相关日志规范，详细记录用户登录平台开始的所有操作，包括时间、IP、用户ID、操作内容等，为日后倒查提供详尽的依据。

数据合规检查

数据上传前，会对执法记录仪采集的音视频数据进行逐项检查、包括文件格式过滤、非法用户过滤等，防止未经授权的用户数据及不明格式的文件（病毒等）导入。

数据加密传输

客户端可以对传输的数据进行加密处理，客户端在与服务器端交互过程中，实现端对端的对数据加密和解密处理，保障被传输数据的安全。

第4章 系统部署

4.1 联网架构

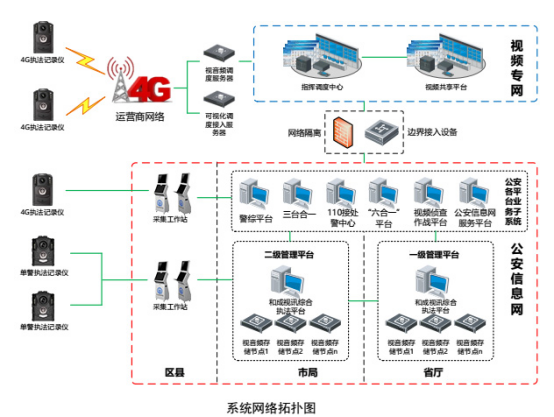

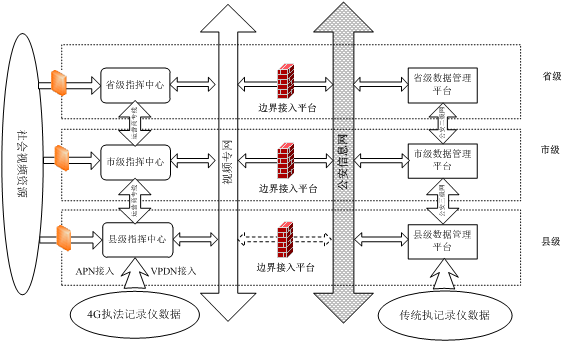

基于执法记录仪数据建执法设数据管理平台和4G指挥调度平台两套平台，分别部署在公安信息网和视频专网上，系统总体架构如图所示：

 公安执法管理系统总体架构示意图

公安执法数据管理平台建设：如上图所示，以公安信息网为承载网建设符合国标的执法数据管理平台，整合公安信息网执法记录仪资源，并通过边界安全设备汇接视频专网执法记录仪资源，同时依托公安信息网纵向级联。

4G指挥调度平台建设：以视频专网为承载网，在各级指挥中心建设符合国标的可视化指挥调度平台，用于汇聚并管理视频专网内通过APN或VPDN方式接入的4G执法记录仪资源，并与同级联网平台实现对接。

安全边界接入：视频专网的图像信息接入公安信息网，必须遵从《公安信息通信网边界接入平台安全规范（试行）——视频接入部分》等技术规范要求，采用边界接入平台，以保证公安信息网联网平台及其它应用系统的数据安全。要求在市级和有条件的区县级公安机关建设边界接入平台，对暂时没有条件建设边界接入平台的区县级公安机关，视频图像信息从共享平台到联网平台的接入将通过市级公安机关间接接入。

4.2 数据平台平台上下级对接

市、区县两级执法数据管理平台依托公安信息网实现纵向级联，推荐采用标准联网网关服务实现上下级平台间标准化联网。

上下级平台的联网对接应满足《安全防范视频监控联网系统信息传输、交换、控制技术要求》（GB/T28181-2011）《全国公安机关图像信息联网总体技术方案》的标准强制项要求。

4.3 4G平台与数据平台对接

公安执法数据管理平台与本级4G指挥调度平台的对接需要通过边界安全接入平台，采用联网网关服务器实现两个平台间的标准化联网。

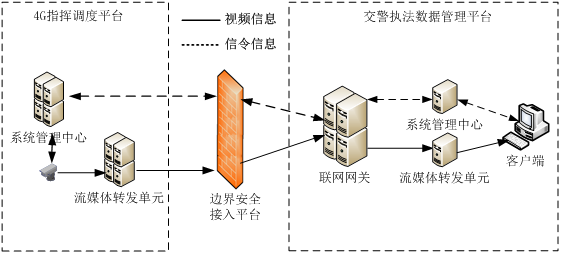

公安执法数据管理平台与4G指挥调度平台的对接如下图所示：

 公安执法数据管理平台与4G指挥调度平台对接示意图

公安执法数据管理平台与4G指挥调度平台的对接同样应满足《安全防范视频监控联网系统信息传输、交换、控制技术要求》（GB/T28181-2011）《全国公安机关图像信息联网总体技术方案》的标准强制项要求。

4.4 与其他业务信息系统的对接

公安执法数据管理平台提供与交通综合管控系统、非现场执法系统、交通态势分析系统等其他应用系统的接口。接口的基本要求、功能要求、数据规范、消息格式、传输协议和扩展方式应符合国标GB/T 28181-2011附录G的要求。

第5章 系统特色

5.1 支持法制部门多维度考核

公安执法管理系统通过智能化的算法实现视频数据和业务数据的自动化全面关联，实现视频数据和业务数据的充分融合和一体化应用，可从视频数据查询业务数据，也可以从业务数据查询到视频数据，并能实现视频数据和业务数据合并显示、关联显示，充分支持相互印证、相互补充、相互说明的研判需求。

系统支持多维度的综合查询和统计分析功能。如视频时长维度、视频类型维度、视频和业务关联维度、时间维度、单位维度、人员维度、事件类型维度、执法类型维度、各种关键业务属性维度等的单一维度或多维度组合的统计分析。采用先进的大数据展示技术，提供更加高效、更具认知感和冲击力的统计分析结果表现。

统计分析模块是将执法记录仪采集的证据进行科学的整理与计算，从而生成一种用户关心的数据形式，并以图文结合的模式展现出来。

每个用户对统计的要求都各自不同，系统支持统计分析需求二次开发。

5.2 实现各级协同管理功能

公安执法系统管理平台支持多级级联应用部署，在使用功能上融为一体。

市局和地方县市级公安单位具备完整的视频数据的采集、存储、管理功能。市局统一管理市局和地方县市级公安单位的执法数据，综合查询、考核研判和分析统计。

市局和地方县市级公安单位部署数据采集工作站，统一对执法进行数据采集、存储。

系统的部署，有效地解决了数据的统一管理，打破信息孤岛，使得市局与地方各县市级公安单位协同作战。

5.3 H.265低码流高画质传输

公安执法管理系统平台以H..265视频编解码标准为基础，并高度利用了原始编解码器的各种工具以及概念，能够产生不同帧速率、分辨率或质量等级的解码视频。通过压缩技术使码流降低到原来的1/2~1/3，保证视频图像的流畅度和清晰度，极大降低了中心汇总接入带宽需求和中心存储压力。经测试1080P录像在H.265编码下所需码流，在不损害视频质量的前提下，减少了将近一半，对于集中存储具有相当大的优势。

5.4 强大的融合通信和协同指挥能力

基于全IP架构的NGN、IPTV等网络已经逐步的取代传统的电路交换，语音、视频、信息交互已经成为当前发展的主题。公安执法管理平台采用全IP的系统架构，很好的融合了语音数字集群、移动视频监控、GPS全球定位、数据实时交互等能力。

具备了融合通信能力的可视化指挥调度平台，最突出的表现就是能提供协同指挥的能力；应急指挥调度工作中，遇到重要案件需要多单位联合作战时，系统可以方便的进行固定组和临时组的组建和解散，组员之间的通信不再受组的限制，各级指挥员和一线作战人员的依据不同的权限进行级别的划分，可以让最高指挥员方便的指挥任意一级的下级指挥员，或者直接指挥到一线执法人员，一线执法人员也可以随时根据现场需要，向上一级或最高级指挥员进行直接回报，并把现场的音视频资料随时随地的上传给指挥员。

第6章 主要设备参数

6.1 单警执法终端DSJ-TCLT5A1

产品特点

 量身定制全玻璃镜头

  更换电池5min不断电

  115g机身轻巧便携

 独家采用测压式的电池盖设计，便于开合

 DEWAP矫正技术有效解决广角画面畸变问题

技术参数

6.2 单警执法终端DSJ-TCLT7A1

产品特点

 摄录镭射定位功能

 G-sensor突发时间自动录像

 支持外接高清摄像头

 超广角120°水平视角

 机身防滑凸台设计，提升产品手持质感

技术参数

6.3 4G智能终端DSJ-TCLC3A1

产品特点

 支持NFC功能，智能识别证件

 前后双摄，支持三摄

 警情号关联下发终端，终端与出警数据统计

 支持卫星定位，内置GPS+北斗定位模块

 支持人脸、车牌识别等智能应用

技术参数

6.4 4G智能终端DSJ-TCLC6A1

产品特点

 首款国产4G全网通芯片方案执法记录仪

 体积小，重量轻，方便携带

 前置双摄，一个日摄一个夜摄

 超长时间摄录，8-9小时连续使用

 支持人脸、车牌识别等智能应用

技术参数

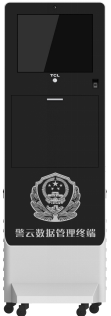

6.5 采集工作站ZCS-TCLW7

产品特点

 支持25台设备同时数据上传

 独具专利设计，阻尼式自动仓门

 指纹开锁机械开锁双保障

 前置720P摄像头监控操作

 支持USB3.0数据读取快速导入

产品参数

6.6 公安执法管理平台

公安执法管理平台由可视化指挥调度平台软件G2和执法视音频管理软件V5组成。管理系统由平台统一进行组织部门、用户、权限管理，通过角色权限认证的用户可以实现对整个系统管理。采集工作站负责导入执法记录仪的视频、音频、图片等证据，并将文件或文件索引上传到管理平台，指挥调度台负责与4G执法记录仪进行音视频调度和音视频文件通过4G网络传输，数据管理平台对所有证据进行统一查询、播放、下载、标记、统计等操作。
