交通事故绘图软件系统 技术方案

一、系统概述

交通事故处理过程中，对于干警自身素质和设备要求越来越高，快速、规范的交通事故综合处理系统越来越受到重视，成为现代化智能交通管理重要组成部分。我公司着眼未来需求，凭借技术开发的强大优势，在原有绘图的基础上，推出了新一代IPAD交通事故现场绘图仪。

事故民警对事故现场绘图系统集中学习

IPAD交通事故现场绘图仪关键解决了交警在交通事故现场勘察时速度慢、效率低、信息易遗漏等问题，系统以简捷、轻便、易操作、一次性成比例图等近乎完善的人性化设计，深受广大交警的青睐，并且将在全国范围内等到了广泛的应用。同时又可作为当地交通事故信息系统的一个组成部分，为案卷的制作、整理、统计等提供事故现场信息。

二、系统组成

IPAD平板电脑

激光测距仪

便携式打印机

事故绘图箱

充电器

现场绘图软件等

三、主要设备技术参数

1、ipad平板电脑

型号：第五代ipad  2017新款

屏幕尺寸：9.7 英寸 (对角线) LED 背光 MultiTouch 显示屏

处理器：采用了64 位架构的 A9 芯片和嵌入式 M9 协处理器

显示屏：IPS多点触控显示屏，264 ppi，并且采用了防油渍防指纹涂层

分辨率：2048 x 1536

续航：10小时

尺寸：240*169.5*7.5mm

重量：478g

2、激光测距仪：

测量距离：0.05m至100m（0.2ft至650ft）

增强范围：在没有觇板的情况下可测量至100米远

最小显示单位：1mm　　

激光等级：II　　

3、便携式蓝牙打印机：

具有USB、红外等多种连接方式，能打印高质量的专业图片，能从平板电脑上无线或有线获得现场图等现场信息，锂电电池，一次充满电可连续工作5个小时.

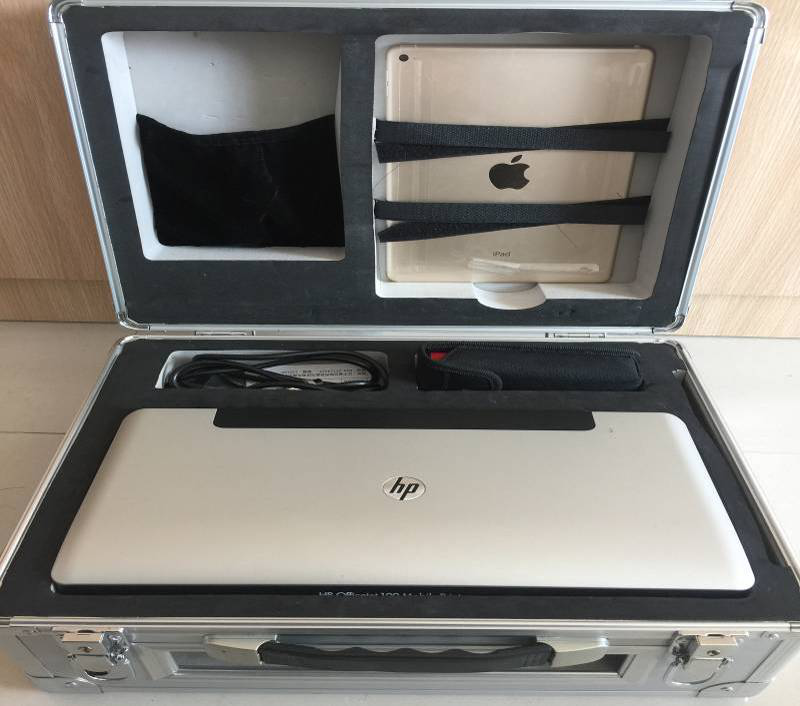

4、事故箱

5、现场绘图软件：拥有自主知识产权。

四、系统主要功能

A、道路的绘制及组成

1、可轻松用手写笔绘制出各种形态道路（如：直路、岔路、弯路、各种复杂交叉路口，道路剖面图，不等宽路、不规则道路等）图例：

2、可对整条道路进行参数设置，也可对分条道路进行参数设置（如：车道宽，车道数、单独道宽的设置等）图例:

3、特殊道路的生成（如：高速公路、城乡县道路等）

4、道路的记忆功能（对所绘制过的现场图，只要我们加以存储，该现场图的道路便会自动存储，便于以后直接调用）。

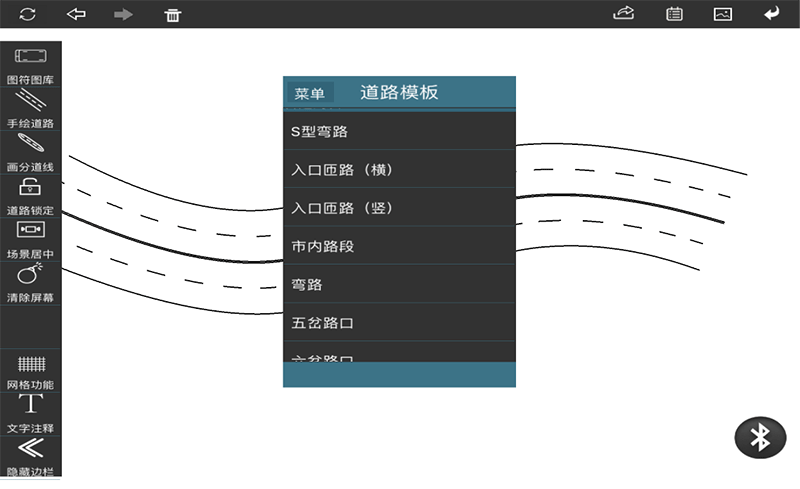

5、道路预先存储功能（可提前录入事故多发路段及复杂路段的模板，使现场绘图更加方便快捷）图例：

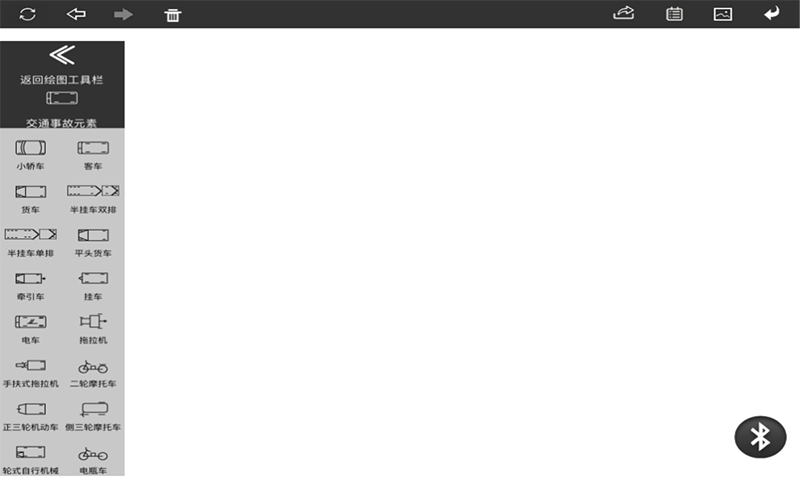

B、图符的规范及绘制

1、软件内可调用的图符完全按照国家标准添置。

2、图符引用范围较广，软件内汇集了全国各个地区对软件内部图符的需要，还加入了如：道路向导、交通现象、施工安全、禁令标志等。

3、图符绘制添加功能也同样的非常强大，可随心所欲的添加我们所需要的图符。图例：

C、事故绘制层面及事故绘图定位

1、本软件引用了双层同界面的概念，从而在绘制道路的时候我们操作在一个层面，同时对图符的操作是禁用的，相同，在绘制图符的时候我们又操作在另一个层面，对于道路的操作也是禁用的。

2、为了进一步避免误操作，把事故定位选项仅限于图符图层使用。

3、在进行事故定位时，可选用自动标注也可进行手动标注；三角定位或直角定位，还可两者结合方式，自动调整功能随时令我们看到绘制图符的真实摆放情况。

4、在自动标注时，被标注物体的标注线和定位距离自动生成，避免了交警现场绘图时遗漏重要参数。图例：

D、不规则绿化带的形成与打断

1、可随不同道路的交叉，在其交叉中间形成不规则绿化带。

2、可随意打断不规则绿化带。

E． 多元素选定及标注

1、引入了元素选择框的概念，这样即使在一起有两个甚至是多个元素重叠，我们也可轻松选定和加以标注

2、引入了淡化功能，这样在我们对某一元素进行操作时，其他元素的标注会被淡化掉，这样避免了因为其他标注而在视觉上影响我们进一步的绘制

3、标注与标注之间在同一位置，视觉上存在的干扰，我们通过对标注进行自动锁定，解决了这一问题。

F、新功能的增设

1、引入了道路相交时对圆弧的缩进修改。

2、显示出痕迹总长度和分段长度。

3、可根据某一条路边线，为绘制出的人形横道线进行定位。。

4、现场图中的各元素可与现场照片相关联，更直观的体现交通事故现场情况。

5、现场勘查信息可通过网络远程回传给指挥中心。

G、模板的定制

1、A4图纸模板。

2、可任选横向或竖向模板。

3、可任意调整现场图在模板中的位置。

4、现场图可自动居中。

5、现场图可任意调整比例。

6、可根据当地的情况自己制作打印纸张类型。

H、快捷的勘查笔录生成

1、根据公安部对勘察笔录最新版本进行修改，可提前设置有关信息（如：警员姓名，警队名称等）。

2、在勘查笔录中可点击选择各种相关信息（如：天气，路况等）。

3、勘查笔录可选择增加现场施救信息及其它补充说明信息。

4、可按照所画的道路，车辆，人体，痕迹等自动进行现场描述并生成勘查笔录。

5、可现场打印勘查笔录。

I  引入交互式概念

1、在绘图过程中如果绘制错误，只要恢复上一步操作即可。整个绘图过程无需重复操作，一气呵成。

2、实现文件自动存档的功能。

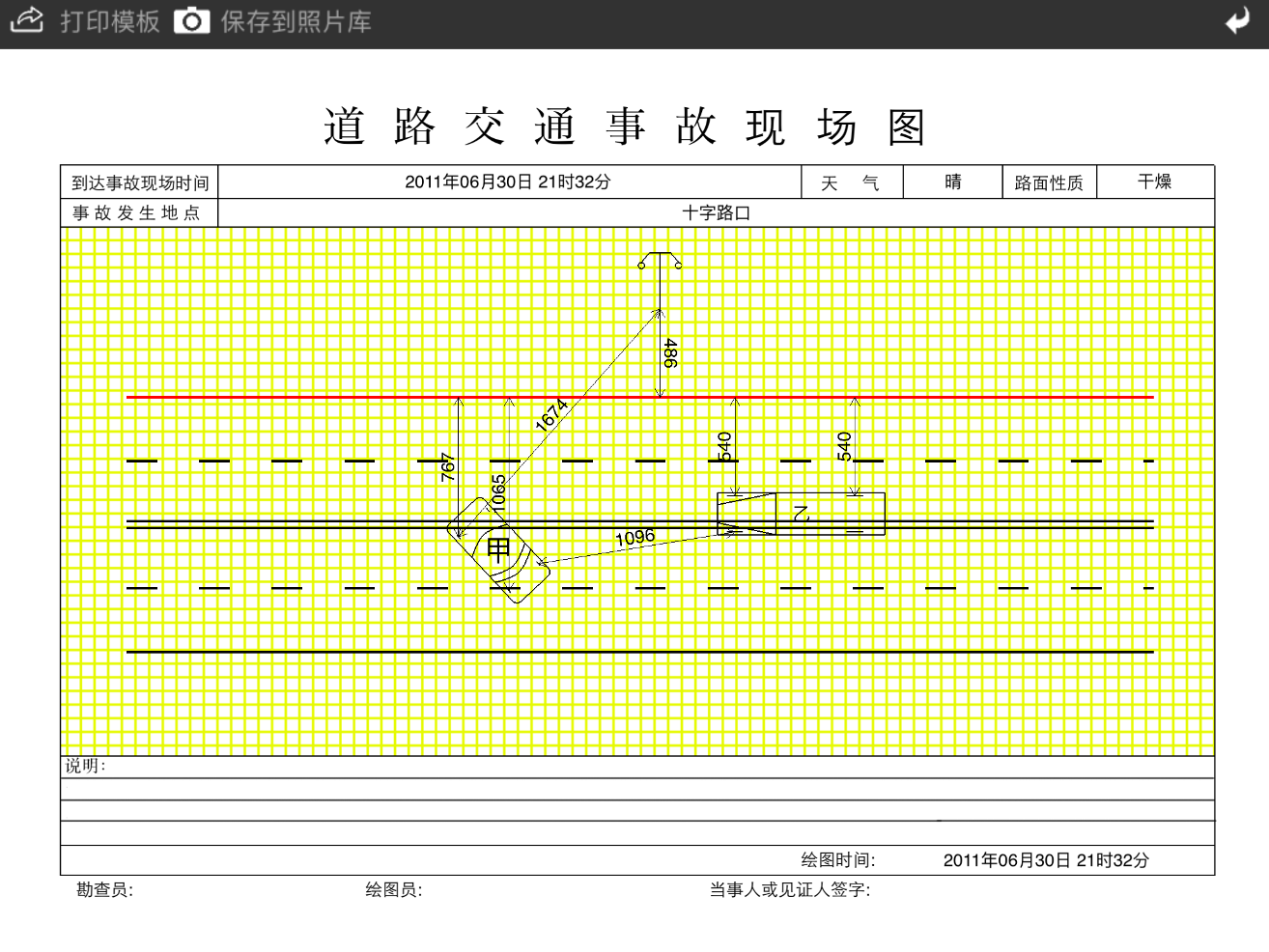

3、绘制的现场图是标准的比例图，无需交警回来后再画比例图。在现场就可以打印出比例图和勘查笔录。提高警员的工作效率保证制图规范化。

功能及优势：

一、硬件

事故绘图经验和iPad硬件平台技术，与传统的交通事故绘图设备相比具有以下特点：

n 软件随机安装，省去安装时的设置烦恼。甚至可一键完成重新安装安装或升级到软件的最新版本(该功能需要网络支持)；

n 体积轻而薄，便于携带。它的屏幕对角线为9.7英寸，大体上略小于一本杂志。仅重 0.68千克，厚13.4毫米，可随身携带在身边，略带弧形的背部设计更方便你拿取；

n Multi-Touch多点触控，让您的操作更加精准和直观，便于学习；

n 高分辨率的9.7英寸LED背光显示屏，画面鲜明锐利，亮度随环境光线自动调整，即使在阳光下也能清晰可辨，视角宽达 178°，并且横竖皆宜；

n 电池使用时间长达10小时，能够满足高强度的工作需要。

二、软件

1. 完全符合国家公安部2011年颁布的道路交通事故现场绘图标准。

2. 采用公安部最新标准现场勘察笔录。

3. 采用画路与拖路两种并存操作方式，方便民警使用。

4. 具有搜索功能，在道路图库中搜索需要的道路。

5. 在使用手写笔选择道路时可以框选，不需要精确点击线上。

6. 能对道路进行多次分段,生成各种不规则弯路。

7. 在绘制十字路口时可以随意路口弧度的大小。

8. 道路交绘能自动打断绿化带。

9. 可以任意添加分道线并能对分道线进行精确定位。

10. 绘制的人行横道可以自动打断分道线也可对人行横道精确定位。

11. 可以绘制不规则绿化带，不规则填充物并且制矩形和椭圆等物体。

12. 使用矩形打断时可以实现打断多样性，如打断多条线，打断三角绿化带或填充物。

13. 绿化带打断后可随意更改断点两侧宽度也可添加辅线。

14. 绘图时分图层，不容易混淆，也可以互相绘制。

15. 具有三角，直角，串连标注等多种种标注模式。并且标注能够锁定位置。

16. 在绘制血迹和散落物时可不输入面积。

17. 在打印绘制好的图时没有标注道路宽度时有提醒。

18. 也可全部清除道路标注。

19. 打印图纸可随意编辑修改。
