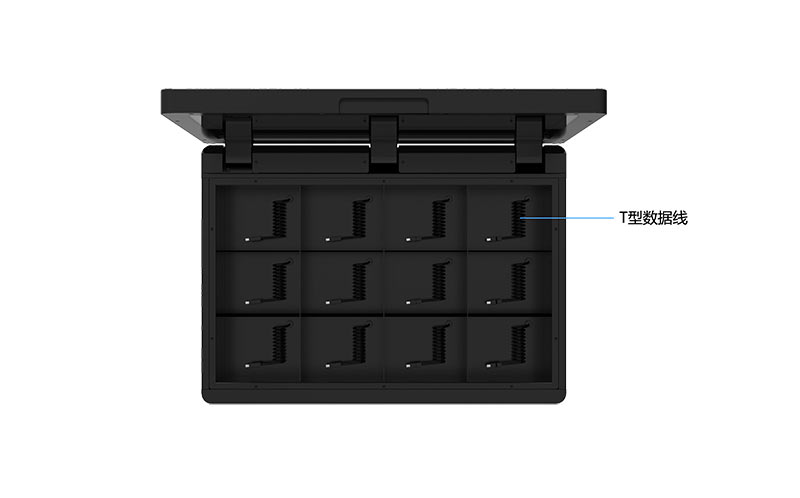

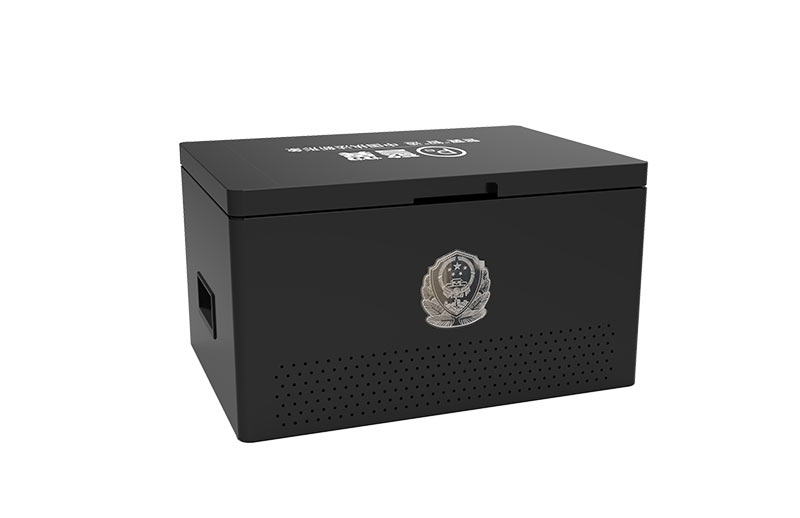

W7执法数据采集设备是一款桌面式的采集工作站,具有快捷安装、灵活的放置方式等特点。W7执法数据采集设备具备12个USB2.0采集口,采用USB线方式同时对12台记录仪进行充电和数据采集,W7可应用于移动执法现场、突发案件现场和偏远地区派出所等小型单位。产品外形图如图一所示。
图一
1) 适合人员较少的执法部门使用
2) 快速充电,快速采集;
3) 重要视频现场投影回放;
4) 全触摸屏操作;
5) 20000小时稳定运行;
1.连接线缆

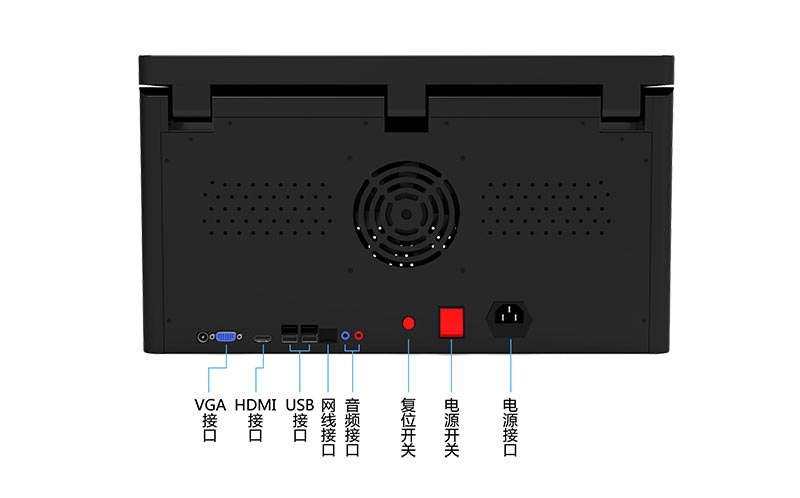

连接采集设备电源线,网线
2.基本操作
按下采集设备电源开关和复位开关,开机后采集设备会自动进入数据采集界面;将待采集的执法记录仪,通过USB插头接入执法数据采集设备,执法记录仪会“嘀”一声,进入采集状态,此时采集系统会识别显示:设备编号、使用者、使用单位、采集状态、采集剩余时间。
将记录仪摄录的执法资料自动拷贝,并将资料信息自动上传至指定服务器,上传完毕后自动将记录仪中资料删除,对已拷贝执法资料做整理,并上传至后台执法资料管理系统,全过程中可对已接入执法记录仪进行充电。
其特点如下:
l 自动采集功能:当执法记录仪接入后,数据采集平台自动检测记录仪并采集
l 自动存储功能:可支持12台执法记录仪同时采集,采集完成后,自动分类存储
l 授权设备识别:可自动识别接入的执法记录仪,非授权执法记录仪无法接入
l 自动上传功能:采集完成后,可将数据自动上传至服务器
l 自动清空功能:采集完成后自动清空执法记录仪内数据
l 充电功能:采集完成后,自动完成对执法记录仪的充电
l 定期更新: 采集设备可按照设定,自动定期清理硬盘上无需保留的文件
l 时钟同步功能:可校正接入设备时间实现时钟同步
以上功能全部自动完成,无须专人操作,完全替代了数据管理员的所有工作,解放了人力,提高了工作效率与安全系数。
项目 | 名称 | 规格描述 |

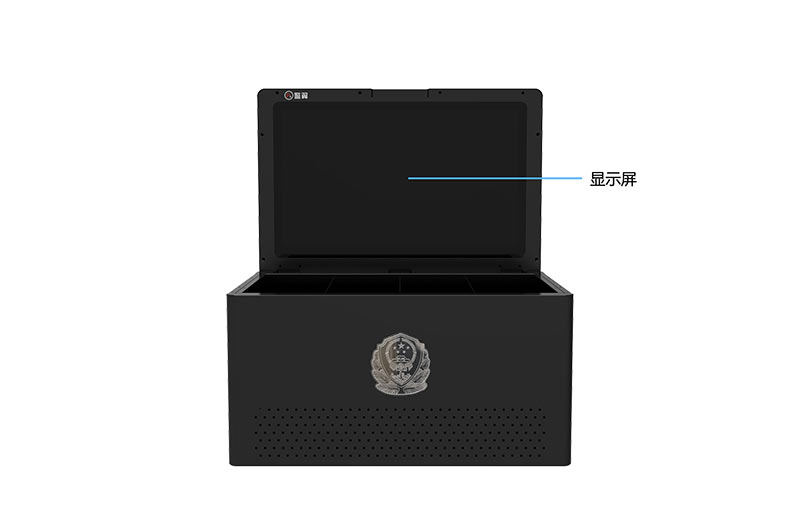

显示模组 | 显示屏 | 21.5寸触摸显示屏 |
分辨率 | 1920*1080 | |
核心板卡模组 | 主板 | SV1a-H8112P-B |
CPU | Intel G1840, LGA1150、主频: 2.8GHz | |
内存 | 金士顿2GB DDR3L 1333MHz内存 | |
USB口 | 支持8个USB口、其中外置2个USB2.0 、2个USB3.0、内置4个USB2.0 | |
Sata接口 | 1个SATA II接口,2个SATA III接口,通过SATA扩展卡可支持5个SATA | |
扩展插槽 | 支持mini-PCIE接口,可以接SSD和WIFI和SATA扩展卡 | |
内存插槽 | 支持2个内存插槽,最大支持16G内存 | |
硬盘模组 | 固态硬盘 | 无 |
机械硬盘 | 单盘支持8T,最大支持6块硬盘同时接入 | |
硬盘位 | 6个3.5英寸盘位。 | |
阵列卡 | 支持2TB以上硬盘。 | |
电源模组 | 电源 | 19V10A 额定功率190 |
电源特性 | 额定电压AC 220V 50~60Hz,支持宽压范围180~260V | |
过载保护 | 过压保护,过流保护,过功率保护,短路保护 | |
接口 | 采集充电接口 | Mini USB接口12个,充电电流500mA~1A |
网口 | 1个RJ45 千兆网络接口 | |
电源接口 | 1个220V电源接口 | |
环境可靠性能 | 工作环境温度 | 长期工作温度0~60℃ 短期工作温度-10~60℃ |
工作环境相对湿度 | 5%~93%RH,无凝结 | |
存储温度 | -20~75℃, 低温无凝露 | |
物理特征 | 外形尺寸 | 580*400*290 |
材质工艺 | 板金喷涂 | |
重量 | 毛重22KG。 | |
颜色 | 闪银黑色 | |
外观 | 桌面式 |
