1

接入注册

接入执法记录仪后，过管理员密码验证和关联配置可以完成注册。对已经注册过的执法记录仪，执法数据采集设备能获取执法记录仪的编号、用户名称、用户单位等信息。

2

数据采集

执法数据采集设备自动采集已注册的执法记录仪的视音频、音频、照片和日志等资料数据，并对执法数据采集设备采集到的数据与执法记录仪存储的原始数据的一致性进行验证，保证采集的数据应能正常浏览。

3

数据浏览

执法数据采集设备应能浏览已采集的视音频、音频、照片和日志等数据。

4

数据检索

执法数据采集设备应能对已采集的视音频、音频、照片和日志等数据依据执法记录仪产品序号、用户编号、时间、文件类型及执法记录仪重点标记文件等一种或多种条件进行查询。

5

数据上传

执法数据采集设备应能自动上传视音频、音频、照片、日志或索引等数据到管理服务器,应能设置自动上传时间。

6

执法记录仪数据清空

执法数据采集设备应能自动清空已完成数据上传的执法记录仪内部数据。

7

数据自动删除

执法数据采集设备应能自动删除超出存储期限的数据，已标记的重点文件不应被自动删除。

8

时间校正

执法数据采集设备应能自动对接入的执法记录仪进行时间校正，时间应精确到“年、月、日、时、分、秒”。

9

充电

执法数据采集设备应能对接入的执法记录仪进行自动充电并显示充电状态，并应能同时对多个接入的执法记录仪进行充电。

10

信息与状态显示

执法数据采集设备应能显示每台接入的执法记录仪的设备信息（包括但不限于执法记录仪产品序号、用户名称、执法记录仪的充电电量、数据采集进度等）和执法数据采集设备存储总容量、剩余容量、连接接口编号等信息，未接入执法记录仪的接口，应提示当前接口状态为空闲。

11

用户权限管理

执法数据采集设备应设置操作权限，未经授权的用户不可对执法数据采集设备进行操作，经授权的用户的操作权限应有分级管理机制。

12

数据完整性

执法数据采集设备在数据采集过程中应保证数据完整性，要求如下：

a）执法数据采集设备在数据采集过程中可选择任一接入的执法记录仪取消其数据导入，执法记录仪和执法数据采集设备中存储的数据应不丢失；

b）执法数据采集设备出现断电、重启、死机或执法记录仪出现意外断开连接等情况，执法记录仪和执法数据采集设备中存储数据及配置信息应不丢失，且在下次正常启动及连接后应能自动继续进行数据采集。

13

日志

执法数据采集设备应能自动对设备的运行状态及所有操作进行日志记录，日志内容包括但不限于开/关机、用户登录及操作、执法记录仪的接入/移出、执法记录仪数据采集、故障发生/恢复等时间。

14

故障报警

当执法数据采集设备产生网络中断、存储器溢出等异常情况时，应3s内在本地同时发出可听和可见报警指示。可听报警指示的声压应介于65dB(A)～90 dB(A)范围内, 持续时间不应小于5min，报警期间应可通过人工干预撤除可听报警指示，当有新的报警产生时，应能重新发出可听报警指示。可见报警指示应保持到故障完全恢复后才可消失。

15

数据存储

执法数据采集设备应能依据执法记录仪产品序号、用户编号、时间、文件类型等中的一种或多种条件对数据进行分类保存。

16

软件升级

执法数据采集设备运行软件应能实现本地升级或通过管理服务器远程升级。

17

触摸屏

执法数据采集设备可在触摸屏上进行功能操作。

18

优先采集

执法数据采集设备可具有优先采集接口，当此接口接入执法记录仪后，可自动暂停其他接口的数据采集而优先采集此接口的数据，优先采集接口数据采集完毕后，可自动恢复其他接口的采集。

19

文件格式转换

执法数据采集设备可对保存的视音频、音频或照片文件进行格式转换。

20

屏幕显示与物理采集位置对应

执法数据采集设备显示的接口编号可与其物理采集接口位置一一对应。

21

显示屏

屏幕分辨率为1920×1080。

22

接入能力

最多可支持同时接入24台执法记录仪，可通过USB线方式接入执法记录仪。

23

充电电流

执法数据采集设备在接入能力满负荷条件下各采集接口的最大充电电流应均不小于480mA。

24

数据采集速率

执法数据采集设备在接入能力满负荷条件下的平均单路数据采集速率应大于等于2.4MB/s。

25

工作噪声

执法数据采集设备在正常工作条件下的工作噪声不大于60dB（A）。

26

管理软件数据浏览

管理软件应能对视音频、音频进行回放，对照片和日志进行查看。

通过管理软件浏览本地存储数据时，应具备以下功能：

a）播放/暂停、切换上/下一个文件、音量调整、逐帧播放、慢播、快播、循环播放、连续播放、全屏播放等视音频播放功能；

b）播放/暂停、切换上/下一个文件、音量调整的音频播放功能；

c）切换上/下一个文件、缩放、全屏显示的照片浏览功能；

d）切换上/下一个文件的日志浏览功能。

27

管理软件文件标记及信息备注

通过管理软件应能在数据浏览过程中对人工判定为“重点文件”的文件进行标记，并与执法记录仪重点标记文件进行区分。应能对已标记的文件进行标记解除、添加文字备注信息。

28

管理软件数据检索

通过管理软件应能对视音频、音频、照片和日志等数据依据数据类型（包括但不限于用户名称、单位名称、时间、文件类型等）进行查询，应支持单一条件或多重条件进行查询。

29

管理软件数据删除

通过管理软件应能手动或按设定计划自动删除数据，已标记的重点文件不应被自动删除。

30

管理软件信息编辑

通过管理软件应能对接入执法数据采集设备的执法记录仪的使用者信息（包括但不限于使用者姓名、用户名称、单位名称、单位编号）进行编辑。

31

管理软件用户权限管理

通过管理软件应能进行用户添加、授权、信息编辑、删除、查找等管理操作，并对用户进行分级管理和权限认证，不同级别的用户应具有不同的管理权限。

32

管理软件截图

通过管理软件在播放视频文件过程中应能截取与视频分辨率相同的图片，但不影响视频的正常播放。

33

管理软件数据下载

通过管理软件应能对执法数据采集设备上传的视音频、音频、照片和日志等数据进行下载并保存。

34

管理软件数据统计

通过管理软件应能根据执法数据采集设备产品型号和序号代码、使用者姓名、用户名称、单位名称、时间、文件类型、文件标记等中的一种或多种条件对已存储的视音频、音频、照片和日志等数据进行统计，并自动生成报表。

35

管理软件参数配置

通过管理软件应能进行使用者信息、单位信息、数据存储时限和时间等参数的配置。

36

管理软件时间校正

管理软件应能校正与之连接的执法数据采集设备的时间,时间应精确到“年、月、日、时、分、秒”。

37

管理软件状态监测

管理软件应能监测系统内执法数据采集设备的网络连接状态。

38

管理软件日志

通过管理软件应能对系统运行状态及操作进行日志记录，日志内容包括但不限于用户登录/注销、参数配置、数据查询、下载及删除等。

39

存储容量

执法数据采集设备最大可支持48TB的物理存储容量。

40

兼容性

兼容TCL、致业、名都、华德安等主流品牌的执法记录仪。

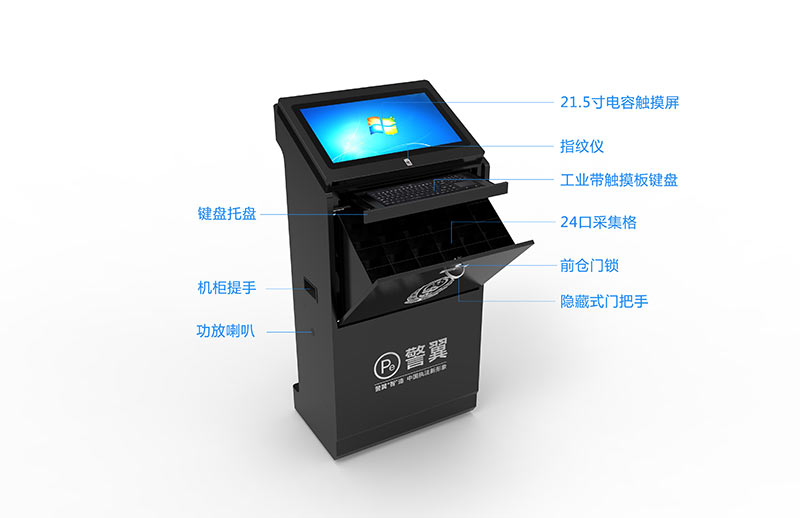

显示模组

显示屏

21.5寸液晶显示屏，电容触摸

分辨率

1920×1080

核心板卡模组

主板

ATX-IMB36JY

CPU

Intel G3930 主频2.9GHz

芯片组

Intel H270芯片组

内存

Kingston 4GB DDR4 2133MHz

USB接口

支持36个USB口，30×USB3.0（其中22个由芯片扩展），6×USB2.0

Sata接口

支持10×SATA接口（4个由芯片扩展）

内存插槽

支持4个内存插槽，最大支持64G

扩展插槽

1×M.2插座(支持Socket 3，M key，type 2242/2260/2280 SATA 及PCIe ×2) （M2P_16G）1×PCIEX16

硬盘模组

SSD

128G固态硬盘

机械硬盘

单盘支持6T，最大支持10块硬盘同时接入

硬盘位

10个3.5英寸机械硬盘盘位+1个128G固态硬盘盘位

阵列卡

支持火箭2720、LSI等主流品牌阵列卡

电源模组

电源功率

ATX电源供电，额定功率350W/550W可选

电源特性

额定电压AC 220V 50～60Hz，支持宽压范围180～260V

过载保护

过压保护，过流保护，过功率保护，短路保护

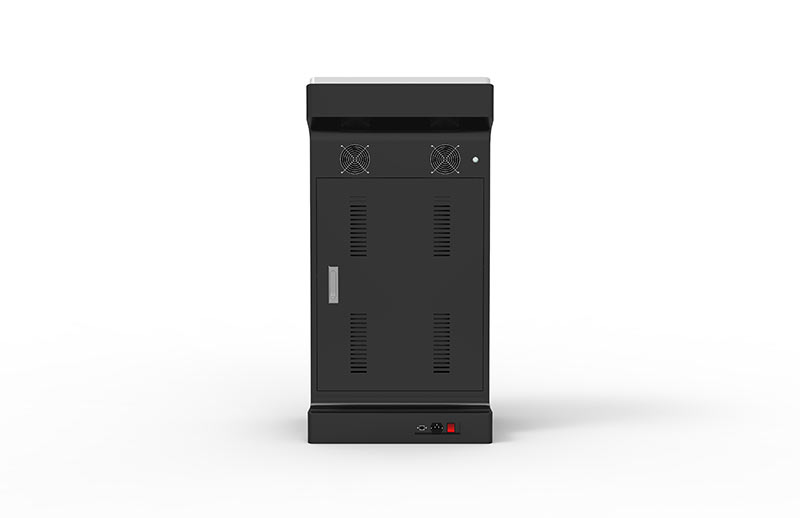

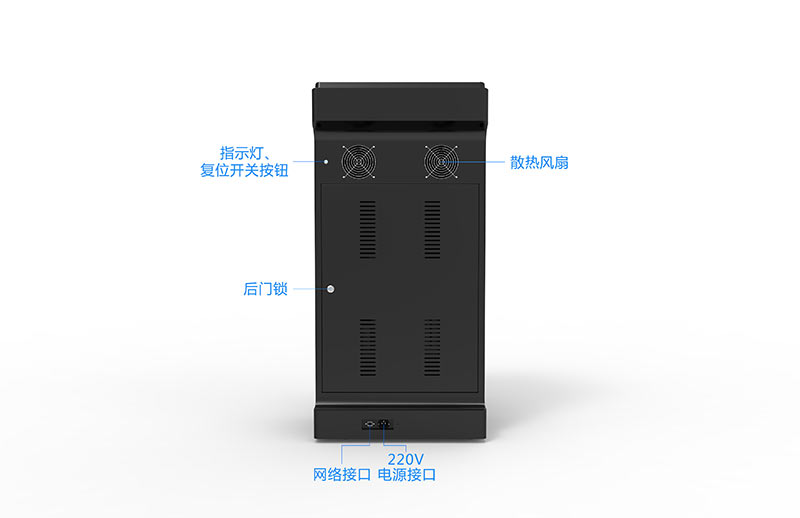

接口

采集充电接口

Mini USB接口24个，充电电流1A～2A

网口

1个RJ45 千兆网络接口

电源接口

1个AC220V电源接口

环境可靠性能

工作环境温度

-15～55 °C

工作环境相对湿度

5％～93%RH，无凝结

存储温度

-20～75℃, 低温无凝露

物理特征

外形尺寸

1210mm×600mm×410mm

材质工艺

板金喷涂

重量

约55KG

颜色

黑色

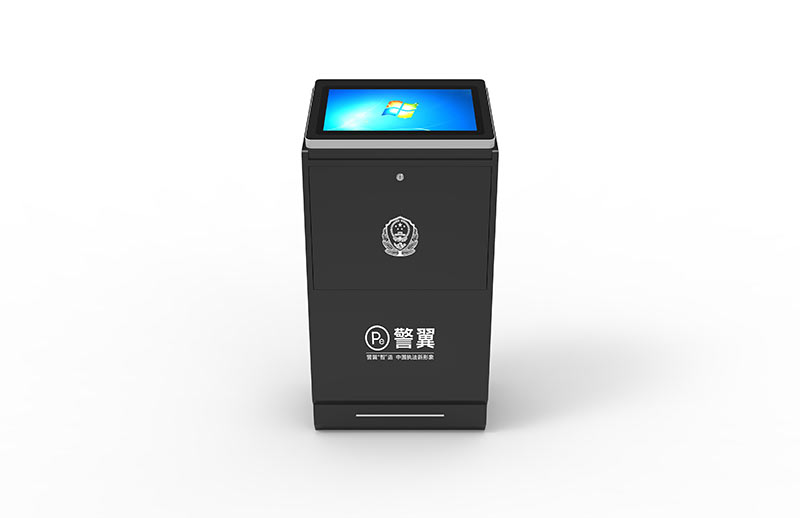

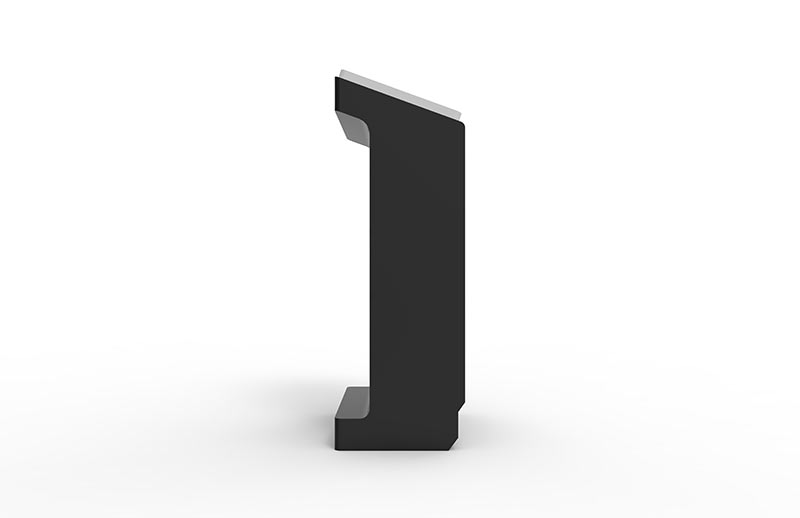

外观

立式
