交通事故现场绘图系统

DAHT-Ⅲ

1．概述

交通事故现场绘图解决了交警在交通事故现场勘察时速度慢、效率低、信息易遗漏等问题，系统以简捷、轻便、易操作、一次性成比例图等近乎完善的人性化设计，同时作为当地交通事故信息系统的一个组成部分，为案卷的制作、整理、统计等提供事故现场信息。

安卓系统平板电脑；

2．产品配置

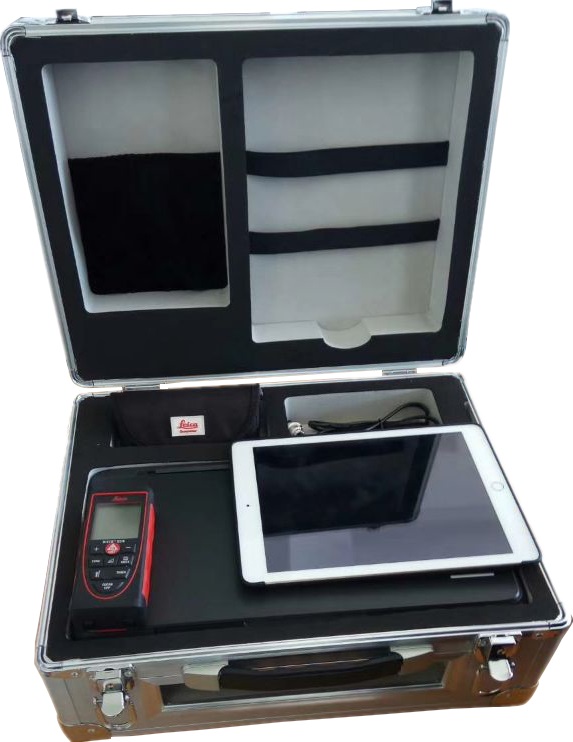

安卓系统平板电脑；

莱卡激光测距仪；

航空标准铝包箱；

充电器；

自主研发的安卓版绘图软件V1.0。

3．产品功能

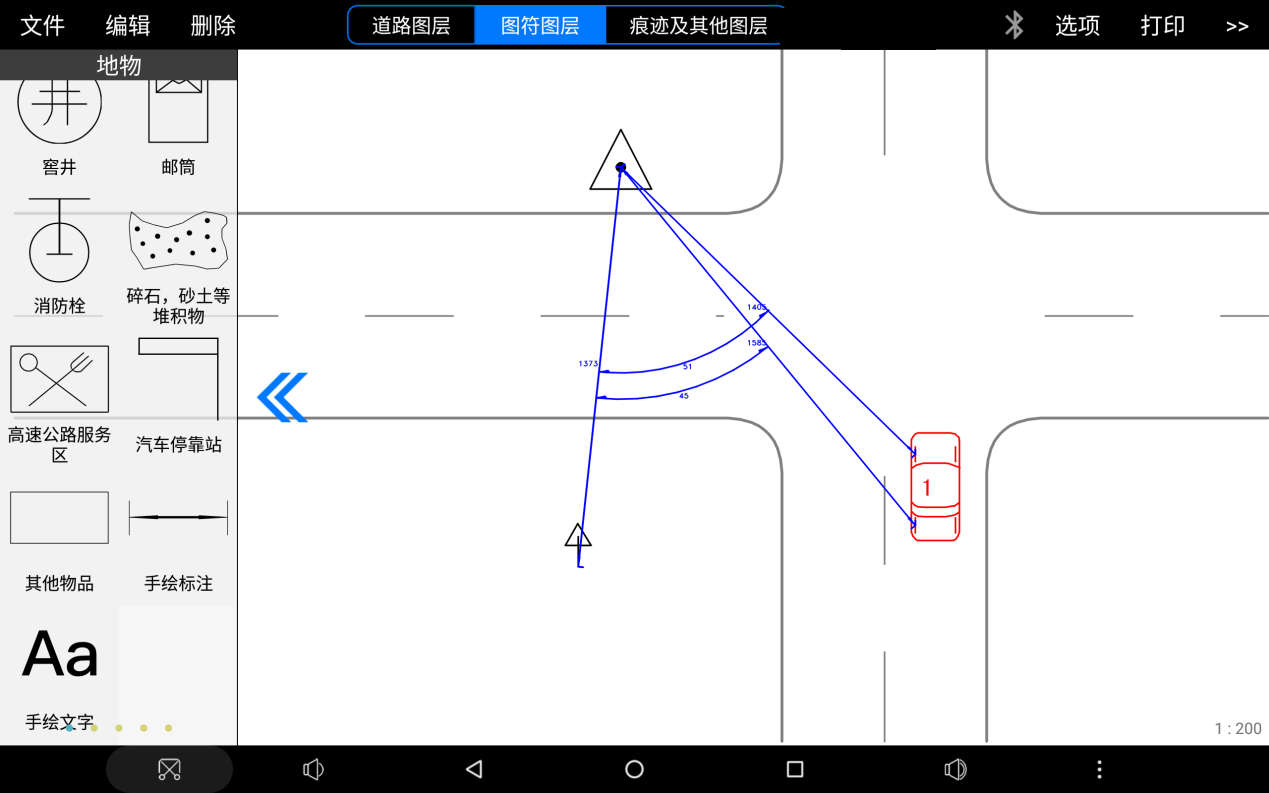

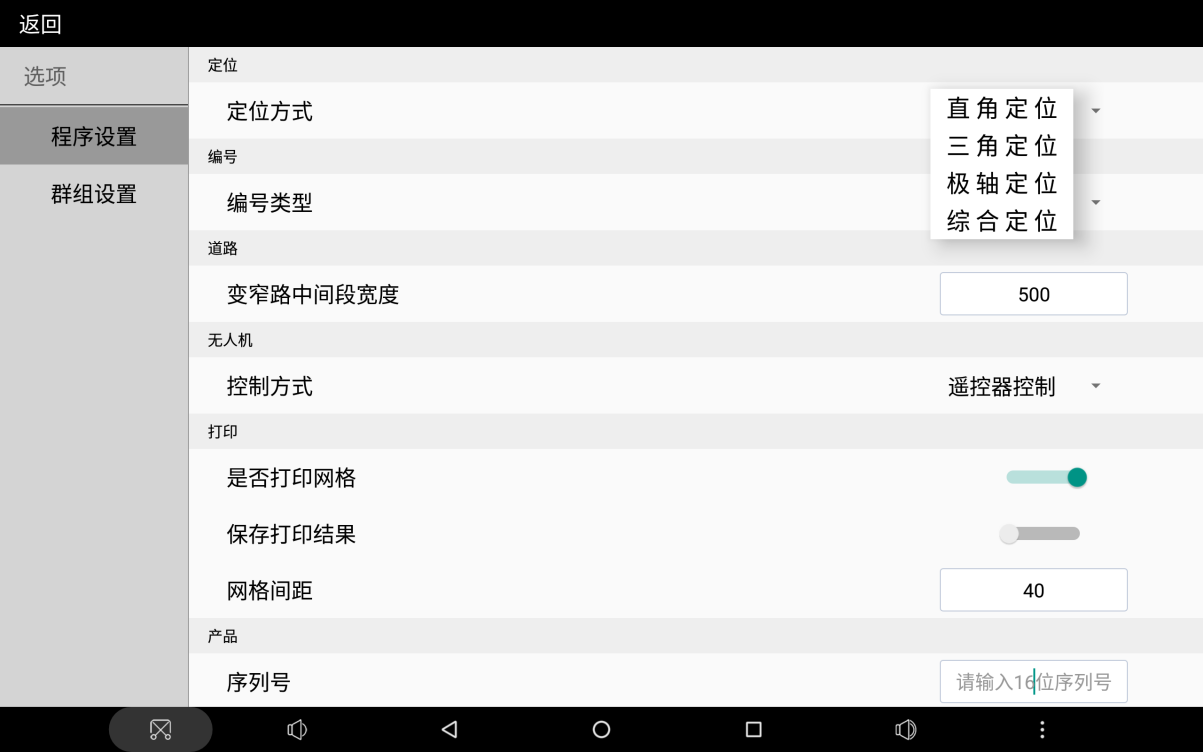

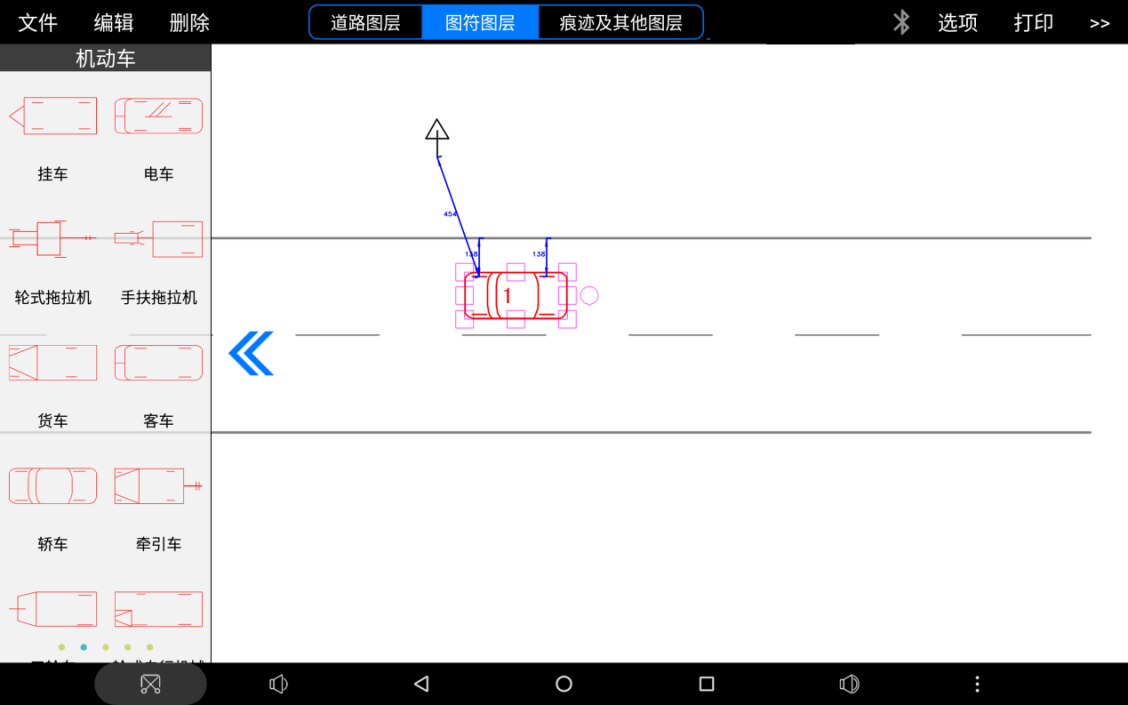

3.1四种定位方式

3.1.1直角定位

选取基准点，以沿道路方向为X轴，垂直道路方向为Y轴建立坐标系统，依次测量基准点到所有待测点的沿X轴和Y轴方向的距离，作为其X、Y方向的坐标。

3.1.2三角定位

一个基准点的三角定位法操作方法为先选取基准点，然后从基准点作道路中心线的垂线，取垂足为第二参考点，分别测量待测点到基准点和到第二参考点的斜线距离。

3.1.3综合定位

选取基准点，确定一条基准线，基准线一般为道路中心线或道路边缘线，从基准点向待测点作直线，再从待测点向基准线作垂线，测量所作直线和垂线的长度，当对某一待测点精确定位之后，可以用该点代替原基准点测量其附近的其他待测点。

3.1.4极轴定位

选取某固定物为极点，选取另一固定物为基准点并与极点连接，以此连接线作为极轴，测量待测点到极点的距离以及待测点与连接线与极轴的夹角

3.2打印功能

竖向打印、横向打印、实景打印。可根据用户需求进行打印，方便使用。

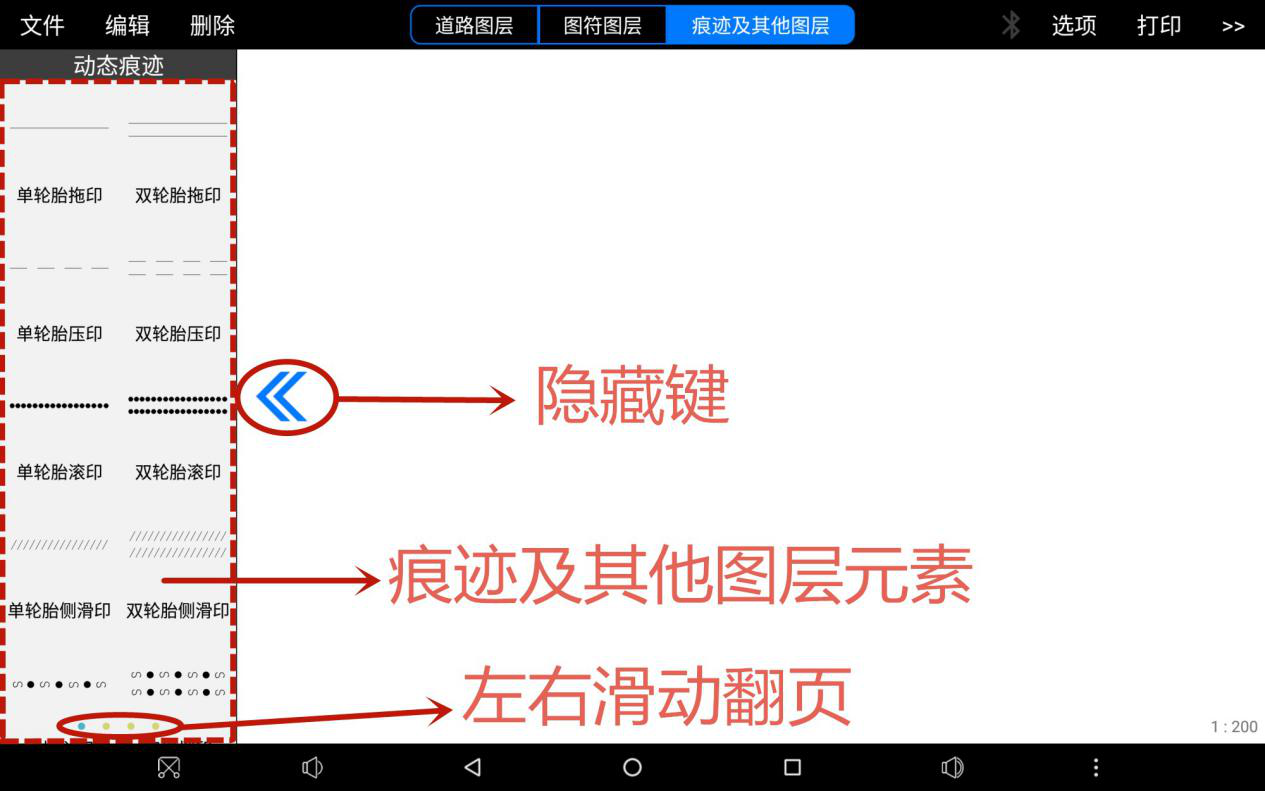

3.3分层锁定功能

可分别锁定道路图层、图符图层、痕迹及其它图层。避免使用者在绘制过程中，出现操作失误。

3.4蓝牙功能（选配）

借助测距仪操作的方便性及测量数据准确性等特点，便民警在现场测量时不必用皮尺测量和手动输入测量数据，既准确又高效，并利用测距仪蓝牙无线传输功能采取无线控制技术，可在系统中通过操作控制激光测距仪测距并将数据回传到系统中。本系统选配使用测距仪品牌型号为：徕卡D510。

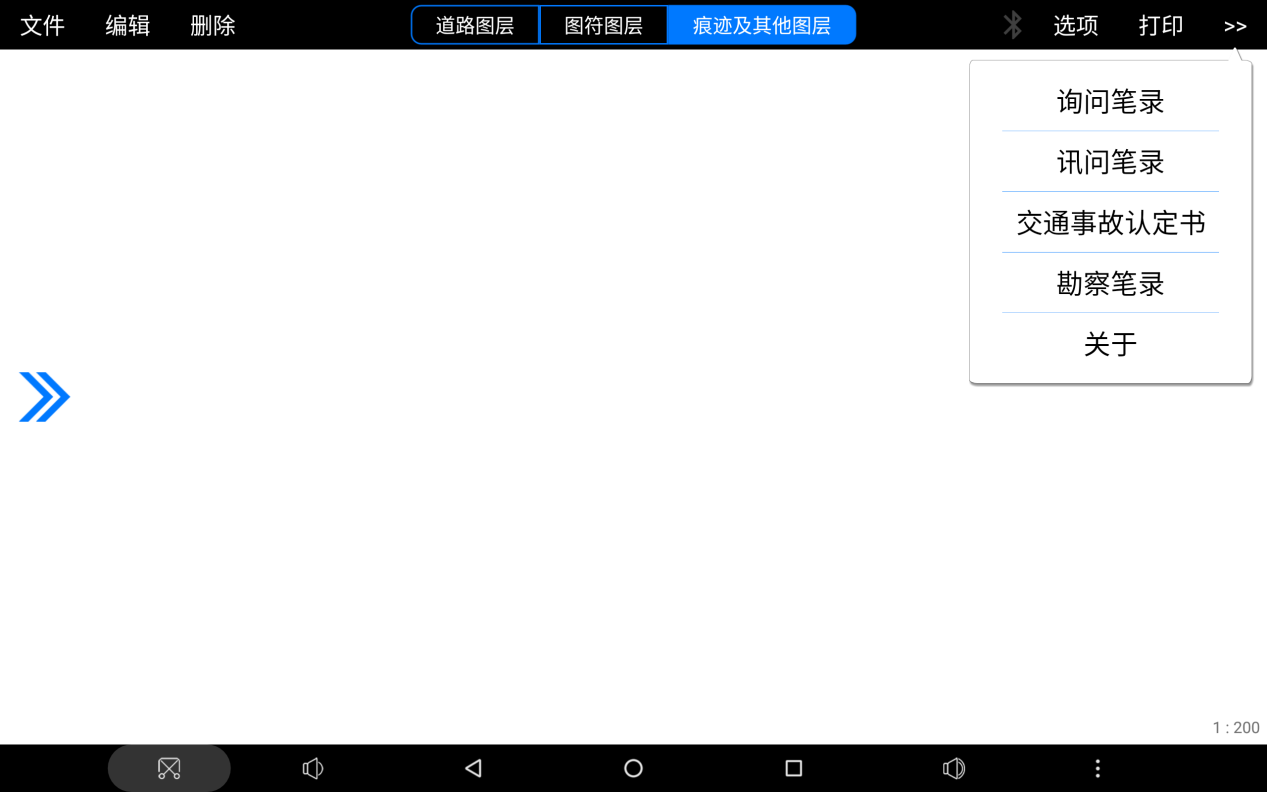

3.5笔录功能

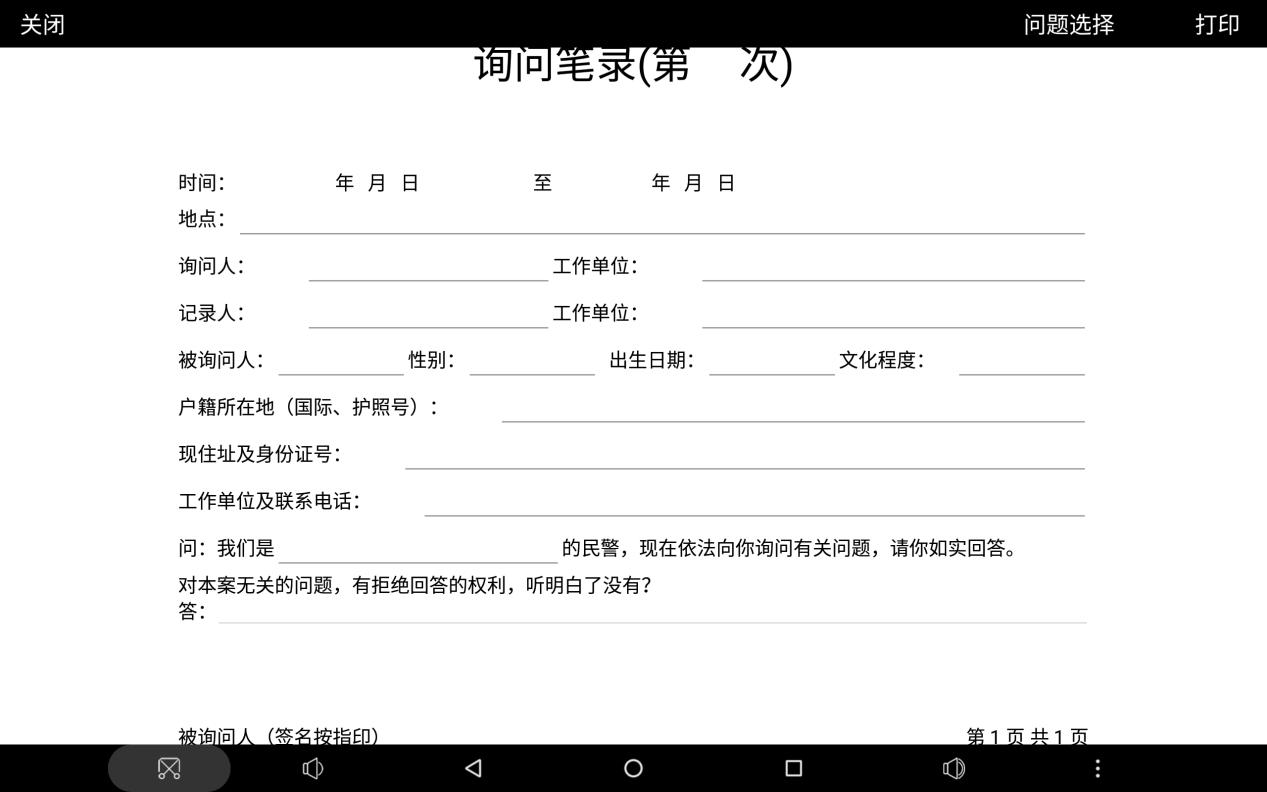

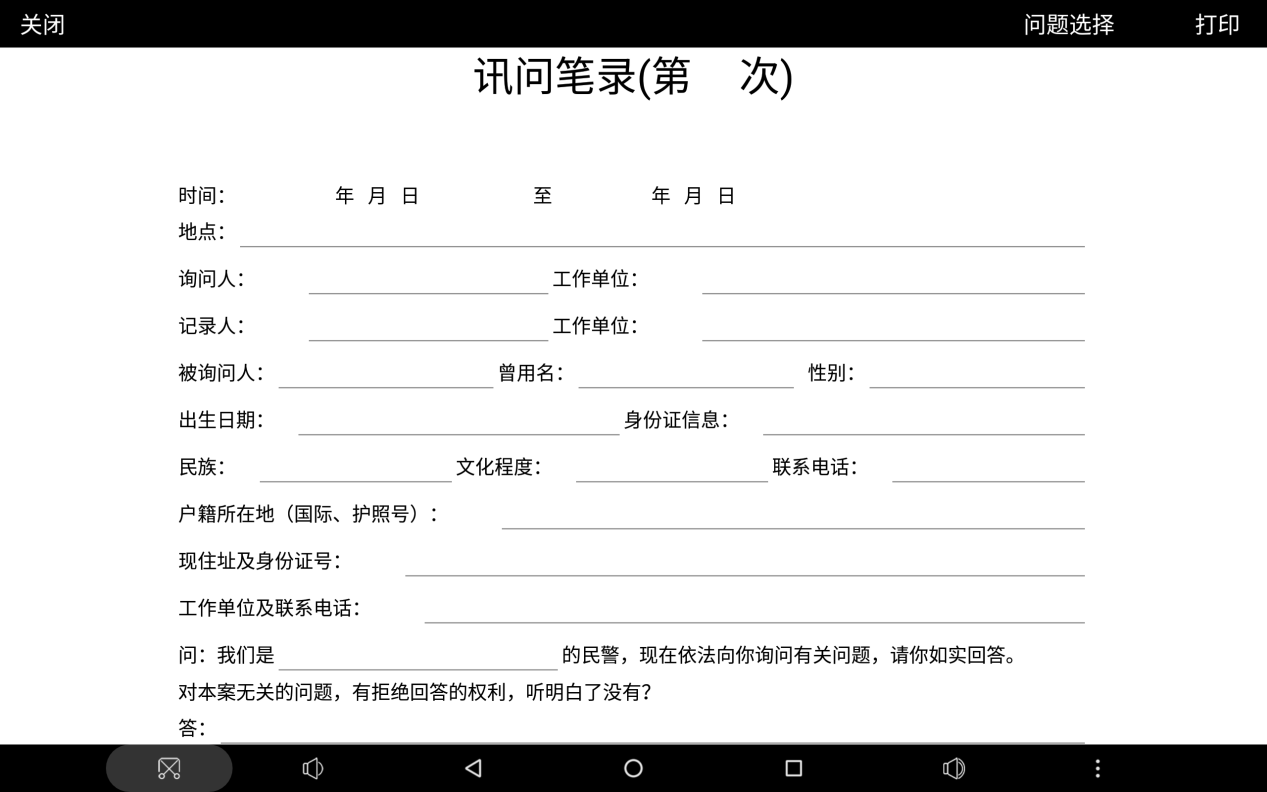

询问笔录

讯问笔录

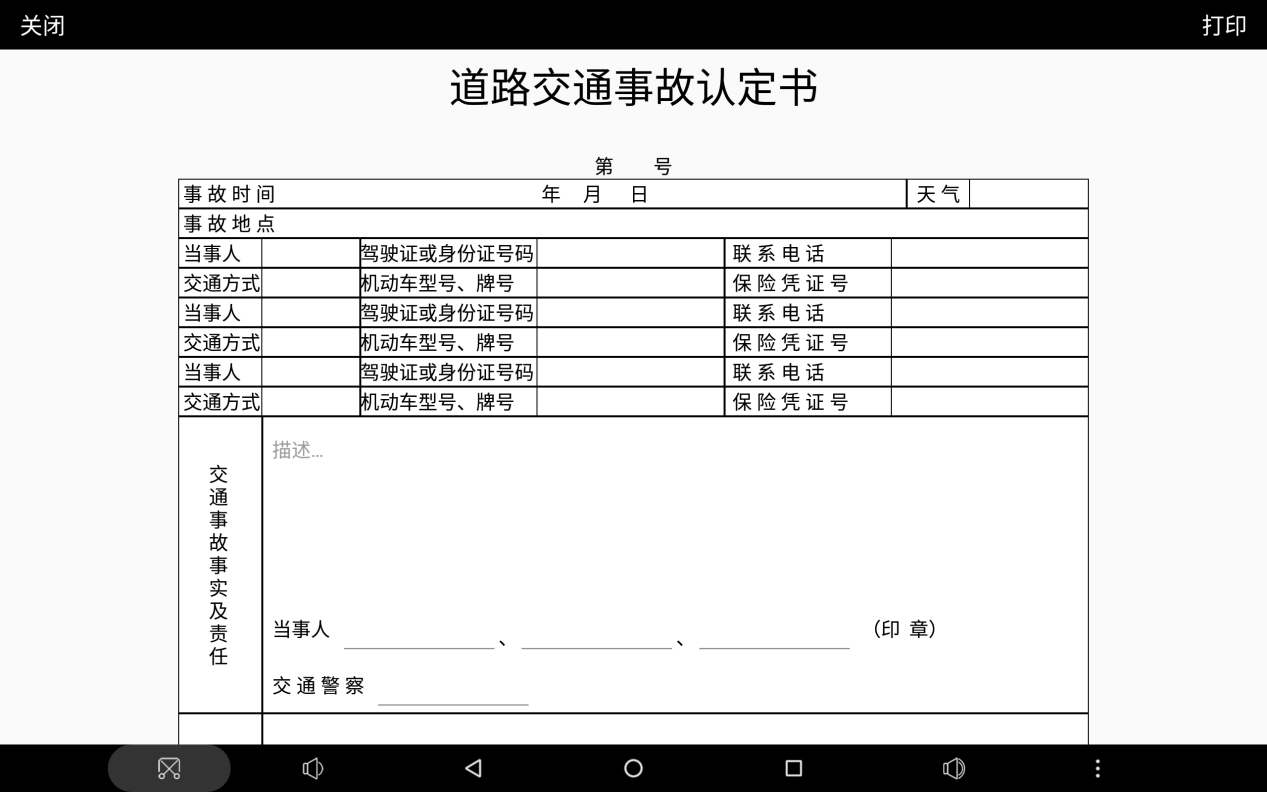

道路交通事故认定书

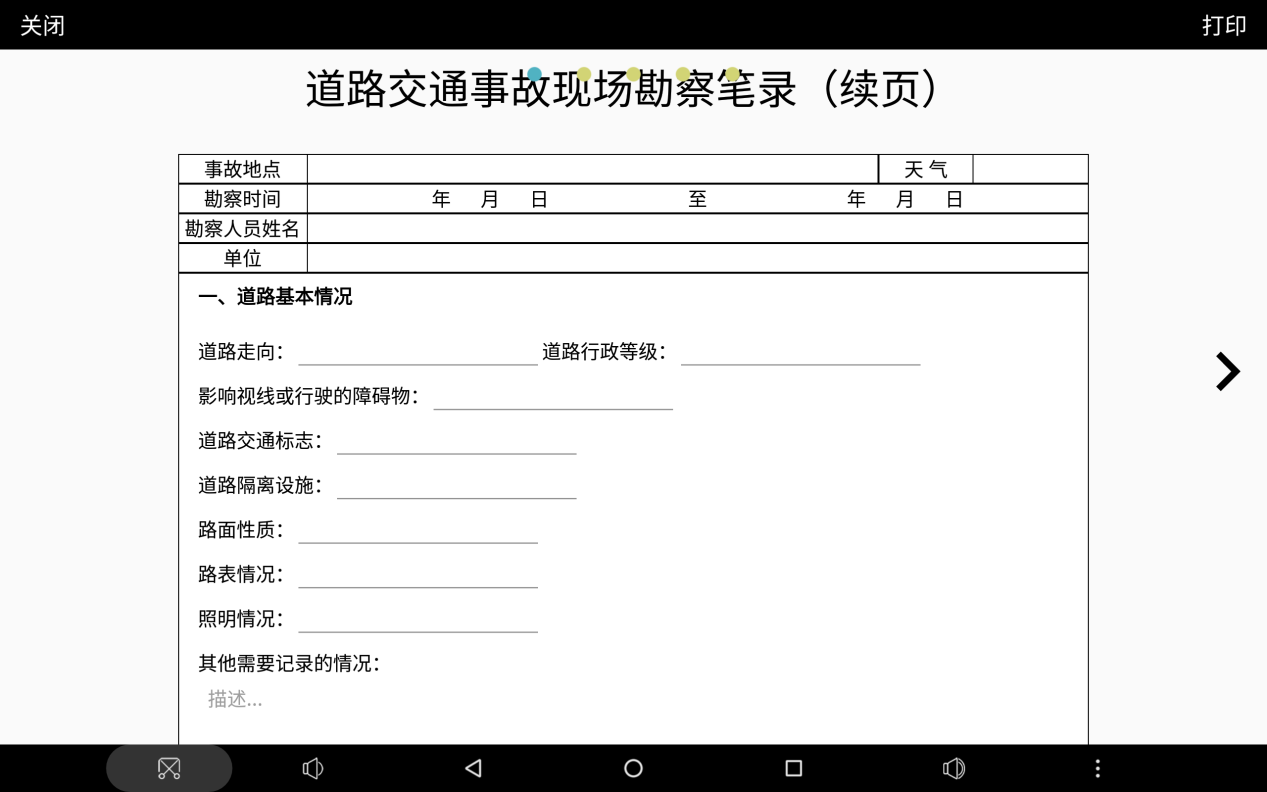

勘察笔录

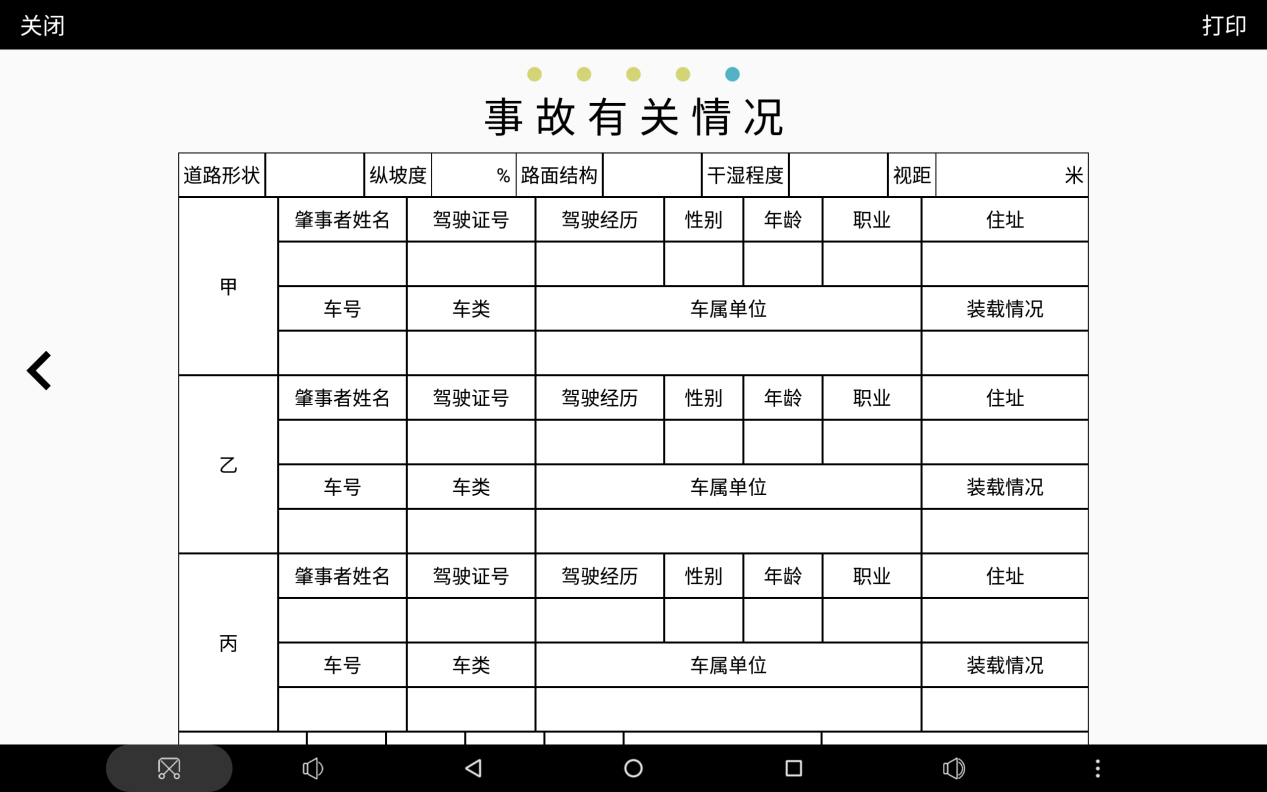

事故有关情况

3.6其他功能

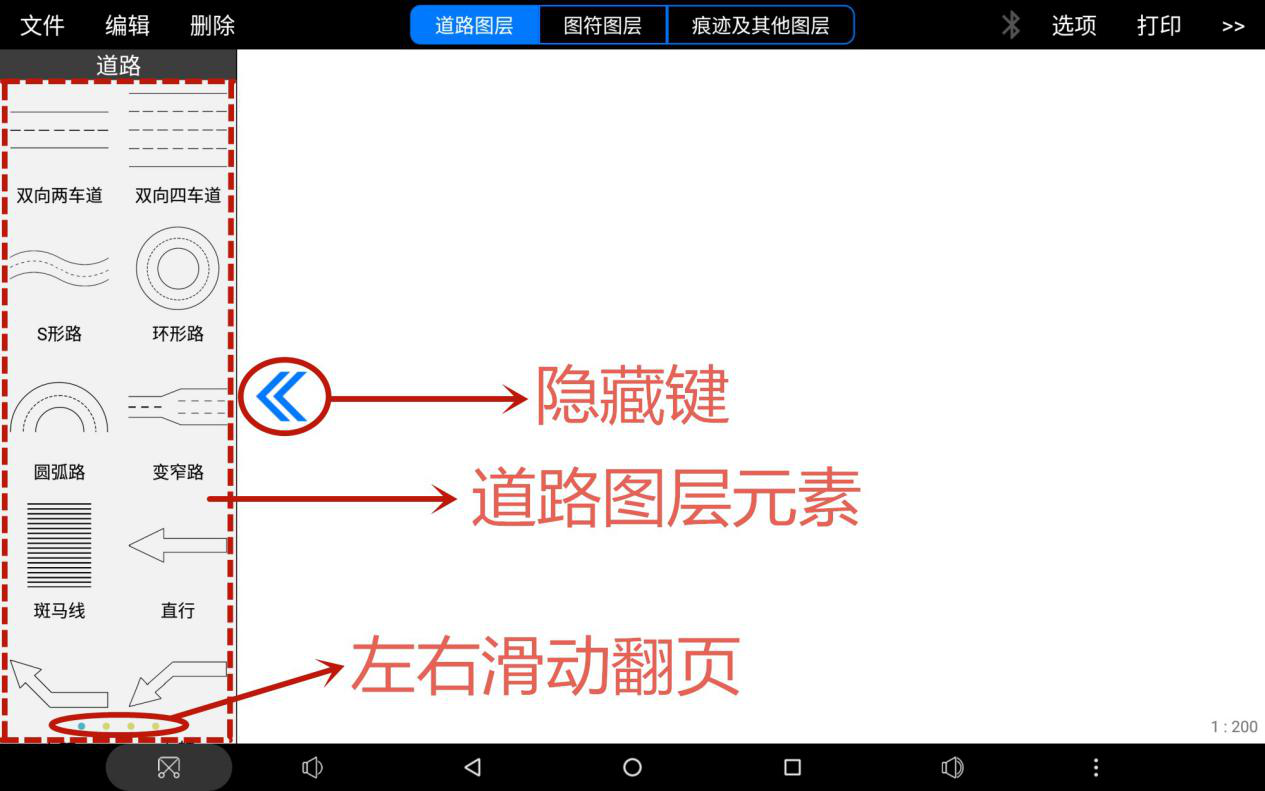

1、具有搜索功能，在道路图库中搜索需要的道路；

2、在使用手写笔选择道路时可以框选，不需要精确点击线上；

3、能对道路进行多次分段,生成各种不规则弯路；

4、在绘制十字路口时可以随意调整路口弧度的大小；

5、软件内置自动打断绿化带，可根据现场道路实际情况，自定义编辑，精准还原事故现场；

6、可以任意添加分道线并能对分道线进行精确定位；

7、绘制的人行横道可以自动打断分道线也可对人行横道精确定位；

8、可以绘制不规则绿化带、不规则填充物以及绘制矩形和椭圆等物体；

9、使用矩形打断时可以实现打断多样性，如打断多条线，打断三角绿化带或填充物；

10、绿化带打断后可随意更改断点两侧宽度,可添加辅助线；

11、软件实行分层绘制，不容易混淆，也可以互相绘制；

12、在绘制血迹和散落物时可不输入面积；

13、可一键清除全部道路标注；

14、打印图纸可随意编辑修改

4．产品优势

4.1.1硬件

1、软件随机安装，省时省力；

2、体积轻薄，便于携带；

3、多点触控，操作更加精准；

4、超长续航长达10小时，能够满足高强度的工作需要；

5、安卓版绘图软件系统更稳定，功能更强大；

6、采用安卓版平板电脑，终身免费升级；

7、“傻瓜式”设计，易懂易学，方便操作；

8、不需要繁琐的登录界面及密码易于操作；

9、硬件高端，稳定性更强。

4.1.2软件

1、能满足交警各类绘制需求，软件设计更科学；

2、软件功能模块设计、拖拽即可；

3、能够满足全国各地区道路环境；如市区道路、郊县道路、山区道路、高速公路；

4、分层锁定，避免使用者操作失误；

5、软件具有4G传输功能，能够将现场绘制图，实时回传到指挥中心，方便备案；

6、软件可自动生成比例图和笔录；

7、自动生成路口、自动标注道路，绘图更精准；

8、四种定位方式，满足各地使用要求；

9、采用公安部最新标准现场勘察笔录；

10、采用画路与拖路两种并存操作方式，方便民警使用。

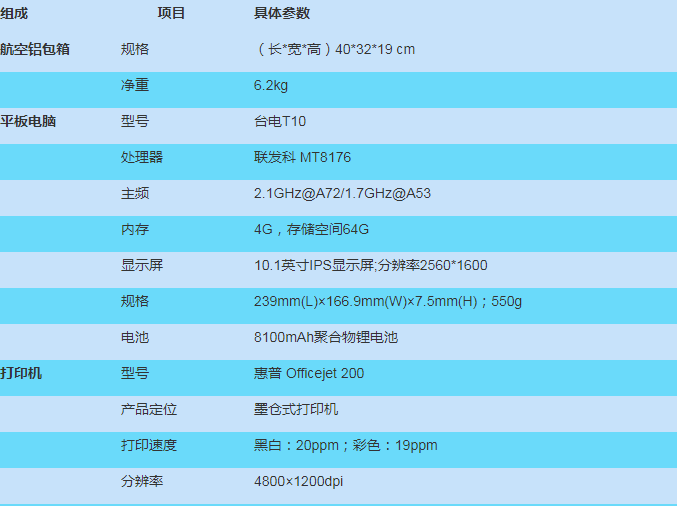

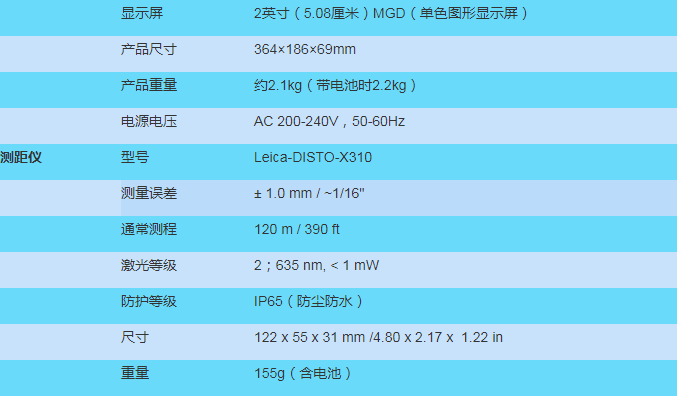

5．参数
