天鹰I号(Eagle-I) 警用燃料电池型呼气酒精含量检测仪 使 用 手 册

天鹰I号(Eagle-I)

警用燃料电池型呼气酒精含量检测仪

使 用 手 册

目  录

简     介 1

一、 开箱检查 3

二、 安全操作事项 3

三、 产品图片及部件说明 4

四、 关键零部件清单 5

五、操作说明 5

（1．）充电 5

（2．）开机及关机 6

（3．）测试操作 7

（4． ）查询及打印操作 11

（5．）记录备份操作 12

（6．）选项设置操作 13

（7．）电池弱电告警 14

（8．）打印机操作 15

六、联机软件 16

（1） 后台工具的安装 16

（2） 记录管理工具安装 18

七、主要技术指标及参数规格 19

八、有关校准、检定的说明事项 20

九、保养和维护 20

简     介

感谢您选择Eagle-I“天鹰I号”警用燃料电池型呼出气体酒精含量检测仪。您可以通过阅读本手册，全面地了解Eagle-I“天鹰I号”酒精检测仪的使用方法，领略其完善的功能和简洁的操作。

“天鹰I号”酒精检测仪是专门针对警用市场，格按照最新国家标准GB/T 21254—2007研发生产的一款酒精检测仪，产品特点如下：

（1） 主机采用高性能32位嵌入式处理器，处理能力强大。

（2） 采用进口的电化学燃料电池型酒精传感器，该传感器只与酒精起反应，并有寿命长，性能稳定等特点。

（3） 采用了紧凑气路设计、高精度的采样系统、仪表级电路设计及先进的算法，保证测量快速、准确、稳定。

（4） 主机与热敏打印机可分体打印，打印字迹清晰、速度快、单据保存时间长。

（5） 2.8英寸大屏幕320×240点阵彩色LCD显示,全中文操作界面。

（6） 简捷的三键操作，可只用一键完成整个测试过程。全程指示吹气过程，直观。可触摸屏输入车牌号、驾驶证号、执法警察警号等资料信息。

（7） 可存储40000条完整测试记录，任一条记录可随时打印，全部记录可备份到后台计算机系统。

（8） 内置GPS定位模块，可准确校时并自动生成测试地点经纬度。（选配）

（9） 采用定制大容量可充电锂电池，保障机器连续工作24小时以上。仪器内置时钟芯片和时钟后备电池，保障时间准确。

（10） 采用特殊设计防倒吸单向吹管，确保测量过程卫生安全。

（11） 本公司拥有完整的自主知识产权，集研发、生产于一体，有力保障售后服务。

Eagle-I “天鹰I号”警用燃料电池型呼出气体酒精含量检测仪已经通过“国家道路安全产品质量监督检验中心”以及“广东省计量科学研究院”按GB/T 21254-2007及JJG657-2006的检测，公司已获得“中华人民共和国制造计量器具许可证”。

注：1、凡出现GPS描述的只针对客户要求带此功能的仪器；

2、本公司保留在不作任何预先通知的情况下对本手册中内容作修改的权利。

一、 开箱检查

整套仪器放置在一个小巧坚固的专用铝包装箱内，一体机标准配置包含有以下部件：

1、Eagle-I主机及皮套                            1套

2、7.4V,2000mAh锂聚合物电池                    1块

3、市电充电器                                   1只

4、车载充电器                                   1只

5、数据传输线                                   1条

6、吹管                                         30根

7、速测集气杯                                   2只

8、热敏打印纸                                   4卷

9、说明书、光盘、合格证、清洁布、装箱单等       1套

注：1、分体机需增加一个电池及1个热敏打印机；

2、如客户有特殊要求，请按订货合同内容检查！

3、如发现有任何缺少或损坏，请立即与您的供应商联系！

二、 安全操作事项

请注意本说明书中的警告标志“”及警告字句。“警告”表示对仪器或部件可能造成测量偏差或损坏的情况或行动。

请不要试图自行拆开仪器或部件进行维修，否则会造成仪器损坏或其他安全事故。出现故障后请交给厂家或授权维修部门进行处理。

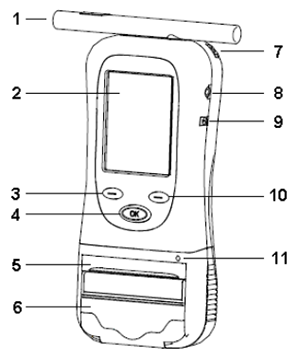

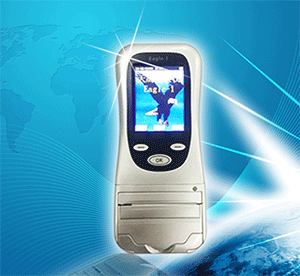

三、 产品图片及部件说明

          1：吹管                        7：触摸笔

          2：显示屏、触摸屏              8：USB接口

          3：左功能键                    9：充电输入口

          4：OK键                      10：右功能键

          5：撕纸条                     11：打印指示灯

          6：装纸扳手

四、 关键零部件清单

五、操作说明

（1．）充电

本机采用可充锂离子电池，容量达2000mAh，内置有高效设计的保护板。在电池电量不足时需对本仪器充电（充电时仪器无需开机）。

充电时将充电器插入相应的电源插座（市电充电器接入市电座、车载充电器插入汽车点烟器座），把充电器输出端插入仪器右侧充电输入口，此时左按键下绿色指示灯点亮，指示电源输入正常，随后右按键下红色指示灯点亮，此时进入充电状态。一般情况会在2~3小时内右按键下红色指示灯变为绿色，指示充电完成。充电完成后请拔出充电器。

如插入电源输出插头至仪器充电端口后，左侧绿色指示灯不亮，表示充电器无电压输出或输出异常，请检查市电或点烟器座及汽车电频电压是否正常。如左侧绿色指示灯点亮而右侧指示灯不亮，表明电池内部温度超出0℃～45℃的范围，仪器内的充电保护电路起作用，不对电池进行充电；待温度回复到0℃～45℃的范围内，自动恢复充电。

 安全注意事项：

请不要将市电充电器插入不符合充电器标贴上要求的输入电压、电流的插座。请不要在使用车载充电时发动车辆。

请不要在低于0℃（32℉）或高于45℃（113℉）的环境下对仪器进行充电。

（2．）开机及关机

在关机状态下，按住“OK”键不放，直至仪器发出“哔…”的声响后放开，仪器开机，工作状态指示灯（OK键下的指示灯）闪烁并显示开机画面和主操作界面：

界面顶部为状态栏，用于显示时钟（年/月/日/星期/小时/分/秒）、电池电量指示等状态信息，界面下部为主操作按钮，分别为“查询”、“测试”、“选项”。使用时可通过触摸笔或手指直接点触显示的相应操作按钮，也可按“左”键选择查询操作、按“右”键选择选项操作、按“OK”键选择测试操作。

⊙如在使用过程中发现触摸屏点触位置发生偏移（不准），可在关机状态下同时按住屏幕中心位置及“中间”键进入屏幕触摸位置校准。根据仪器的提示分别在屏幕的左上、右上、右下、左下部各点触1次，点触时要对准实心圆点待仪器发出“滴”声后松开，四个角都点触完后完成屏幕触摸位置校准。校正后如果触摸无效需重新校正。

在开机状态下，按住“OK”键不放，直至仪器发出急促的“哔.哔.哔.哔”声响后放开，仪器断电关机。

有GPS的到达测试地点开机后，仪器内的GPS会自动搜索卫星信号，当屏幕右上方的“GPS”符号出现后，表明仪器已经成功获取经纬度坐标。如长时间未出现“GPS”符号，请试着将仪器正面向上朝向开阔的天空。在仪器开机且接收卫星信号良好的情况下，随着测试地点的改变，GPS将不断的获取最新地点的坐标。

仪器具有自动关机功能，在设定的自动关机时间内没有任何操作，仪器发出急促的“哔.哔.哔.哔”声响后会自动关机。（自动关机时间设置见“选项设置操作”的有关说明）

警告

    在进行触摸屏操作时，无需用很大的力气来点触屏幕；不可用金属物品或其它尖锐物点触屏幕，否则会造成屏幕划痕或不可修复的损坏。

（3．）测试操作

开机画面状态下，按“OK”键或直接点击屏幕“测试”按钮，进入酒精测试状态：

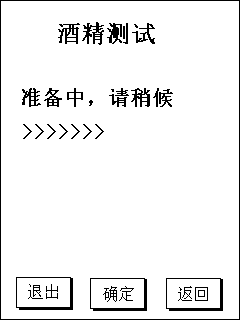

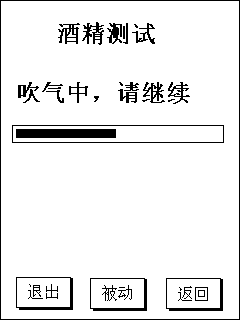

     仪器准备中          提示装吹管、吹气       吹气过程监测

根据屏幕的提示装好吹管，让被测者深吸一口气，然后含住吹管吹气，当达到吹气压力后仪器发出“哔”一声，同时屏幕测压指示条开始滚动、状态指示灯常亮；当滚动条到达尽头时，仪器自动抽气采样：

             采样完成，处理中           显示测试结果

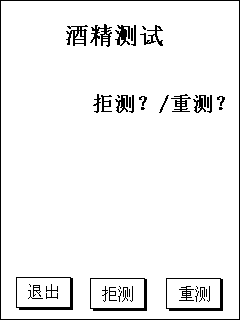

在吹气压力滚动条未到达尽头，出现被测者停止吹气，仪器会显示“吹气中断，请重吹”，同时发出提示音；在提示吹气20秒后，仪器仍未检测到吹气，屏幕会提示“拒测？/重测？”：

用户可根据具体情况选择“拒测”或“重测”。

在仪器显示酒精测试结果后，按“OK”键进入输入相关信息界面：

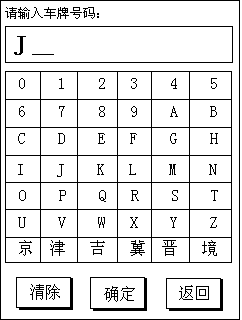

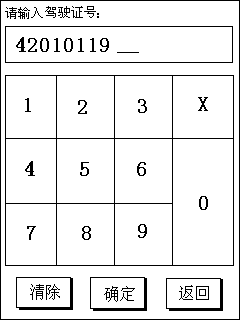

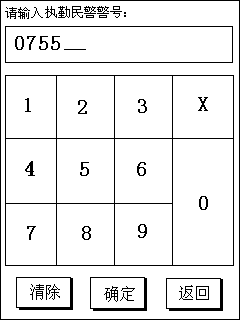

     输入车牌号码         输入驾驶证号码      输入执勤民警警号

输入车牌中的汉字时，点击汉字拼音开头字母（军警车牌除外），屏幕下部显示相关汉字，选取所需的汉字即可。如点击字母“J”可选择汉字：京、津、吉、冀、晋、境。

字母与汉字对应如下：

A：澳                             O: 消、边、水、电、林、通

C：川                             Q: 青、琼

E：鄂                             S: 陕、苏、使、试

G：甘、赣、桂、贵、港、挂         T: 台、拖

H：沪、黑                         U: 军、空、海、北

I：警                             V: 沈、兰、济、南、广、成

J：京、津、吉、冀、晋、境         W: 皖

L：辽、鲁、临、领                 X: 湘、新、学

M：蒙、闽                         Y: 渝、豫、粤、云

N：宁、农                         Z：藏、浙

在输入的过程中，如果输错，可按“左”键或点击“清除”按钮，仪器会删除光标前的一个字符。在输入执勤民警警号时，仪器会默认上一次输入的警号。最后仪器会将这次测试的内容显示在屏幕上（此时仪器将记录保存）：

           显示测试结果                   连接打印机、打印

如需打印，按“OK”键或点击“打印”按钮，仪器会将此次测试内容输出至打印机。或按“左”键退出至开机画面。

⊙“一键快速测试”：在测试过程中，根据仪器的提示，只按“OK”确认键，跳过车牌号码、驾驶证号码等资料的输入，快速完成测试。

有关说明：

1、“测试模式”有三种：

   “主动”-----被测者正常吹气后仪器自动采样完成的测试；

   “被动”-----被测者由于某些原因使仪器无法检测到正常的吹气压力，测试警员将仪器的进气孔（或安装上“速测集气杯”）靠近被测人员口鼻处，当被测人员有气体呼出时，点击“被动”按钮采样的测试；

“拒测”-----被测者拒绝配合酒精含量测试，测试警员点击“拒测”后的测试。

2、“测试结果”和“判定结果”

   仪器通过“主动”测试模式完成测试后，会显示出“测试结果”：未超标、饮酒驾车、醉酒驾车（仪器根据不同的测试结果显示不同的背景颜色：“未超标”绿色、“饮酒驾车”黄色、“醉酒驾车”红色）；如果仪器通过“被动”或“拒测”模式下完成测试，仪器只显示“判定结果”栏，具体的判定由测试警员根据具体情况和相关规定判定。

3、仪器有自动清零功能，如仪器还未完成清零时进入测试操作，仪器会显示“未归零，请等待”字样，一般情况下数秒后仪器归零，可进行正常测试。

 注意事项：

在连续测试时，两次测试应间隔2分钟。如测试结果超过80mg/100mL（即呼气酒精含量超出0.36mg/L），下一次测试需间隔3分钟，以便让燃料电池充分归零。

小知识：

身体中酒精的含量最初是通过血样来测定的。当开始使用呼吸酒精分析的时候，人们必须找到两者之间的关系。

英国的一个退休的法医科学家对大量随机人群做的调查得出如下的关系，血液中酒精浓度与呼吸酒精浓度的比值在1600到2900之间，因此在这之间选择一个特定的值是随意的，两个使用比较广泛的比值是靠中间附近的值，英国是2300，美国是2100。

中国大陆地区采用2200。（本仪器已按此系数设置好）

意识到呼吸酒精的值是绝对的非常重要的，在英国，呼吸酒精浓度的下限是35μg/100cm3 ，也就是191.4ppm乙醇，这相当于在比值为2300/1的情况下，80mg/100ml的血液酒精浓度。在美国，80mg/100ml的血液酒精浓度相当于38μg/100cm3 。我国对驾驶员酒后驾车也制定了相应国家标准：GB19522-2010《车辆驾驶人员血液、呼气酒精含量阀值与检验》，标准中对驾驶人员血液、呼气酒精含量的阀值规定如下：

本仪器已按GB19522-2010的规定设置好

（4．）查询及打印操作

    开机画面状态下，按“左”键或直接点击屏幕“查询”按钮，进入查询状态，仪器首先会显示最近的一次测试内容；装好打印纸后按中间键“打印”即可(若是分体机需要把打印机电源开关打开)：

显示查询记录

按“左”键或“右”键可查看上一条或下一条测试记录；如需打印查看的记录，按“OK”键进入下一个界面：

按“OK”键打印、按“左”键退出至开机画面或按“右”键返回上一界面。

（5．）记录备份操作

先按第六项联机软件操作安装完成后才能备份。将数据线一端插入仪器侧面USB接口，另一端插入计算机USB接口，运行计算机酒精测试仪数据备份软件，点击“请选择串口”下拉按钮，选择正确的通讯端口。然后让仪器进入“查询”界面，按“确定”后快速按“备份”按钮或右键（5秒内不按“备份”键，该按钮变为“返回”键），仪器会自动将存储的所有记录传送到计算机测试记录数据库中。

（6．）选项设置操作

开机画面状态下，按“右”键或直接点击屏幕“选项”按钮，进入选项设置界面：

通过直接点触或按“右”键选择需设置的选项，按“确定”，进入相应的设置画面：

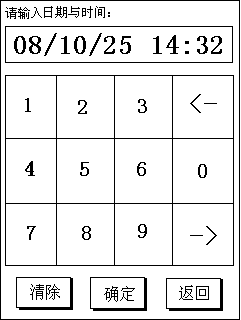

  修改日期及时间           修改时区        修改自动关机时间

点触数字可输入欲修改的内容，点触“<-”或“->”移动光标；如果输入错误可点触“清除”或左键删除光标前一位数字。修改完成后按“OK”键或点触“确认”保存新的设置。

注意：带GPS功能的仪器在接受到GPS卫星信号后会自动修改仪器时钟（自动校时）；不建议修改时区设置，否则仪器自动校准后会与北京时间不符；自动关机时间不宜设置得过短，建议设置不小于1分钟。

小知识：有关“时区”

1884年在华盛顿召开的一次国际经度会议上，规定将全球划分为24个时区。它们是中时区（零时区）、东1-12区，西1-12区。每个时区横跨经度15度，时间正好是1小时。最后的东、西第12区各跨经度7.5度，以东、西经180度为界。每个时区的中央经线上的时间就是这个时区内统一采用的时间，称为区时。相邻两个时区的时间相差1小时。例如，我国东8区的时间比泰国东7区的时间早1小时，而比日本东9区的时间晚1小时。

 实际上，世界上不少国家和地区都不严格按时区来计算时间。为了在全国范围内采用统一的时间，一般都把某一个时区的时间作为全国统一采用的时间。例如，我国虽跨越5个时区，但把首都北京所在的东8区的时间作为全国统一的时间，称为北京时间。

GPS卫星发送的时钟信号以中时区为基准，所以仪器在我国使用时按东8区调整（北京时间），即早8小时。

（7．）电池弱电告警

   当仪器电池将耗尽时，仪器会提示电池弱电：

       开机画面时，电池符号闪烁   测试状态时，显示“电池电压低”

当仪器提示电池弱电时，请关机充电。（参考5.1有关充电的说明）

 警告

仪器提示电池弱电后，还可工作一段时间，但应尽快充电，否则当电池完全耗尽后，仪器掉电关机，最后的一次测试结果可能不会及时保存。

（8．）打印机操作

本公司的仪器出货前都已设置好并能正常打印，在没有改动的情况下，无需进行下述1、2点的设置。”若是有改动（一体机更改了软件，分体机更换了热敏打印机）需进行下述1、2点设置。

1、选择打印机类型：在开机画面状态按右键“设置”→“打印机”进入打印机型号选择，一体机打印机型号需选择“0：Integration”,分体机打印机型号需选择“1:KY9000”，设置完成后按“OK”键选择后返回；并将仪器关机。

2、蓝牙对码(分体机才需要进行蓝牙对码，一体机无需进行此设置)：将热敏打印机装上热敏打印纸（光洁面朝锯齿条一边）后开机，然后同时按住仪器的中间和左边的按键进入管理员界面（请联系我们获取管理员密码），选择调试按配对键和“中间”键进入蓝牙配对，配对成功后仪器会自检并打印出一些汉字、数字和字母；同一套仪器，除了第一次使用需进行蓝牙配对外，以后打印机都不需要蓝牙配对，可直接使用。
    3、打印份数选择：在开机画面状态按右键“设置”→“打印份数 ”进入打印份数选择，按“OK”键选择后返回。

注意事项：

       1、注意装纸的方向要正确；

       2、打印时不要打开拉纸块；

       3、当热敏打印纸上出现红色的印记时需要更换打印纸；

      4、分体机打印时主机与热敏打印机距离不能超过10M。

 警告

不要在打印机处于打印状态时打开装纸盖。

六、联机软件

包装箱内配备了一张联机用的安装光盘。安装该软件对计算机配置的最低要求如下：

 CPU：INTEL/AMD 主频1G或以上

 内存：256M

 CD-ROM光驱、硬盘有1G剩余空间

 操作系统：Windows XP/Windows 2000/Windows 7/8

 通讯口： USB接口

（1）后台工具的安装

    光盘中有管理员工具和记录管理工具两种。管理员工具是给仪器的管理员使用，可进行参数设置、备份和查询记录；记录管理工具是给终端客户使用，只可备份、查询记录，不可进行参数设置。

 管理员工具安装安装方法：启动计算机后打开安装光盘，将光盘中文件备份到PC机上。打开管理工具文件夹中的USB Driver文件夹，双击图标，运行“CP210x_VCP_Win_XP_S2K3_Vista_7.exe”

根据提示安装完成；打开“Tool”文件夹，运行“管理工具”：

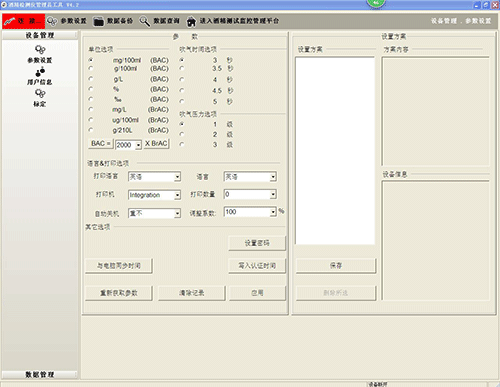

数据线一端连接仪器，另一端连接USB到电脑， “连接”按钮由红色变为绿色时仪器与电脑连接成功。连接成功后设备的参数设置情况显示在右下方的“设备信息”处。在参数设置界面，可以设置测试浓度的单位、转换系数、吹气时间压力、打印机、打印份数、关机时间、调整系数等。进入数据备份界面，点击“开始备份”按钮完成数据备份。

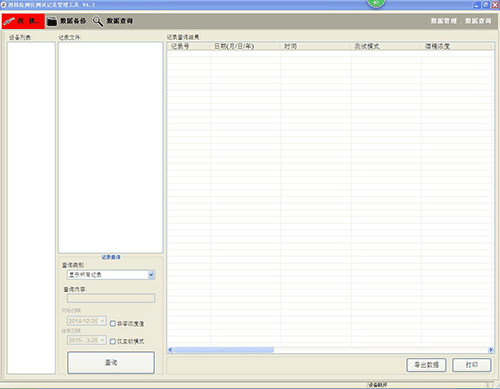

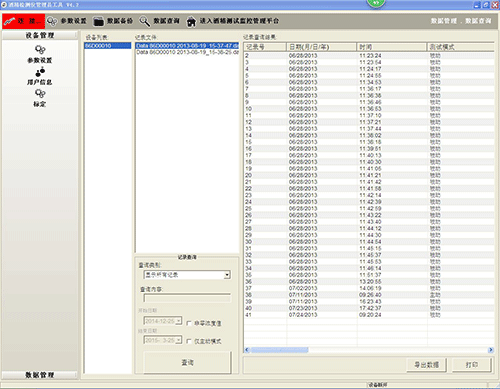

进入数据查询界面：

先选中要查询记录的目标设备，然后选择备份的数据记录文件，数据记录文件名称格式为：Data_年月日_时分.dat。选择查询类别，然后点击查询按钮在右侧表格会显示相应记录值。点击工具栏上的“导出数据”按钮将数据导出到微软Excel表格中。

（2）记录管理工具安装

    记录管理工具安装方法同管理工具安装。安装完后，打开记录管理工具文件夹中的“Tool”文件夹，运行“记录管理工具”：

点击“数据备份”按钮，进入备份界面，点击“开始备份”按钮完成数据备份。点击“数据查询”，选中要查询记录的目标设备，右侧会显示相应记录值。点击工具栏上的“导出数据”按钮将数据导出到微软Excel表格中。

注意：在计算机向仪器下载资料时，不要拔出通讯端子，直到软件提示下载资料完成。

七、主要技术指标及参数规格

注：本仪器在基准工作条件下具有最高的测量精度。在温度-10℃-45℃，相对湿度20%RH-90%RH范围内仍能工作，测量精度满足GB/T21254-2007标准要求。

八、有关校准、检定的说明事项

为了保证仪器的准确性以及执法取证的效力，按照国家相关规范的要求，每6个月需对本仪器做一次校准和检定。使用单位可向当地取得国家相关资质的实验室、计量部门进行校准和检定。

仪器校准需要密码才能进入，请联系科运售后。

小知识：

通常有两种校准方法，“湿”气和“干”气。“湿”气是指在呼吸酒精模拟器中使用液态的校准标准液。现在工业用的标准的模拟器由美国的Guth实验室生产，它能很好地模拟出人体呼出气体的状态。 “干”气是在一个气瓶中对压缩酒精/空气进行混合。必须指出的是燃料电池传感器对“湿”气和“干”气的读数是不同的，典型的区别在于“湿”气读数会比“干”气高6%左右，因此对结果必须校正从而跟“干”气相适应。同时使用“干”气也必须进行校正，数值会因大气压的不同而变化，因为“干”气在低气压下比在高气压下更容易膨胀，因此而导致浓度变低。

 警告

请按时对仪器进行校准和检定，不要使用未检定或超出有效期的仪器进行执法，以免引起不必要的法律诉讼。

九、保养和维护

需对仪器表面清洁时，请使用湿布或少量中性洗涤剂擦拭，切忌用化学有机溶剂（如酒精、天那水等）擦拭仪器表面。每次使用完后，请将仪器关机并放回专用铝包装箱中。

附录：《中华人民共和国道路交通安全法》中有关机动车驾驶员酒后驾车处罚的有关规定：

第九十一条 饮酒后驾驶机动车的，处暂扣6个月机动车驾驶证，并处1000元以上2000元以下罚款。因饮酒后驾驶机动车被处罚，再次饮酒后驾驶机动车的，处10日以下拘留，并处1000元以上2000元以下罚款，吊销机动车驾驶证。
    醉酒驾驶机动车的，由公安机关交通管理部门约束至酒醒，吊销机动车驾驶证，依法追究刑事责任；5年内不得重新取得机动车驾驶证。
    饮酒后驾驶营运机动车的，处15日拘留，并处5000元罚款，吊销机动车驾驶证，5年内不得重新取得机动车驾驶证。
    醉酒驾驶营运机动车的，由公安机关交通管理部门约束至酒醒，吊销机动车驾驶证，依法追究刑事责任；10年内不得重新取得机动车驾驶证，重新取得机动车驾驶证后，不得驾驶营运机动车。

饮酒后或者醉酒驾驶机动车发生重大交通事故，终生不得重新取得机动车驾驶证。

维修保养记录

仪器序号：

购入日期：

使 用 人：
