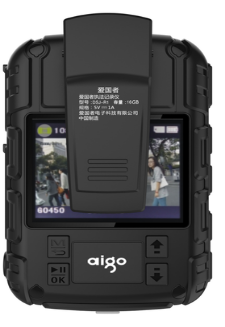

爱国者执法记录仪DSJ-R1产品概述

产品独特点:

1， 最新2015年公安部行标报告，产品报告符合A1级

2， 拥有自主外观专利权登记证

3， 产品外壳必须是双色注塑

4， 连续录像不低于11个小时

5， 电池需要单独提供安全和循环次数报告，检测单位必须有CNAS认证

6， 双麦克风录音设计

7, 支持HDMI视频输出和一键录音录像功能

商务资质：

1、爱国者品牌是中国驰名商标

2、爱国者执法记录仪有：带时间录音标识和断电保护发明证书，这样来保证音视频记录公正性、安全性和不间断性，有专利证书更安全稳妥 （两个录音文件专利证书）

3、爱国者电子通过ISO 9001认证

5、爱国者电子是高新技术企业

6、爱国者电子高新技术成果转化示范企业

7、公司成立时间超过10年，企业年营业额连续三年每年营业额不低于3个亿（可提供三年（2016、2017和2018年）财务审计报告）。

8、爱国者电子拥有国家级项目设备提供商证书（神舟六号、神舟七号的录音装置提供商，有证书）

9、爱国者电子注册资金5000万。

10、爱国者获得过科技创新奖证书

11、爱国者的所有产品，获得发明专利40项，实用新型专利80个。。

12、爱国者电子通过职业健康安全管理体系认证及环境管理体系ISO14001:2015认证

爱国者DSJ-R1产品特点

1、 警用产品认证：产品通过公安部第一研究所警用电子产品合格检测，产品符合中华人民共和国公共安全行业标准（GA/T 947.2-2015）；多次评为全国公安系统警用装备领先品牌

2、 安霸A7处理器：采用目前录像效果最佳最主流的安霸方案，真高清录像，可达到不漏秒不漏帧视频记录

3、 双色注塑外壳：产品外壳采用双色注塑一体成形，模具生产成本及技术高于普通工艺的外壳，使用寿命及手感高于普通塑胶外壳，同时还不易刮花，产品四周有工业橡胶保护更抗震和防摔。

4、 专利：爱国者专业设计师外观及结构设计，外观已申请专利，专利号：2014304975586

5、 专业管理软件：自主开发的管理软件，通过公安部一所合格检测，数据只有通过爱国者管理软件输入正确密码才可以导出，保证数据和完整性和安全性。

6、 外接电源：支持外接5V警用电源和普通移动充电宝，打开循环录像更可实现不间断连续工作。

7、 车载模式：选择开启车载模式后，将USB线连接记录仪USB接口，另一端接入车辆的点烟器，点火即自动开机录像，熄火即保存录像并关机，更便于追击逃犯。

8、 操作提示：振动提示、指示灯、声音三种模式，满足不同场景使用

9、 GPS：支持外接GPS模块，通过GPS模块定位可实现轨迹回放，详细记录警员的执法路线。

10、 连拍：可设置2张连拍，3张连拍、5张连拍、10张连拍、15张连拍、20张连拍几种模式可选，让执法证据细节更丰富。

11、 移动侦测：打开移动侦测功能后，在录像过程中，无移动目标时，暂停录像；当目标区域中有物体移动时，开始录像；大大的节约存储空间。

12、 对讲功能：通过外接对讲机可实现录像执法和通话功能同时进行，解决同时操作两台设备问题。

13、 采集站：兼容市面大多数执法记录仪采集站数据对接，默认音视频文件带有日期，警员ID，设备编号，记录仪日志等信息功能。

（二）执法记录仪参数

1、主体结构：整机采用内置3300mAh锂电池,连续工作不低于11小时。

2、夜视功能：可看清距样机≥5m 处人物面部特征，8米可看清人物轮廓；在≥2m 距离处红外补光范围可覆盖摄录画面≥80%以上面积。

*3、抓拍功能：在摄录过程中通过按下拍照键能抓拍与视频分辩率相同的照片，

但不应影响正常的摄录。

*4、防误操作功能：在录像和录音过程中除了录像和录音键其它按键操作无反应，以保证录像或录音不被中断。

*5、断电自动保存功能：执法记录仪在电量耗尽或意外关机时，可自动保存摄录

文件。

6、背夹、肩夹可更换使用或背夹、肩夹可实现 360 度旋转，标配背架一个。

*7、外壳防护等级：执法记录仪外壳防护等级符合 GA/T 947.2-2015最新行业标准 ；防护等级IP68。

8、加密数据管理软件,通过专用软件才可以连接电脑导出数据,保证电子证据的唯一性.

9、移动硬盘模式：可通过执法记录仪管理软件将执法记录仪设置成移动硬盘模式。

10、省电模式：执法记录仪具有关屏和休眠模式设置，休眠后可待机90天以。

11、视音频输出功能：可通过HDMI高清视频接口输出视音频信号。

12、最大记录间隔时间：相邻两段间最大记录间隔时间≤0.04s。

13、显示屏尺寸：彩色显示屏，显示屏对角线尺寸≥5.00cm。

14、照片像素数：JPEG 格式，有效像素数不低于 6016×3384，照片有效像素不

低于 2336×1314，最大像素7600 x 4275 (32M像素）。

15、照片文件大小:当分辨率≥2336×1314 时,照片文件大小应≤1MB。

16、执法记录仪应能上传数据信息。上传信息包含：所记录的视音频、音

频、照片、日志、设备编号、警员编号及执法记录仪的内部时间和存储器容量信息。

17、视音频预、延录：分辨率 720P 时能预录触发前≥30s 的视音频信息；能延

录触发后≥30s 的视音频信息。

*18、视频检验及视场角：视频分辨率≥1920×1080 时，视频帧率≥30 帧/s

或 60 帧/s，该分辨率下摄像头视场角＞140°。

19、电池工作时间：580P连续录像≥11h，支持外接电源，打开循环录像可以实现不间断连续工作。

20、开机时间：执法记录仪从按下开机键到进入取景预览模式所用时间≤3s。

78

21、数字变倍：执法记录仪在取景预览模式和摄录模式下，可支持≥16 倍数字

变倍。

22、视频回放快进、快退：执法记录仪在本机进行视频回放时，具有×2、×4、

×8、×16、×32、×64 快进或慢播回放模式。

23、视频文件压缩:视频文件格式≥1280×720（30 帧/s）时，每小时生成视频

文件大小≤2G。

24、文件标记功能：执法记录仪在摄录过程中可按下确认键按键，可对此视频文件做

标记。

25、图片显示:在本机浏览图片时可对图片进行放大、缩小、移动。

26、软件升级：将升级包文件导入执法记录仪内，开机后可进行软件版本升级。

27、一键切换：可通过长按录像或录音按键来进行录音/录像之间切换。

28、可以外接摄像头。

29、视频切换：可通过长按录像键实现 1920×1080、1280×720 分辨率的切换。

30、几何失真:本机记录的视频在所用的分辨率下几何失真应≤15%，符合最新公安部测试标准（GA/T 947.2-2015）。

31、储存卡内存：存储容量≥32G。

32 中文和英文两种操作系统

33、防摔测试：在工作状态下 2米高度，硬质地面，跌落后可正常工作，存

储的数据不会丢失。

34、目标指示：内置红外，可长亮指示目标所在位置，红外指示位置在记录仪视频的正中间。

35、白光灯：可长按菜单键开启白光灯进行补光，增强拍摄效果，也用做为手电筒功能使用。

产品参数

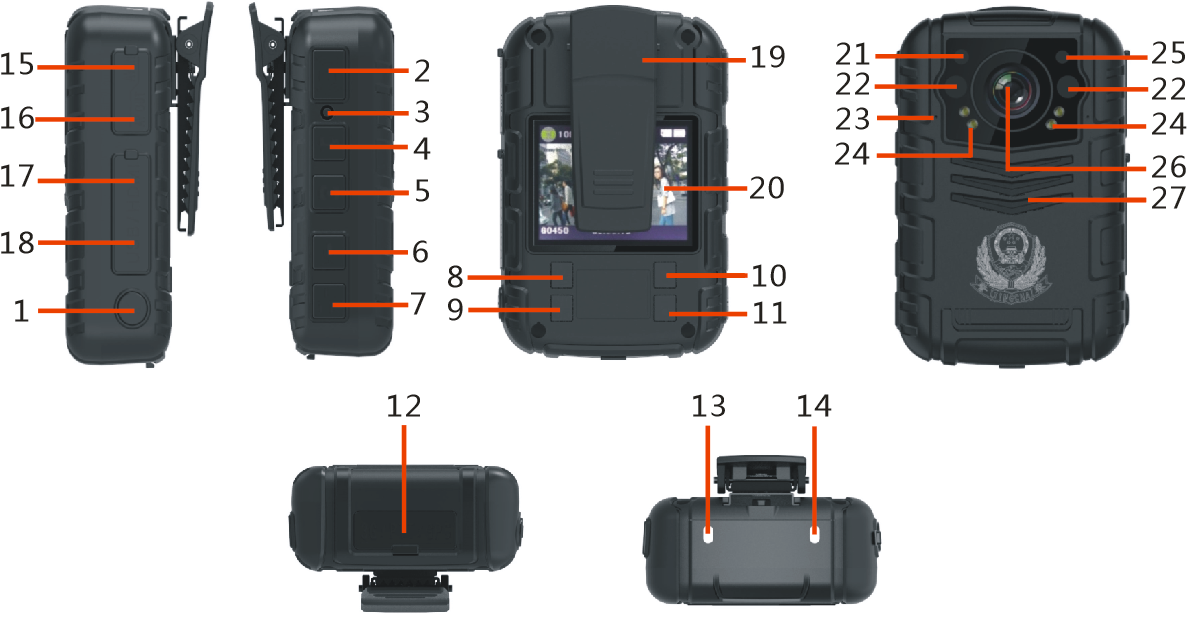

按键说明:

按键功能/基本操作说明

1.开/关机键

       关机时长按按键2秒，记录仪开机，绿色指示灯亮，记录仪震动一下，屏幕进入实时监控的待机状态。

       记录仪在待机状态或者工作状态短按一下可进入屏保状态，节省电量。

待机状态长按按键2秒，记录仪关机。

2.对讲机键

    在关机或待机界面时，将记录仪与对讲机连接，可实现对讲通讯的功能。

3.复位键

        在记录仪出现偶尔异常或死机时，可按此按键复位，让记录仪重新正常运行。

4.摄像键

       在关机时，长按此按键可实现“一键开启摄像”的功能，记录仪会立即开机并进入摄像的状态。

       在待机预览界面，短按一下此键，开始摄像记录现场；摄像时，短按一下可停止摄像。

       待机界面，长按此键，可实现一键切换摄像分辨率（1280*720 30fps、848*480 30fps切换）。

摄像品质与时长对照表：

* 以上表格数据是在明亮、静态环境下所测试的数据预估值。由于本机视频是采用H.264压缩标准编码，摄像文件的大小决定于采集图像的复杂程度，所以以上表格所列的时间仅作参考。实际拍摄时长会因环境因素而有所不同。

5.拍照键

       在关机时，长按此键可实现“一键拍照”的功能，记录仪会立即开机并拍照记录。

       在待机预览界面，短按一下此键，可实现拍照的功能。

       在摄像时，短按此键可实现抓拍的功能。

       在照片放大后，按此键可实现向上移动的功能。

       待机界面，长按此键，可实现一键切换拍照分辨率，如（5M 3008x1688、8M 3456x1944切换）等。

6.录音键

       在关机时，长按此键可实现“一键录音”的功能，记录仪会立即开机并进入录音的状态。

       在待机预览界面，短按一下此键，可实现开始录音的功能。在录音时短按一下此键停止录音。

       在照片放大后，按此键可实现向下移动的功能。

7.红外/激光键

在待机界面时，短按L/IR一次此键，可手动切换红外夜视功能，取消再按一次。

在待机界面时，长按一下此键，可实现激光定位的功能, 再长按一次取消。

8.菜单/返回键/手电筒

       待机界面时，短按此键可进入设置菜单选项进行设置。

       在设置界面下，短按一下此键，可返回上一层。

待机界面时，长按此键可开启白光灯，在黑暗的地方可当作手电筒使用。

9.OK/播放、暂停键

       待机界面时，长按此键可出现“视频/照片/录音”的回放预览界面。

       在设置界面下，按OK键可实现选择确认功能。

       待机界面下，按一下此键，记录仪会立即回放最后一个文件。

在视频回放时，短按此键可暂停；在照片回放时，短按此键可实现幻灯片浏览功能

在摄像时，短按OK/播放键，重点标记锁键符号出现，取消时再短按一次。

10.上键

      在设置菜单界面下，按此键可实现向上翻动的功能

      在查看照片时，长按此键可实现照片放大的功能。在照片放大后，短按此键可实现向左移动的功能。

      在回放视频时，按此键可实现快退的功能。

11.下键

      在设置菜单界面下，按此键可实现向下翻动的功能

      在查看照片时，长按此键可实现照片缩小的功能。在照片放大后，短按此键可实现向右移动的功能。

      在回放视频时，按此键可实现快进的功能。

12.多功能扩展接口

      多功能扩展接口可用于3G传输、PTT对讲、外接GPS、等功能使用。此功能需另购相应配件方可扩展相应功能。

13.指示灯

     充电指示灯在联机或充电时，灯为蓝色，充满后熄灭，

     工作指示灯在待机时，灯为绿色，在摄像时，红灯闪烁。

在拍照时，红灯闪一下。在录音时，黄灯闪烁。

14.AV-IN/AV-OUT接口

       AV-IN：将外接摄像头连接到记录仪的AV-IN接口，录音、摄像、监控画面为外接摄像头画面和声音；

       AV-OUT：通过AV-OUT线可将记录仪实时画面和声音通过此接口传输到外接监控设备显示。

15.HDMI接口

    高清视频输出接口，可通过HDMI连接线连接高清电视等图像显示设备进行回放或监视。

16.USB/充电接口

      USB接口与电脑连接可读取记录仪内的资料。将记录仪连接至电脑，打开管理软件，进入软件界面即可对文件进行管理了。（详见章节-文件管理）

      USB接口与电脑或充电适配器连接即可进行充电功能。

17.感光器/红外灯

       感光器与红外灯为一个组合器件，需相互配合使用。

当菜单的“红外切换”设置调为“自动”时，感光器会打开起作用，在夜视（较黑暗）的环境下，记录仪会自动切换为夜视状态；当走到明亮的地方时，记录仪又会自动关闭红外功能。

18.白光灯

       在黑暗环境可当应急手电筒使用。长按菜单M/返回键即可开启手电筒，再次长按关闭。

19.激光灯（辅助定位光源）

       在实时监测的待机状态或摄像的过程中，长按L/IR红外按键可实现激光定位。

20.异常报警

      本机有两种异常状态的报警提示，分别为：

      1.当电量不足的情况下，记录仪屏幕中电池电量显示会闪烁，并有震动及提示音报警提示。

      2.当记录仪内存满时，记录仪屏幕会出现“存储满”字样的提示，并有震动及提示音报警提示。

21.省电模式（自动屏保）

      本机具有省电模式（自动屏保）功能，在待机时设定的时间后进入省电模式。

      待机状态下无任何操作，30秒、1分钟、3分钟、5分钟（菜单中可选）后自动关闭显示屏，进入省电模式，点按任意键，显示屏开启。

22.充电

本机内置了大容量聚合物锂电池，请使用标配的充电器来充电。

记录仪关机状态充电约4小时充满电，充电时，机身电源蓝色充电指示灯会亮起；充电完成后，机身电源指示灯蓝灯熄灭。

通过电脑USB接口连接充电时。将记录仪连接至电脑USB接口即可充电。

当电量不足的情况下，记录仪屏幕中电池电量显示会闪烁，并有震动及提示音报警提示，此时应及时充电。

23.文件管理

标配数据管理

软件操作介绍:

打开后界面（Win7）如下图所示：

连上设备并输入正确的六位密码后（初始密码“888888”），点击“连接设备、登录”， 此时机器会自动校对时间并进入管理界面：

读取：读取记录仪内部当前的时间，显示在界面中。

同步：同步电脑时间至记录仪中。带管理软件的记录仪版本本机不能设置时间，需通过管理软件进行对时，以保证据数的真实性。

编号设置：可对记录仪的设备编号和警员编号进行设置，以便于管理以及将编号信息打印在照片或视频上，以保证数据的真实性、唯一性。机器编号为5位字符，警员编号为6位字符；编号可以是数字和字母。

修改密码：修改后台管理软件登录密码；

恢复出厂设置：清除所有个性化设置，恢复至出厂设置值。

查看日志：查看执法仪的操作日志。

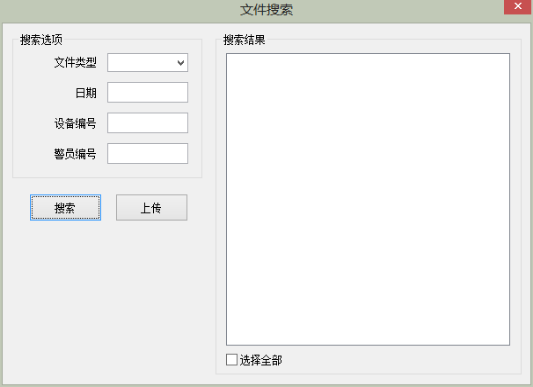

文件搜索：对执法记录仪中的文件进行搜索。可根据特定条件搜索文件。

自动上传：点击此按键后，系统会将执法仪内的文件上传至指定的目录。（包含日志文件和录制的文件。）

路径修改：设置自动上传保存的文件目录，可在电脑中自由选择想要保存的路径。

进入U盘：将记录仪从加密状态切换成可移动磁盘，切换后可直接打开可移动磁盘对记录仪内的所有文件进行浏览、管理。此状态为当前有效，拔掉USB线后再联机需再次重复以上动作方可打开磁盘，以保证数据安全性。

注意：进入U盘模式后，其它所有设置项都处于失效状态，如需设置，请勿切换到此模式或拔掉USB线重新连接才能进行设置。
