目  录

1. 产品简介 - 1 -

2. 产品外观及按键 - 2 -

2.1. 产品外观及按键说明 - 2 -

2.2. 指示灯说明 - 4 -

2.3. 按键功能说明 - 4 -

2.4. 屏幕界面 - 7 -

3. 快速操作说明 - 8 -

4. 基本操作说明 - 9 -

4.1. 开机 - 9 -

4.2. 录音 - 9 -

4.3. 一键录音 - 9 -

4.4. 一键切换视频分辨率 - 9 -

4.5. 拍照 - 9 -

4.6. 录像 - 10 -

4.7. 一键录像 - 10 -

4.8. 变焦 - 10 -

4.9. 辅助定位光源 - 10 -

4.10. 录像状态中抓拍照片 - 11 -

4.11. 红外夜视灯切换、LED白光灯 - 11 -

4.12. 一键回放 - 11 -

4.13. 快进、快退 - 11 -

4.14. OK确认 - 11 -

4.15. 菜单选择 - 12 -

4.15.1. 录像 - 12 -

4.15.2. 照相 - 12 -

4.15.3. 设置 - 13 -

5. 其他操作说明 - 15 -

5.1. 异常报警 - 15 -

5.2. 省电模式 - 15 -

5.3. 充电 - 15 -

5.4. 充电方式 - 15 -

5.5. 其他设置 - 16 -

6. 注意事项 - 17 -

1. 产品简介

南京名都智能科技有限公司研发的MINI M6单警执法视音频记录仪是通过公安部特种警用装备质量监督检验中心检测的新一代高清执法记录仪，蕴含了多项最新的视音频处理技术，功能全面，性能可靠。执法者在执法现场执行任务时使用该设备可进行现场取证，实时记录，收集证据，规范执法，真实记录执法过程，保证执法更加准确，公正。

其产品参数如下。

2. 产品外观及按键

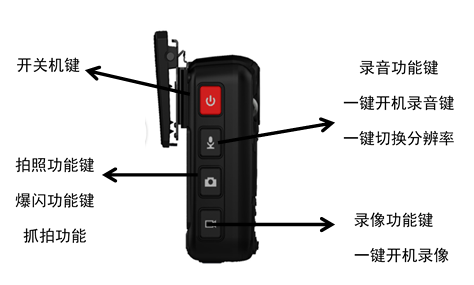

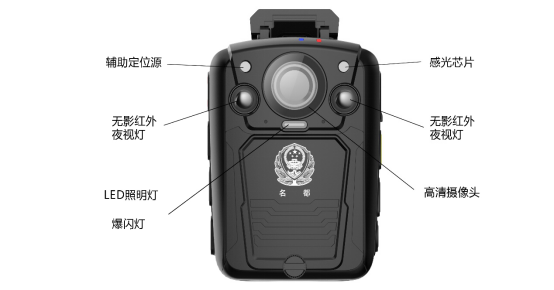

2.1. 产品外观及按键说明

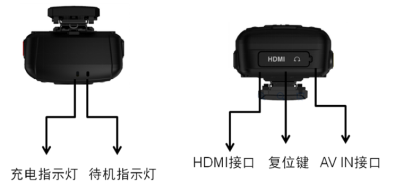

2.2. 指示灯说明

1. 待机指示灯

Ÿ 此灯为绿色时，表示实时监控待机状态。

Ÿ 此灯为红色闪烁状态时，表示录像状态。

Ÿ 此灯为黄色闪烁状态时，表示录音状态。

2. 充电指示灯

充电时此灯为蓝色，充满电后熄灭。

2.3. 按键功能说明

1. 复位键

出现错误操作造成死机时，按此键进行复位。

2. 一键播放/上浏览键

此键为组合按键，功能分别如下：

Ÿ 待机状态下，按此键回放浏览最后一个操作记录的音视频资料；进入菜单模式下，按此键可在菜单里面实现向上或向左调整选择对象。

Ÿ 此键具有调整焦距的功能，在待机监控画面和录像中长按此键可调整焦距，实现最高9倍数码变焦；播放视频时按此键可2倍、4倍、8倍、16倍、32倍、64倍、128倍快退。

3. OK确认/辅助定位光源

此键为组合按键，功能分别如下：

Ÿ 按此键进入视频、照片、录音文件浏览模式，并有确认操作功能。

Ÿ 长按此键（约4秒）开启辅助定位光源，再长按辅助定位光源熄灭。

4. 视频分类/下浏览键

此键为组合按键，功能分别如下：

Ÿ 在待机和摄像过程中短按，机器画面会出现四个视频分类的类别选项（无、交管、刑侦、治安四种模式可供选择），然后通过【上浏览键】或【下浏览键】选择和【OK确定键】选择要分的类别。

Ÿ 在浏览文件时，按此键为向下或向右调整选择对象。

Ÿ 此键具有调整焦距的功能，在待机监控画面和录像中长按此键可调整焦距。

Ÿ 播放视频时按此键可2倍、4倍、8倍、16倍、32倍、64倍、128倍快进。

5. 开关机/锁屏键

Ÿ 关机状态下，长按此键开机；

Ÿ 待机或录像状态下长按此键关机；

Ÿ 在待机状态或工作状态下可短按此键关闭屏幕，按任意键，打开屏幕。

6. 录音功能键

此键为组合按键，功能分别如下：

Ÿ 按此键开始录音，结束录音再按此键一下。

Ÿ 在关机状态下，长按【录音键】（约4秒）开始录音，再按此键一下结束录音。

Ÿ 在待机状态下，长按【录音键】（约4秒），会自动切换分辨率，在848*480和1280*720P两个分辨率下切换。

7. 拍照功能键

此键为组合按键，功能分别如下：

Ÿ 短按此键可进行拍照。

Ÿ 长按【拍照键】（约4秒）可开启LED灯爆闪功能。（WIFI版本无此功能。）

8. 录像功能键

此键为组合按键，功能分别如下：

Ÿ 按此键开始录像，结束再按此键一下。

Ÿ 在关机状态下，长按【录像功能】键4秒即可直接进入录像工作中状态。

9. 对讲键/重要文件加星键

此键为组合按键，功能分别如下：

Ÿ 当本机与对讲机连接后，按此键可作为对讲机的外接送话器使用。

Ÿ 在摄像过程中短按一下此键对重要文件可进行加星重点关注，屏幕右边会出现五角星。

10. 无影红外夜视灯

此键为组合按键，功能分别如下：

Ÿ 按一下开启无影红外夜视灯，辅助校对拍摄目标，再按一次，关闭无影红外夜视灯。

Ÿ 长按此键（约4秒）开启LED灯照明功能，再次长按关闭LED灯。

11. 菜单/返回键

Ÿ 在待机状态下，按此键，进入菜单模式。

Ÿ 菜单模式下，按此键，返回上一级菜单。

12. USB接口

通过此接口与电脑连接读取机器资料、充电。

13. HDMI端口

高清HDMI接口，高清视频输出接口，可接高清电视等图像显示设备。

14. AV IN接口

连接外接摄像头，显示、录音、录像为外接摄像头画面和声音。

2.4. 屏幕界面

3. 快速操作说明

Ÿ 长按【开关机】键开机，进入待机画面。

Ÿ 按【录音功能】键开始录音。

Ÿ 按【拍照】键拍摄照片。

Ÿ 按【摄像】键进行录像。

Ÿ 在夜间按【红外夜视灯】键开启无影红外夜视灯。

Ÿ 短按【一键播放】键可快速回放浏览最后一个操作记录的音视频文件。

Ÿ 短按【OK确认】键分别进入视频、照片、录音文件夹中选择音视频资料并选择确认后播放。

Ÿ 短按【菜单】键，可对机器功能及参数进行设置。

Ÿ 在操作过程中按【菜单】键可返回上一界面。

4. 基本操作说明

4.1. 开机

按住【开关机】键3秒后，提示音响，绿色待机指示灯亮，屏幕进入实时监控待机状态。

4.2. 录音

在实时监控待机状态下，短按一下【录音功能】键，机身震动，黄色录音指示灯闪烁，即开始录音，再次按下【录音功能】键停止录音，机身震动，黄色录像指示灯熄灭，录音已保存。

4.3. 一键录音

在机器关机时，长按【录音功能】键（约4秒），机器会开机录音。

4.4. 一键切换视频分辨率

只有在机器待机状态下，长按【录音功能】键（约4秒），机器会自动切换高清和标清两种分辨率。

4.5. 拍照

在实时监控待机状态，短按一下【拍照功能】键即拍摄并保存照片；在待机状态下长按【拍照功能】键（约4秒），开启LED白光灯爆闪功能，白光灯会按照一定的频率闪烁。

注：WIFI版本长按【拍照功能】键（约4秒）是开启视频回传功能（wifi连接的状态下），无爆闪灯功能。

4.6. 录像

在实时监控待机状态，短按一下【录像功能】键，机身震动，语音提示“现场执法，录像开始”，红色录像指示灯闪烁，即开始录像；再次按下【录像功能】键停止录像，机身震动，红色录像指示灯熄灭，录像结束并已保存。

注：在菜单中设置选择开关，可以关闭语音提示功能。

4.7. 一键录像

在关机状态下，长按【录像功能】键（约4秒）即可直接进入录像工作中状态。

4.8. 变焦

在实时监控待机状态及录像过程中，长按【上浏览键】或【下浏览键】，可实现焦距远近的调整。

4.9. 辅助定位光源

在实时监控待机状态及录像过程中，长按【OK确定】键（约4秒），即可开启辅助定位光源，辅助校对拍摄目标，再次长按【OK确定】键（约4秒），辅助定位光源关闭。

4.10. 录像状态中抓拍照片

在录像状态中，短按【拍照功能】键一次，即抓拍并保存一张照片，且录像状态不中断。

4.11. 红外夜视灯切换、LED白光灯

实时监控待机状态下或录像过程中，短按【红外夜视灯切换】按键一次，开启红外夜视灯，再次按下【红外夜视灯切换】按键，红外夜视灯关闭。红外夜视灯开启后可满足夜间黑暗环境下拍摄需求。长按【红外夜视灯切换】按键，开启LED白光灯，再长按【红外夜视灯切换】按键，关闭LED白光灯。

4.12. 一键回放

在实时监控待机画面，短按【一键播放】键可快速回放浏览最后一个操作记录的音视频文件。

4.13. 快进、快退

在本机回放状态中，长按【上浏览键】或【下浏览键】，可实现播放视频时2倍、4倍、8倍、16倍、32倍、64倍、128倍的快进或快退，实现快速检索。

4.14. OK确认

在实时监控待机画面时，短按【OK确认】键分别进入视频、照片、录音文件夹中选择音视频资料并选择确认后播放。

4.15. 菜单选择

在实时监控待机画面时，短按【菜单】键，可对机器功能及参数进行如下设置：

4.15.1. 录像

Ÿ 分辨率：对机器的视频分辨率进行调整，分别为2304*1296 30P、2560*1080 30P、1920*1080 45P、1920*1080 30P、1440*1080 30P、1280*720 60P、1280*720 30P、848*480 30P模式可选。短按【OK确认】键确定，短按【上浏览键】或【下浏览键】进行选择。

Ÿ 视频画质：对机器拍摄时视频的画质进行调整，分别为超精细、良好、正常3种模式可选。短按【OK确认】键确定，短按【上浏览键】或【下浏览键】进行选择。

Ÿ 预录：选择打开后，能在按下录像键开始录像前，提前录制并保存视频资料信息。

Ÿ 延录：选择打开后，能在按下录像键停止录像后，延录并保存视频资料信息。

Ÿ 移动侦测：打开移动侦测功能后，在录像过程中，无移动目标时，停止录像；当目标区域中有物体移动时，开始录像。

4.15.2. 照相

Ÿ 照片大小：对机器拍摄照片的画质清晰度进行选择，分别为4M、8M、10M、12M、16M、21M、36M七种模式可选。短按【OK确认】键确定，短按【上浏览键】或【下浏览键】进行选择。

Ÿ 视频画质：对机器拍摄时视频的画质进行调整，分别为超精细、良好、正常3种模式可选。短按【OK确认】键确定，短按【上浏览键】或【下浏览键】进行选择。

Ÿ 连拍：对机器拍照模式进行选择，分别为关闭（即单张拍摄）、2、5、10、20张连拍五种模式可选。短按【OK确认】键确定，短按【上浏览键】或【下浏览键】进行选择。

Ÿ 自拍：分别为关、5秒、10秒。选择自拍时间为5或10秒后，短按拍照键，机器进入倒计时状态，5或10秒后会自动拍摄一张照片。

Ÿ 定时拍照：分别为关、5秒、10秒。选择自拍时间为5或10秒后，短按拍照键，机器进入倒计时状态，5或10秒后会连续自动拍照。

4.15.3. 设置

Ÿ LCD亮度：可进行屏幕亮度调节，短按【OK确认】键确定，短按【上浏览键】或【下浏览键】进行选择。

Ÿ 自动关机：在机器待机情况下，可设置自动关机，分为关、1、2、3、5分钟。

Ÿ USB：分为USB密码模式和USB设置模式。在USB密码模式下，数据接入过程中，直接在执法仪中输入6位密码（默认为000000），机器进入U盘模式，可在电脑中进行删除、复制等操作（无需安装驱动）。USB设置模式，需要再电脑中安装驱动，打开管理软件登陆后，进行上传或删除等操作。

Ÿ 自动关屏：可设置自动关屏时间，进入省电模式状态，分为关、30秒、1、3分钟。

Ÿ 音量：可对机器提示音和回放声音的大小经行调整。

Ÿ 分段录像：分时间段进行录像，方便查询，分为关、5、10、15、30、45分钟。

Ÿ WIFI（选配）：可以打开或关闭WIFI功能，出厂默认状态是：开。

Ÿ 蓝牙（选配）：可以打开或关闭蓝牙对讲功能，出厂默认是：关。

Ÿ 按键音：可选择打开或关闭按键音。

Ÿ 红外切换：可选择手动和自动切换。

Ÿ 语音播报：可选择打开或关闭语音播报功能。

Ÿ 整点报时：打开整点报时功能后，在机器时间上出现整点时候时就会有语音报时提示。出厂默认状态是关闭。

Ÿ 幻灯片：选择打开后，在照片回放过程中会进入幻灯片浏览模式。

Ÿ 指示灯：可进行指示灯打开和关闭选择。

Ÿ 文件查看模式：可选择照片模式或文件模式。

Ÿ 文件类型：可选择需要查看的文件类型，分为无、交管、治安、刑侦四种类型。

Ÿ 一键分类：可选择打开或关闭。

Ÿ 视频高低分辨率切换：可选择打开或关闭。

Ÿ 振动录像：可选择开始录像（打开）或关闭。振动录像打开时，当机器发生跌落、碰撞等振动行为时，自动开始录像。

Ÿ 语言：分为英语和简体中文。

Ÿ 系统信息：可查看产品的系统信息，包括：总存储量、可用空间、可用录影时间、可用录音时间、电池电量、版本号、硬件版本号。

5. 其他操作说明

5.1. 异常报警

本机有两种异常状态的报警提示，分别为：

Ÿ 当电量不足的情况下，机器屏幕中电池电量显示会闪烁，并有震动及提示音报警提示。

Ÿ 当机器内存满时，机器屏幕会出现“存储满”字样的提示，并有震动及提示音报警提示。

5.2. 省电模式

本机具有省电模式。

Ÿ 待机状态下无任何操作，30秒、1分钟、3分钟（菜单中可选）后自动LCD显示屏关闭，进入省电模式；点按任意键，LCD屏开启。

Ÿ 机器电源开启状态下，短按【开关机】键一下，关闭LCD显示屏；点按任意键，LCD屏开启，执法记录仪进入正常拍摄预览状态。

5.3. 充电

本机采用聚合物锂电池。

在使用标配充电器的情况下，机器关机状态充电约4小时充满电。充电时，机身电源蓝色充电指示灯会亮起；充电完成后，机身电源指示灯蓝灯熄灭。

5.4. 充电方式

Ÿ 通过USB数据线连接电脑。

Ÿ 充电器连接220V电源充电。

Ÿ 电池通过底座连接电源充电。

5.5. 其他设置

资料读取、校时、修改密码、恢复出厂设置、上传文件、上传路径修改、机器ID和警员编号设置，需机器开机后连接PC后进入“名都执法记录仪上位机系统软件”操作界面进行更改，详见“驱动安装与电脑连接说明”。

6. 注意事项

Ÿ 当开机后，机器屏幕颜色有色差时（发红），请重新开关【红外夜视灯】键一次即可恢复正常颜色。

Ÿ 本机充电有两种方式，即快充（关机充电）和慢充（开机充电）。

² 快充：在关机的状态下用最大充电电流1.2A左右；4个小时之内肯定可以充满电。

² 慢充：在开机时充电电流大概在500mA左右，开机充电启动了充电保护电路，起到保护电路板的寿命和电池寿命。

Ÿ 产品长时间不用，再次使用前，请提前充满电。

Ÿ 机器发生故障时，请勿在非授权机构拆开和维修机器。

Ÿ 若机器出现死机或异常状态时，请用尺寸接近的尖状物体点击在产品正面右侧中间橡皮塞中的【复位】键，重新开机，机器即可正常。

Ÿ 本款产品因配置不同（选配），功能会有略微调整，WIFI版本机器无爆闪、自拍、连拍、定时拍照功能。
