一、      产品描述

DSJ-JLY5VA1执法记录仪是目前业界最小的具有4G实时图传功能的执法记录仪，全面符合2015新行标的要求，除具备传统记录仪的基本功能外，该产品还具备前后双摄、安全加密芯片、IP68防护等级高、NFC、指南针等功能优点。

DSJ-JLY5VA1执法记录仪内置摄像头、红外灯、白光灯、拾音器、扬声器、液晶触摸屏及可更换存储介质，具有1个USB接口，正面印有醒目突出的警翼Logo,贴有金属警徽徽标，产品外形图如图1所示。

                    图1

二、      产品特点

l  最轻小的多功能4G记录仪

l  执法/视频通话双镜头设计

l  NFC证件读取功能

l  支持快速充电（2小时充满）

l  更换电池5min不断电

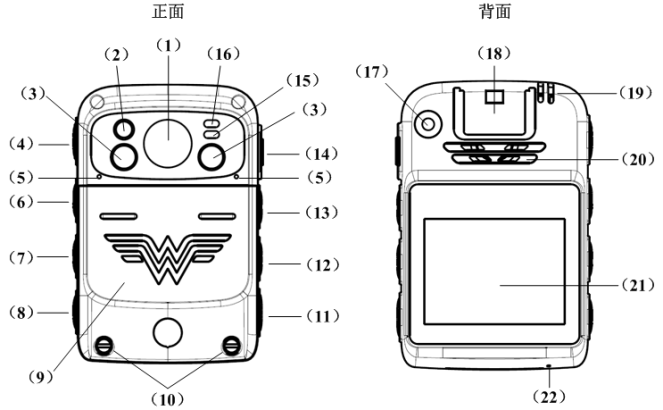

三、面板介绍

1. 主镜头                2. 镭射灯                 3. 红外灯

4. PTT键                5. 拾音咪头               6. 录音键

7. 菜单键                8. 电源键                 9. 电池盖

10. 电池盖螺丝          11. 重要视频键            12. 拍照键

13. 摄像键              14. USB接口              15. 光感应器

16. 白光灯              17. 对讲摄像头            18. 背夹扣

19. 指示灯              20. 喇叭                  21. 触摸显示屏

22. 降噪咪头

三、      按键及接口定义

四、      提示灯定义
